A Guilhotina Hidráulica é uma máquina que corta chapas, folhas ou rolos de metal, sendo utilizada em diversos setores da indústria. A Guilhotina Hidraúlica é capaz de cortar materiais em diferentes espessuras e tamanhos, sendo fundamental para processos de fabricação.

A Guilhotina Hidráulica pode ser encontrada em vários modelos, com diferentes capacidades de corte, para atender às necessidades de pequenas, médias e grandes empresas.

Algumas características das guilhotinas hidráulicas são:

Sistema de corte prismático com ângulo fixo ou variável
Porta faca acionada por dois cilindros hidráulicos
Adequada à NR12, garantindo a segurança dos trabalhadores
Interface intuitiva, com painel de controle fácil de usar
Construção robusta, com materiais de alta qualidade

Alguns setores industriais que utilizam a guilhotina hidráulica são:

Autopeças, Máquinas, Caldeiraria, Construção naval, Mineração, Energia, Usinagem.

Características Gerais

Estrutura soldada em chapa de aço, transmissão hidráulica, retorno do cilindro de nitrogênio
Operação fácil, desempenho confiável, aparência bonita
O ajuste da folga da lâmina tem uma indicação de sinal, o ajuste contínuo é leve e rápido
Possui um dispositivo de alinhamento leve e pode ajustar o curso do porta-lâmina superior continuamente.
Com proteção contra sobrecarga hidráulica e elétrica
As esferas de suporte do material rolante também reduzirá os arranhões e fricções

Adote cerca de proteção de segurança para a segurança dos trabalhadores
Retilinidade: ±0,10mm para corte de placas de 3m
50% mais rápido do que outros (30 vezes/min para nosso cisalhamento 4×2500, enquanto outros são apenas 12 vezes/min)
Material da lâmina: 6CrW2Si
Tratamento térmico: 55°-60°HB
Baixo nível de ruído (70bd), acionamento da bomba de engrenagem por hidráulico
O sistema CNC E21s, E200PS, DAC310S pode ser selecionado

Máquina de cisalhamento

A máquina de cisalhamento é um tipo de cisalhamento que é amplamente utilizado na usinagem tesoura pêndulo hidráulica

Tesouras Hidráulicas de Viga Giratória

Equipamento de corte, que pode cortar chapas de aço de diversas espessuras. As tesouras comumente usadas são divididas em três tipos: cisalhamento plano, cisalhamento rolante e cisalhamento por vibração. Tesouras planas são usadas em grandes quantidades. Tesouras com espessura de corte inferior a 10 mm são em sua maioria acionadas mecanicamente, e aquelas com espessura maior que 10 mm são acionadas hidraulicamente. Geralmente use a operação de pedal ou botão para corte único ou contínuo de metal

Especificações

A máquina é muito robusta com estrutura soldada em chapa de aço, com transmissão hidráulica e retorno do cilindro com nitrogênio.
A operação é muito fácil, o desempenho é muito confiável e com ótima aparência.
O ajuste da folga da lâmina tem uma indicação de sinal, o ajuste contínuo é leve e rápido.
Possui um dispositivo de alinhamento leve e pode ajustar o curso do porta-lâmina superior continuamente.
A máquina possui proteção contra sobrecarga hidráulica e elétrica.
As esferas de suporte do material rolante reduzirá os arranhões e fricções também.
Adote cerca de proteção de segurança para a segurança dos trabalhadores
Retilinidade: ±0,10mm para corte de chapas de .3m.
50% mais rápido do que outros (30 vezes/min para nosso cisalhamento 6×2500, enquanto outros são apenas 12 vezes/min).
Material da lâmina: 6CrW2Si.
Tratamento térmico: 55°-60°HB.
Baixo nível de ruído (70bd), acionamento da bomba de engrenagem por sistema hidráulico.
O controlador da máquina é o E21s.

Espessura De Corte Guilhotina Industrial De Chapas
Modelo - Espessura	Modelo - Espessura	Modelo - Espessura	Modelo - Espessura
4mm/1500	6mm/2500	8mm/2500	10mm/2500
4mm/1600	6mm/3200	8mm/3200	10mm/3200
4mm/2500	6mm/4000	8mm/4000	10mm/4000
4mm/3200	6mm/6000	8mm/6000
4mm/4000
4mm/6000

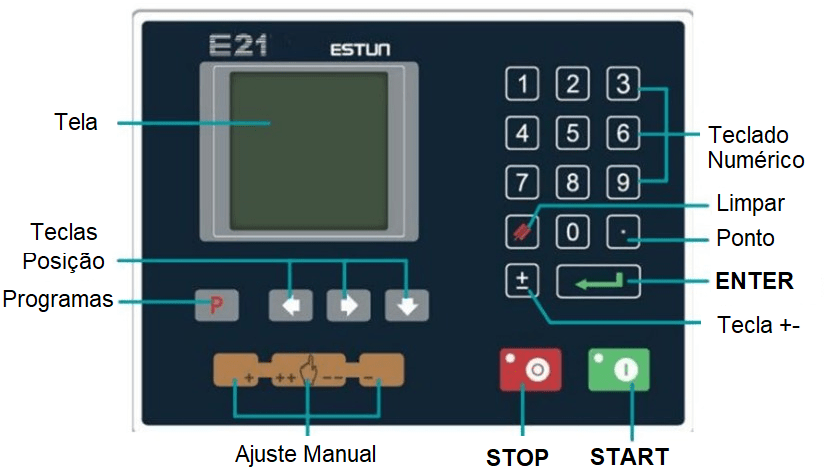

Controlador Numérico (CN)

Visor LCD de alta definição com opções de idioma chinês e inglês.
Os parâmetros de programação podem ser exibidos em uma página, tornando a programação mais rápida e conveniente.
Medidor Traseiro: Posicionamento inteligente, ajuste manual também pode ser executado conforme necessário e o dispositivo mecânico de posicionamento manual é eliminado.
Curso de cisalhamento: Relé de tempo de cisalhamento embutido, fácil operação e economia de custos.
Ângulo de corte: função integrada de ajuste do ângulo de corte, eliminando o indicador de ângulo e os botões.

Folga da borda da faca: feedback do codificador, exibição oportuna da folga da borda da faca, operação fácil e conveniente.
Com função de backup e recuperação de parâmetros de uma chave, os parâmetros podem ser restaurados a qualquer momento, conforme necessário, reduzindo os custos de manutenção.
Todas as teclas do painel são microinterruptores, que passaram por testes rigorosos como EMC, alta e baixa temperatura e vibração para garantir a estabilidade do produto e vida útil.

Estrutura Da Máquina

A base de cada guilhotina TECTRONIX é uma sólida estrutura monobloco feita de aço de alto rendimento. O que significa que nossas prensas dobradeiras funcionarão com precisão e confiabilidade ano após ano.

Cada estrutura de dobradeira é temperada.

Temos tanta confiança em nossos quadros que oferecemos uma garantia de 2 anos com nossas máquinas padrão.

Válvula Alemã Bosch Rexroth

Adotamos a estrutura integrada Bosch Rexroth da Alemanha de bomba de óleo e válvula hidráulica para garantir a precisão do corte.

Motor Principal

O motor principal é também muito robusto com rolamentos especiais, bobinas com isolação dobrada a fim de suportar altas cargas de trabalho.

Tubo De Revestimento Alemão Emb

O tubo de revestimento EMB e os conectores reduzem efetivamente os acréscimos contra a escória de soldagem que obstruem as válvulas e afetam o fluxo de óleo.

Ajuste Elétrica Da Folga Da Lâmina

Ajuste a folga das lâminas de corte pelo motor de acordo com a espessura de corte da folha de metal para obter um melhor desempenho de corte.

Esferas De Aço Para Rolamento Da Chapa

Rolar a esfera de aço da bancada pode reduzir o atrito, proteger a superfície da peça; design delicado é conveniente para cortar materiais pequenos à mão.

Apoiador Frontal

Regulador de verticalidade e dispositivo de posicionamento frontal; dispositivo de ajuste de verticalidade e posicionamento no suporte frontal mais à esquerda, garantindo a precisão do corte, fácil operação, prático e eficiente.

Cilindros Prensador De Chapa

Estes cilindros são feitos de aço ferramenta de liga de alta qualidade, a máquina pode atender à carga de impacto e aos requisitos de alta resistência ao desgaste ao trabalhar.

Lâminas De Corte

Material Padrão de alta dureza: 9GrSi/6CrW2Si Pode ser usado nos quatro lados

Armário Elétrico

Os componentes elétricos são da marca SCHNEIDER, francesa para garantir a estabilidade da máquina. Estes componentes elétricos são de alta qualidade e funcionam bem, mesmo que a eletricidade não seja estável.

Pedal

Fabricado com material muito resistente e de ótima qualidade, aumentando a vida útil e sensibilidade operacional e ele é muito resistente, quase inquebrável.

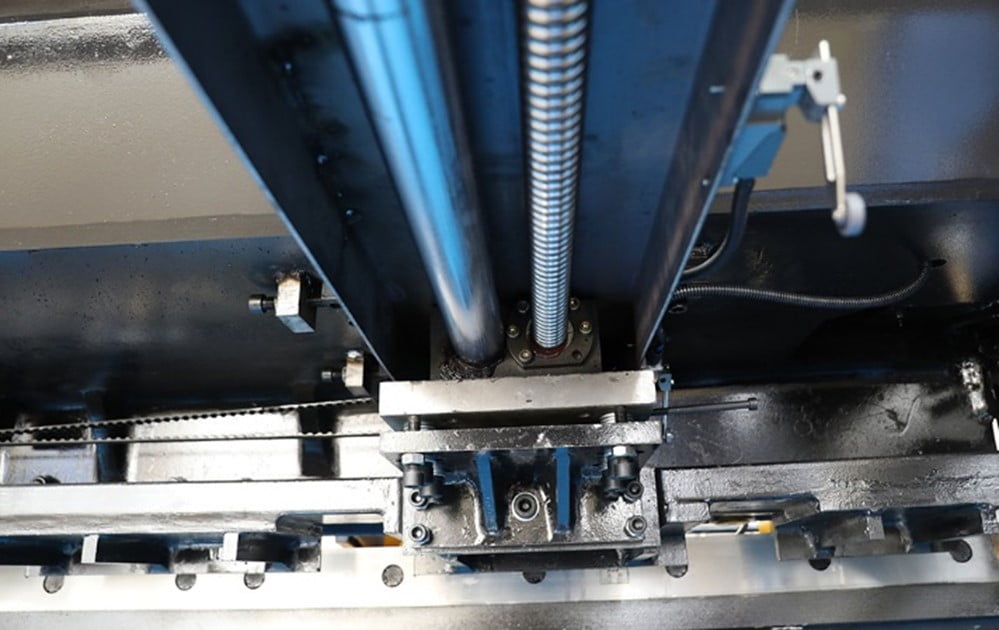

Fuso De Esfera Recurculante

Dispositivo traseiro de alta precisão, fuso de esfera preciso e estrutura de haste polida, acionamento do motor de alto desempenho, garantindo a precisão de posicionamento, mecanismo de transmissão de temporização exclusivo, confiável e estável.
