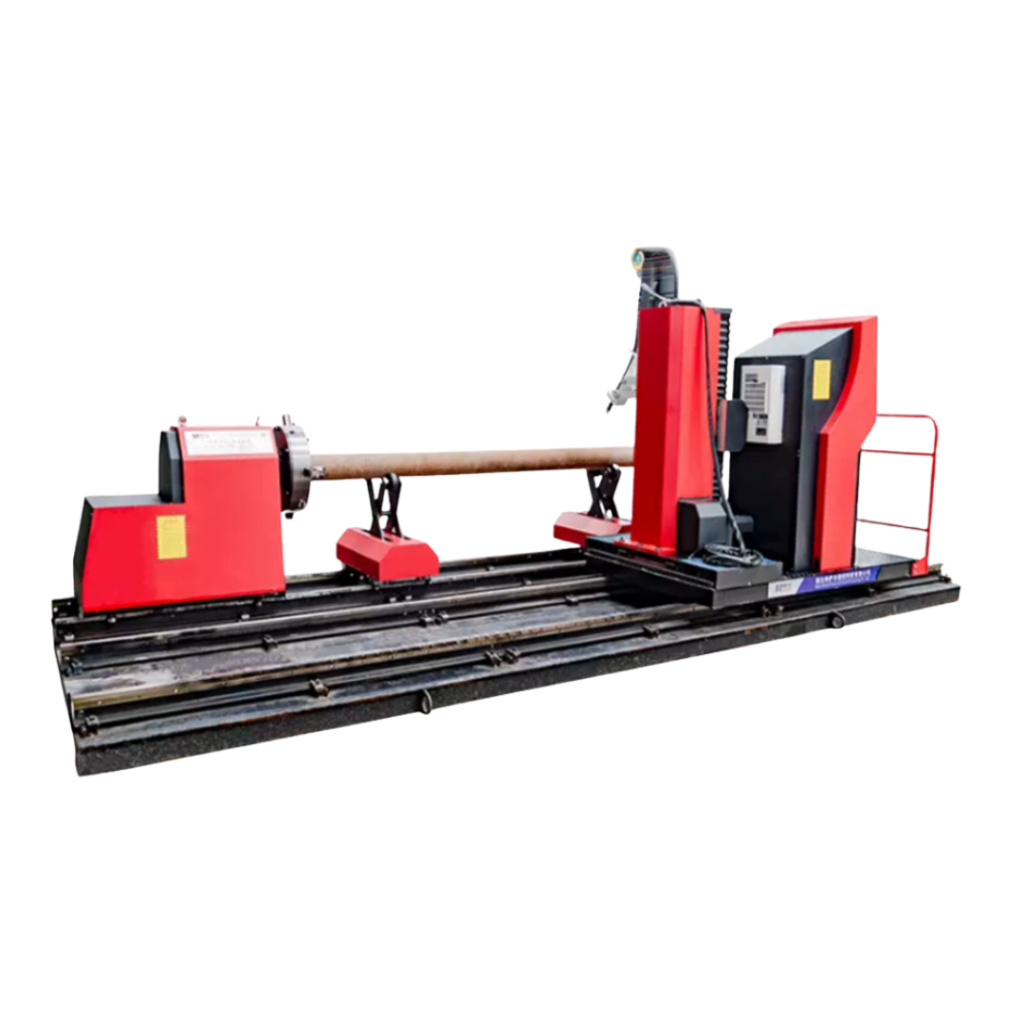

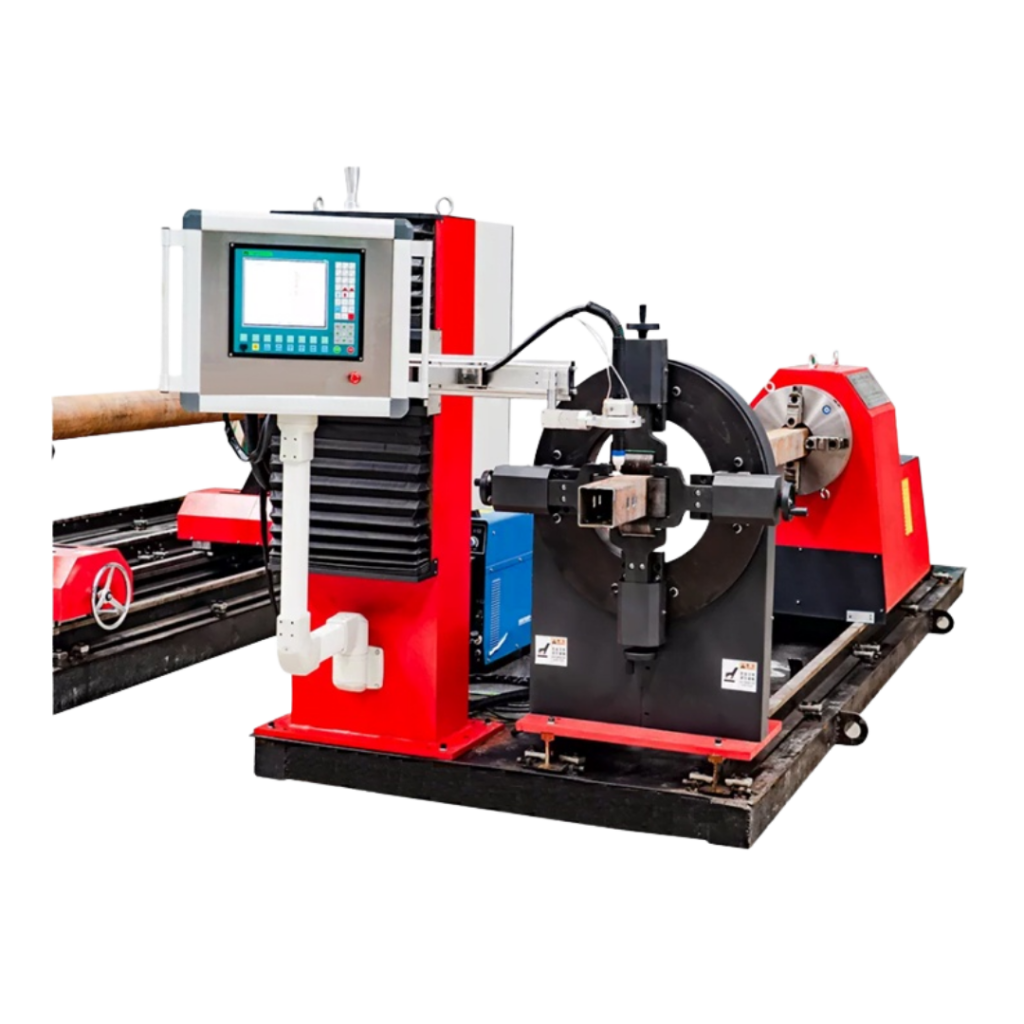

A máquina plasma CNC corte de tubo TECTRONIX modelo TMS-60XF abrange o corte tridimensional das extremidades das linhas de interseção do tubo redondo e do tubo quadrado, podendo a chapa especial ser customizada de acordo com a necessidade do cliente.
A máquina plasma CNC corte de tubo é adequada para estrutura de aço, construção naval, engenharia naval, vasos de pressão, torres de pontes e máquinas de construção e outras indústrias.
A máquina plasma CNC corte de tubo, tem um sistema que realiza o controle de articulação de seis eixos e o eixo pode ser expandido.
Esta plasma CNC para tubo tem o método de controle de posição e o driver servo de barramento EnterCAT.
A plasma CNC tem cartão de controle de operação, pode alcançar interpolação de movimento, mais estável.
A máquina de corte para tubos CNC tem exibição em tempo real de corte de gráficos 3D (atualizações subsequentes adicionadas). Ela também modo de controle de posição de suporte, modo de saída de pulso: direção/pulso ou pulso duplo.
| Comprimento do Tubo | 12.000mm (podendo ser estendido) |
|---|---|
| Diâmetro do Tubo | 40mm ~ 600mm |
| Dimensão do Tubo Quadrado | 40mm ~ 250mm |
| Velocidade de Rotação do Tubo | 0 ~ 15 RPM (customizado) |
| Precisão de Zeramento | ±0,2mm/m |
| Ovalização do Tubo | ≤ 2% |
| Precisão de Trabalho | ±0,2mm/m |
| Número de Eixos Controlados pelo CNC | 8 Eixos |
| Tamanho do Mandril | 250mm (customizado) |
| Curso da Tocha Plasma | 400mm |
| Peso Máximo do Tubo | 5.000Kg |
| Fonte de Plasma | HDR-120 - Alta Definição (customizado) |
| Corte Vertical | 3 ~ 25mm |
| Corte com Chanfro | 3 ~ 20mm |
| Velocidade de Corte | 30 ~ 2.000mm/min |
| Velocidade Máxima | 6.000mm/min |
| Ângulo de Giro da Tocha Plasma | α=±60° |
| Ângulo de Giro Radial da Tocha de Corte | β=±55° |
| Precisão do Comprimento de Corte | ±1,5mm |
| Ovalização do Tubo | ≤ 1.0mm |

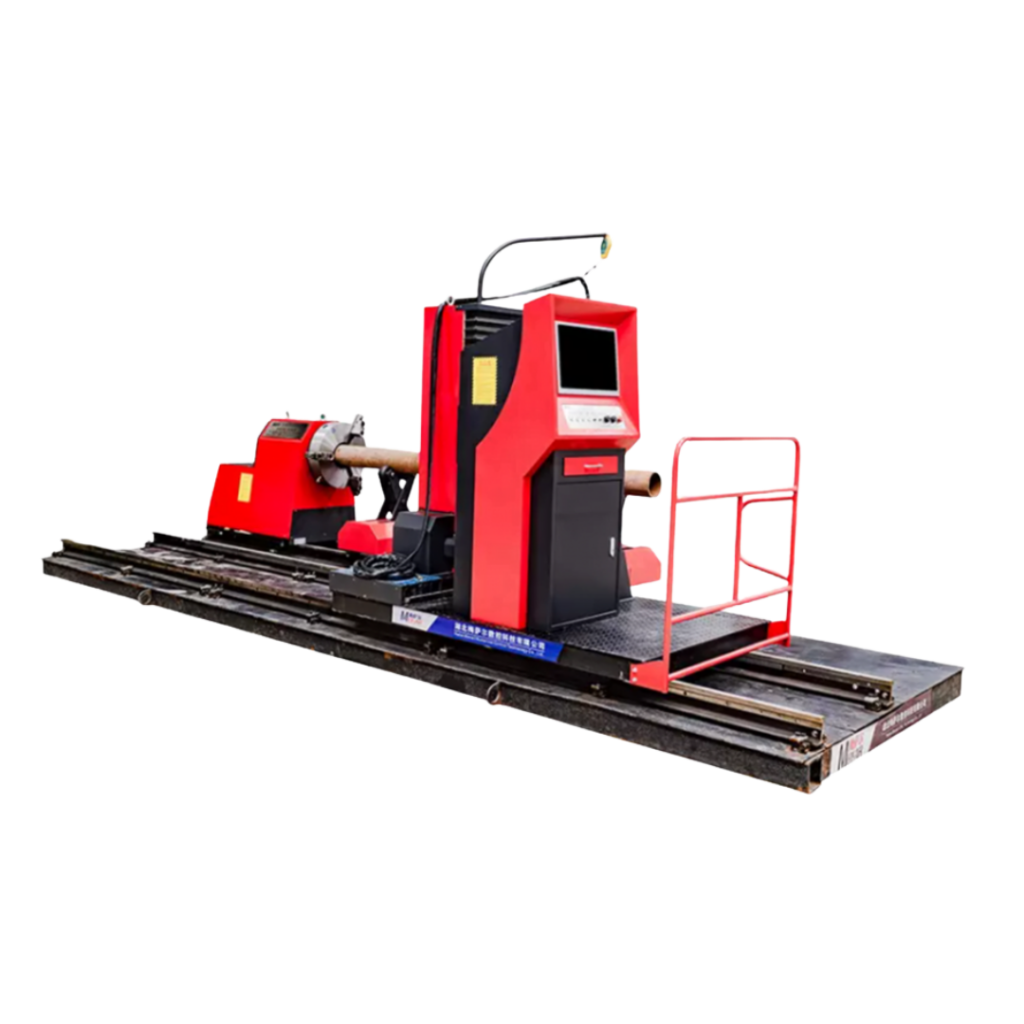

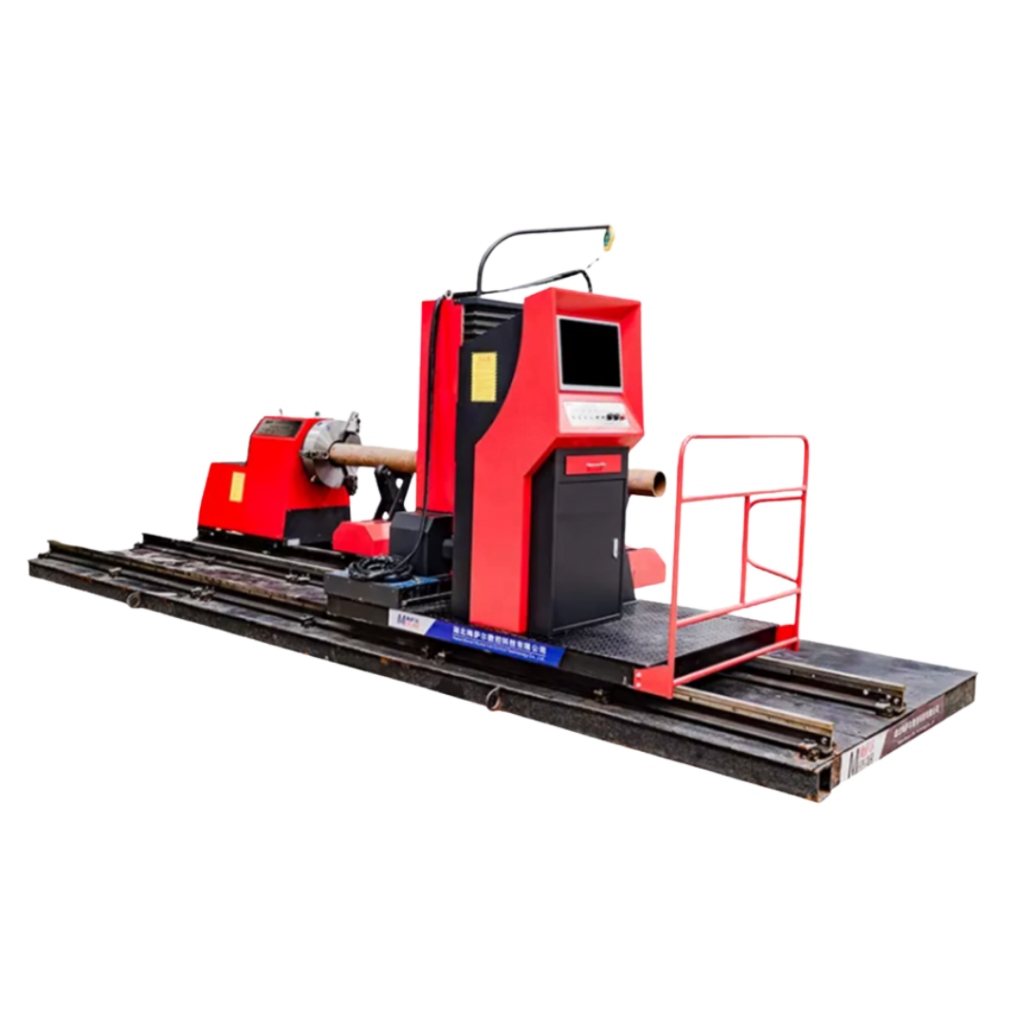

Máquina Plasma CNC Modelo TMS-60GX (6 Eixos)
Aplicações
A máquina plasma cnc de corte de tubo TECTRONIX modelo TMS-60GX de linha de intersecção de tubos redondos é usada para cortar vários tubos feitos de aço carbono, aço inoxidável e outros materiais, e é amplamente utilizada nas indústrias de vasos de pressão, processamento de tubos, estrutura de grade, estrutura de aço, engenharia naval, oleoduto, etc
Características
- A mesa de corte plasma cnc de tubo de fio de interseção de tubo CNC da série TMS-60GX é um tipo de equipamento para cálculo automático e corte da junta da extremidade do tubo de aço.
- A máquina plasma de corte de tubo CNC adota controle de coeficiente de coordenada cilíndrica, e o número de eixos de controle é de 6 eixos e 5 articulações. Possui interface avançada, função de corte de superfície de sulco de ângulo variável de entrada de parâmetro, não circularidade da tubulação e função de compensação de excentricidade.
- Na máquina plasma de corte de tubo CNC a interface de controle numérico da máquina de corte de tubo 3/CNC é combinada com gráficos e dados. A operação é muito simples: o operador só precisa definir os parâmetros como o raio do tubo principal e do ramal, o ângulo de interseção, a velocidade de corte e assim por diante.
| Comprimento do Tubo | 12.000mm (podendo ser estendido) |
|---|---|
| Diâmetro do Tubo | 60mm ~ 500mm |
| Velocidade de Rotação do Tubo | 0 ~ 15 RPM (customizado) |
| Precisão de Zeramento | ±0,2mm/m |
| Ovalização do Tubo | ≤ 2% |
| Precisão de Trabalho | ±0,2mm/m |
| Número de Eixos Controlados pelo CNC | 6 Eixos |
| Tamanho do Mandril | 500mm (customizado) |
| Curso da Tocha Plasma | 400mm |
| Peso Máximo do Tubo | 1.500Kg |
| Fonte de Plasma | Convencional ou Alta Definição |
| Ovalização do Tubo | ≤ 1.0mm |
| Oxicorte | Opcional |

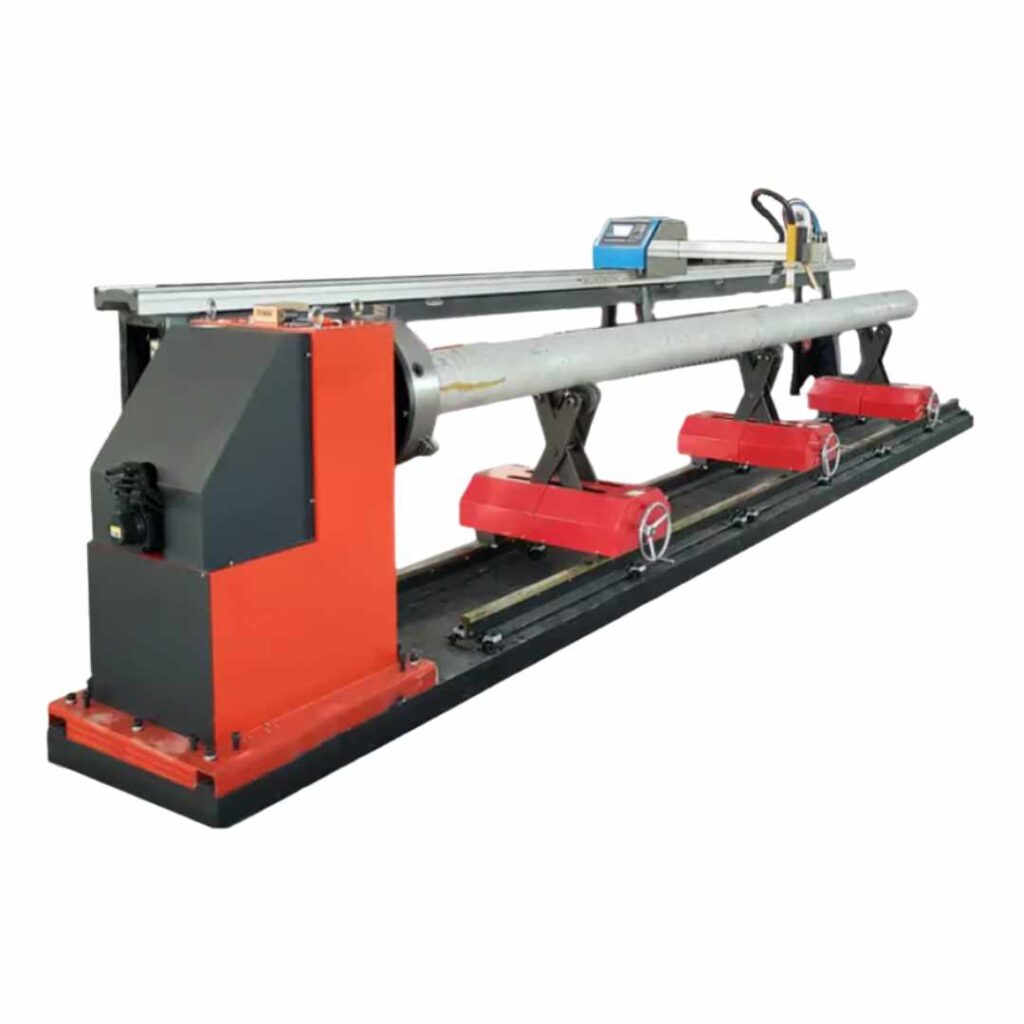

Máquina Plasma CNC De Corte De Tubo TMS-500X
A máquina plasma cnc de corte de tubos TMS-500X é projetada com estrutura avançada e confiável. O sistema CNC possui uma interface avançada e confiável e pode alterar os dados dentro do sistema para atingir os produtos que precisam ser cortados; a operação é muito simples e fácil de entender; e é adequado para operação de processamento contínuo de longo prazo com controle estável e confiável.
mesa de plasma cnc de corte de tubos TMS-500X pode ser configurada com software especial para planificação de tubos.
| Modelo | TMS-5030X | TMS-5060X | TMS-5090X | ||
|---|---|---|---|---|---|
| Comprimento do Tubo | 3.000mm | 6.000mm | 9.000mm | ||
| Diâmetro do Tubo | 60mm ~ 600mm | ||||
| Velocidade de Rotação do Tubo | 0 ~ 15 RPM (customizado) | ||||
| Precisão de Zeramento | ±0,2mm/m | ||||
| Ovalização do Tubo | ≤ 2% | ||||
| Precisão de Trabalho | ±0,2mm/m | ||||
| Número de Suportes de Tubos | 1 Cjto | 2 Cjto | 3 Cjto | ||
| Tamanho do Mandril | 500mm (customizado) | ||||
| Curso da Tocha Plasma | 400mm | ||||
| Peso Máximo do Tubo | 800Kg | 1.200Kg | 1.500Kg | ||
| Fonte de Plasma | Convencional ou Alta Definição | ||||
| Ovalização do Tubo | ≤ 1.0mm | ||||
| Oxicorte | Opcional | ||||
As máquinas plasma de corte de tubo CNC fabricadas e / ou comercializadas pela TECTRONIX, são fortes, robustas, construídas com materiais e componentes de alta qualidade, versatilidade e durabilidade.
As máquinas plasma de corte de tubo CNC, modelo TYMS1030X (somente corte de tubo) e a máquina plasma de corte de tubo CNC modelo TYMS1030XGB (para corte de tubo e chapa). Elas possuem 2 eixos Y (longitudinal) e A (eixo rotativo), para corte de apenas tubos redondos (não corta tubos quadrados) de 30 a 220mm de diâmetro. Estas máquinas plasma de corte de tubo tem um boa relação custo-benefício, além de serem portáteis.
Principais Características Plasma Cnc Corte De Tubos

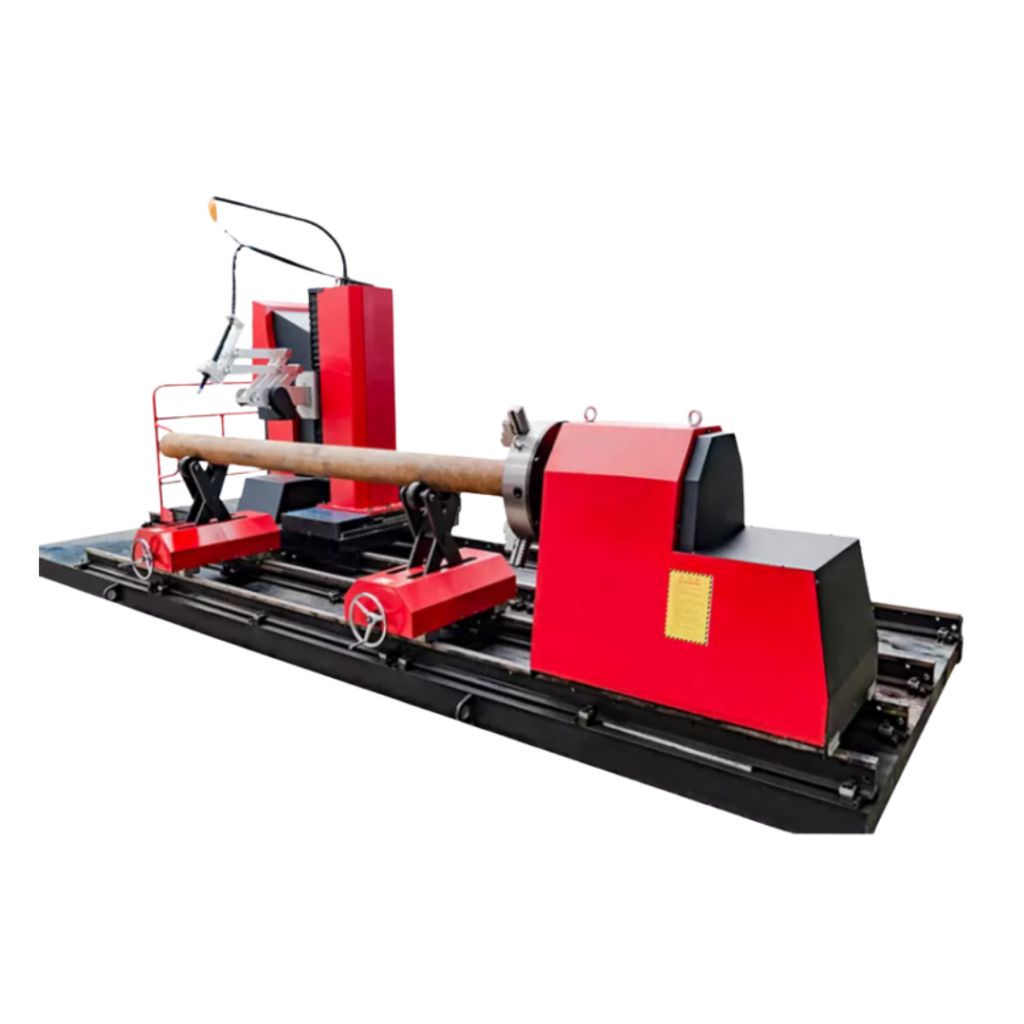

A máquina plasma cnc de corte de tubo de interseção portátil TMS-1530XGB suporta corte de tubos redondos e corte de chapas. O trilho guia de tubo redondo é guia de moagem fina de 24KG/M, tem capacidade de carga pesada, longa vida útil e outras vantagens. O motor do mandril é com acionamento de servo motor Taiwan Delta de alta precisão, baixo ruído, alta precisão, longa vida útil. O parafuso ajustável para estrutura de suporte de tubo está usando fuso T de precisão, quando suporta a peça de trabalho, pode ajustar suavemente.
A máquina de corte plasma cnc para tubo da série TMS-1530XGB pode ser somente para corte de tubos ou para corte de tubos e chapas. Elas são equipadas com servomotores Delta de 400W.
A mesa de plasma cnc para corte de tubos pode ser pelo processo de plasma ou Oxicorte, de acordo com a necessidade de velocidade, espessura e acabamento das peças.
| Modelo | TMS-1030X | TMS-1060X | TMS-1530XGB | TMS-1560XGB | |
|---|---|---|---|---|---|
| Comprimento do Tubo | 3.000mm | 6.000mm | 3.000mm | 6.000mm | |
| Diâmetro do Tubo | 40mm ~ 300mm | ||||
| Sistema de Corte | Somente Tubo | Tubo e Chapa | |||
| Ovalização do Tubo | ≤ 2% | ||||
| Precisão de Trabalho | ±0,2mm/m | ||||
| Número de Suportes de Tubos | 1 Cjto | 2 Cjto | 1 Cjto | 2 Cjto | |
| Tamanho do Mandril | 250mm (customizado) | ||||
| Curso da Tocha Plasma | 105mm | ||||
| Peso Máximo do Tubo | 300Kg | 800Kg | 300Kg | 800Kg | |
| Fonte de Plasma | Convencional ou Alta Definição | ||||
| Ovalização do Tubo | ≤ 1.0mm | ||||
| Oxicorte | Opcional | ||||
Amostras de Peças:
