Dobradeira (Prensa Viradeira) Hidráulica Para Chapa Metálica
Espessura De Dobra Por Modelo dobradeira Hidráulica
| Modelo – Espessura | Modelo – Espessura | Modelo – Espessura |
|---|---|---|
| 30T/1600 – 2,7mm | 100T/2500 – 5,7mm | 250T/2300 – 11,2mm |
| 35T/2000 – 2,5mm | 250T/4000 – 8,9mm | 250T/4000 – 8,9mm |
| 40T/2200 – 2,6mm | 250T/5000 – 7,2mm | 250T/5000 – 7,2mm |
| 40T/2500 – 2,3mm | 125T/3200 – 5,6mm | 250T/6000 – 5,9mm |
| 50T/2500 – 2,9mm | 125T/4000 – 4,5mm | 300T/3200 – 13,4mm |
| 63T/2500 – 3,6mm | 160T/3200 – 7,2mm | 300T/4000 – 10,7mm |
| 63T/3200 – 2,8mm | 200T/3200 – 8,9mm | 300T/5000 – 8,6mm |
| 80T/2500 – 4,6mm | 200T/4000 – 7,2mm | 300T/6000 – 7,2mm |
| 80T/3200 – 3,6mm | 200T/5000 – 5,7mm | |
| 80T/4000 – 2,9mm | 200T/6000 – 4,8mm |
Dobradeira (prensa viradeira) Hidráulica para chapa metálica Tectronix

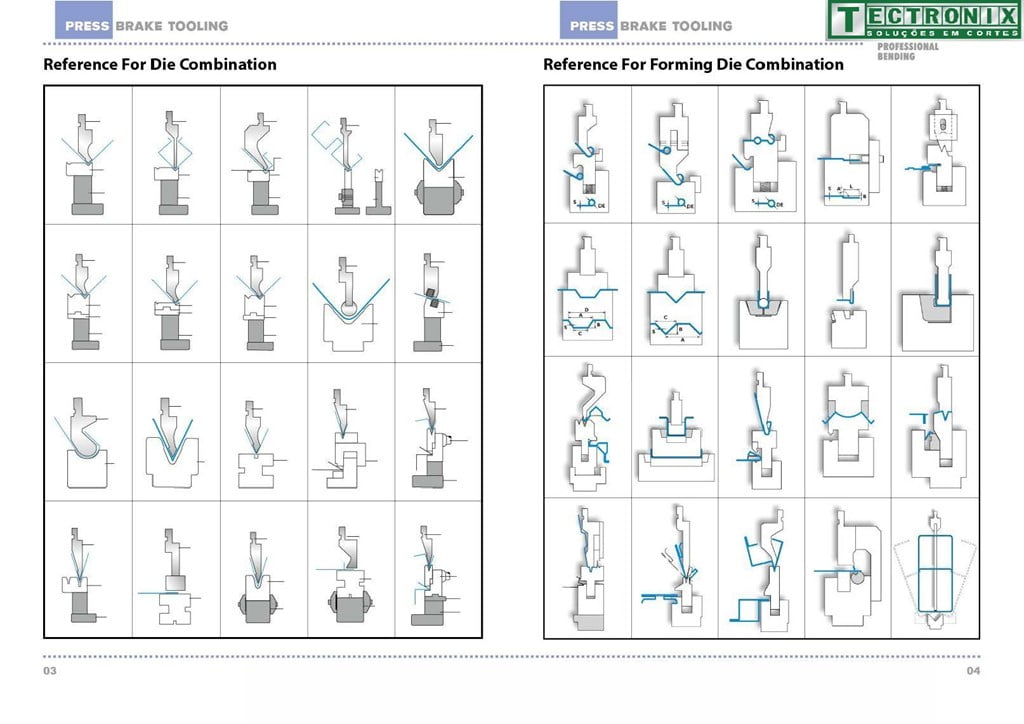

As prensas dobradeiras hidráulicas, ou prensas viradeiras, são máquinas-ferramenta utilizadas para dobrar chapas e outras peças metálicas de espessura até 20 mm ou mais. São constituídas por uma matriz em V ou em U (dependendo da forma de curvatura pretendida) e por um punção, ou cunho.
As dobradeiras de chapa Tectronix são fabricadas com peças cortadas, soldadas de forma a ter uma máquina dobradeira muito forte e robusta. As prensas dobradeiras hidráulicas são muito comuns em vários setores da indústria nacional e mundial. As dobradeiras hidráulicas são essenciais para fabricação de caixas metálicas, gabinetes metálicos, peças automobilísticas, linha branca, etc.
As dobradeiras hidráulicas industriais podem ser simples (as mais antigas), não fabricadas nem comercializadas pela Tectronix.
A Tectronix dispõe de dobradeiras de chapas (prensas viradeiras) semi-automáticas, as ditas CN (Controle Númerico), onde o operador coloca as medidas no controlador, posiciona a chapa de forma manual na dobradeira hidráulica industrial.
A Tectronix dispõe também de dobradeira hidraúlica CNC, que podem ser de 3, 6, 5, 6 e 8 eixos + 1.
As Dobradeiras CNC podem ser com os controladores CYBELEC ou DELEM, com telas touch screen, de 3+1 a 8+1 eixos.
Controle do medidor traseiro
As dobradeiras hidráulicas tem um medidor traseiros. O próximo eixo a ser controlado em uma prensa dobradeira pode adicionar um pouco mais de complexidade. Esses acessos são o backagage e controlam a precisão do flange que está sendo formado. Dependendo da complexidade das peças que você está fazendo, o medidor traseiro pode ter apenas 1 eixo (X) ou até 6 eixos (mais em algumas máquinas). Estes eixos, como o Eixo Y de Rams também podem ter variantes de X ou X1/X2, R ou R1/R2, Z ou Z1/Z2 que simboliza a controlabilidade individual de cada um dos eixos independente do outro.

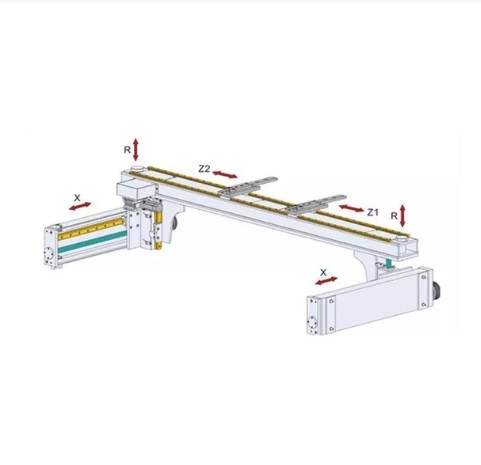

As opções de eixo de backgauge das dobradeiras hidráulicas de chapas são:
Eixo X:Este eixo controla o movimento para frente e para trás do medidor. Posiciona os dedos batentes que o operador usa para apoiar o material mais perto ou mais longe das ferramentas de dobra. Este eixo é extremamente importante para manter o comprimento correto do flange da peça que está sendo formada. Na variante X1/X2, os batentes do medidor podem ser movidos independentemente para dentro ou para fora, ajustando-se assim para peças cônicas e mais complexas.
Eixo R nas dobradeiras hidráulicas de chapas:O Eixo R em uma prensa dobradeira é o próximo eixo necessário na formação de dobradeiras. Permite o movimento dos dedos medidores para cima ou para baixo, posicionando os dedos medidores para calibrar flanges pré-formados que descem sob o plano de dobra ou mesmo suportando peças mais pesadas. O eixo R também permite uma posição de medição mais longa, pois normalmente o medidor permite 2 ou mais pontos de medição no dedo quando a elevação é alterada. Na variante R1/R2 deste eixo, os dedos do medidor podem ser abaixados/elevados de forma independente, permitindo o posicionamento para medir e suportar peças muito complexas.
Nas dobradeiras hidráulicas de chapas o Eixo Z:O eixo Z em uma prensa dobradeira é a capacidade dos dedos do medidor se moverem em um caminho programado para a esquerda ou para a direita. Este eixo de movimento permite que o operador tenha vários conjuntos de ferramentas no freio enquanto os dedos do medidor seguem da configuração para a configuração, executando as funções de dobra necessárias conforme desejado. Na variante Z1/Z2 novamente estes eixos são completamente independentes um do outro e podem ser posicionados como tal. Um ótimo exemplo de utilização de uma configuração de eixo Z1/Z2 seria uma bandeja de drenagem/pingos muito longa, mas estreita. O eixo Z1/Z2 seria posicionado muito próximo para a formação de extremidade, mas então se afastaria para um suporte adequado ao formar as dobras mais longas.
Nas dobradeiras hidraúlicas de chapas, a configuração mais comum que vemos é o que muitos chamam de dobradeira de 3 eixos, que inclui Y1/Y2, X e R. Essa combinação de eixos fornece a maior funcionalidade em uma dobradeira com a maior acessibilidade
Exemplos de controladores CNC de dobradeiras hidráulicas de chapas
Como escolher uma rensa dobradeira industrial de chapa?
Todo o design simplificado da UE, estrutura de tratamento térmico, bancada de alta rigidez, mecânica opcionaldispositivo de compensação para dobra precisa. O controle de sincronização hidráulica e o controlador lógico programável Estun NC garantem uma repetibilidade precisa e facilidade de uso. O sistema hidráulico integrado (Bosch Rexroth, Alemanha) pode mudar rápida e automaticamente para uma curva lenta. Os eixos X e Y são programados pelo sistema NC E21 para obter um posicionamento preciso do inversor. Tecnologia avançada de controle hidráulico de frequência variável, com operação mais estável e confiável. A proporção ideal de parâmetros e a configuração ideal do núcleo garantem um desempenho estável e uma operação conveniente. Prensa dobradeira série WC67K equipada com sistema backgauge de eixo único padrão (eixo X) e dobra de eixo único Sistema de ângulo (eixo Y), você pode optar por adicionar a função de compensação do eixo V e selecionar o molde apropriado para dobre facilmente a peça de trabalho com formas complexas.
DOBRADEIRAS (PRENSA VIRADEIRAS) HIDRÁULICAS
- O movimento do punção é acionado por um sistema de cilindros hidráulicos.
- Apresentam elevada capacidade de dobragem (comprimento de dobra até 8 m, força até 1 200 toneladas).
- Funcionam em permanência, mesmo quando não estão a executar operações de dobragem, o que aumenta os custos com a eletricidade.
- Requerem uma manutenção substancial e regular.
- São mais potentes do que as prensas dobradeiras elétricas.
- Têm um custo inicial mais baixo.
- São indicadas para a dobragem simples.
DOBRADEIRAS (PRENSA VIRADEIRAS) ELÉTRICAS
- Estão equipadas com servomotores em vez de cilindros hidráulicos.
- Oferecem maior capacidade de produção.
- Os servomotores só consomem energia no decorrer das operações de dobragem.
- Necessitam de pouca manutenção.
- São mais versáteis.
- Têm um custo inicial superior ao das dobradeiras hidráulicas, mas custos operacionais mais baixos.
CARACTERÍSTICAS GERAIS DAS DOBRADEIRAS HIDRAÚLICAS DE CHAPA CN
Todo o design simplificado da UE, estrutura de tratamento térmico, bancada de alta rigidez, mecânica opcionaldispositivo de compensação para dobra precisa.
O controle de sincronização hidráulica e o controlador lógico programável Estun NC garantem uma repetibilidade precisa e facilidade de uso.
O sistema hidráulico integrado (Bosch Rexroth, Alemanha) pode mudar rápida e automaticamente para uma curva lenta.
Os eixos X e Y são programados pelo sistema NC E21 para obter um posicionamento preciso do inversor.
Tecnologia avançada de controle hidráulico de frequência variável, com operação mais estável e confiável.
A proporção ideal de parâmetros e a configuração ideal do núcleo garantem um desempenho estável e uma operação conveniente.

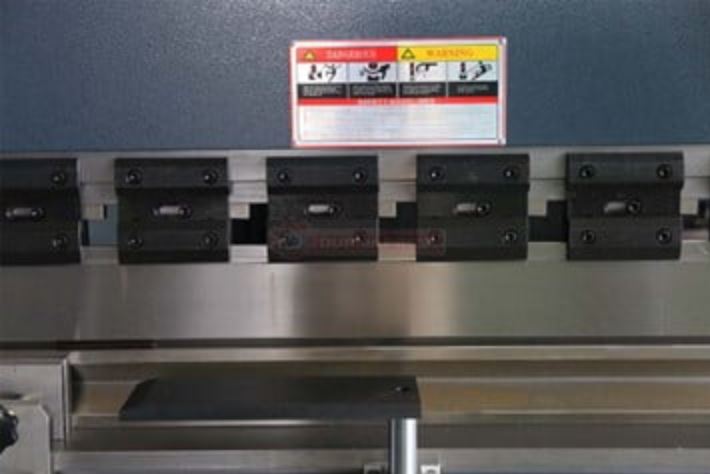

Prensa dobradeira série WC67K equipada com sistema backgauge de eixo único padrão (eixo X) e dobra de eixo único
Sistema de ângulo (eixo Y), você pode optar por adicionar a função de compensação do eixo V e selecionar o molde apropriado para dobre facilmente a peça de trabalho com formas complexas.
Operação do freio de prensa WC67K
Assuntos que precisam de atenção ao dobrar:
A força de flexão da peça de trabalho não deve ser maior que a força nominal do equipamento. Ao trabalhar, uma pessoa deve estar em um comando unificado, de modo que o operador e o pessoal de alimentação e supressão devem cooperar estreitamente para garantir que o pessoal cooperante possa enviar o sinal de dobra em uma posição segura.
Ao dobrar a chapa, ela deve ser colocada no meio do equipamento. O equipamento não deve ser submetido a força unilateral, para não afetar a precisão da peça e do equipamento.

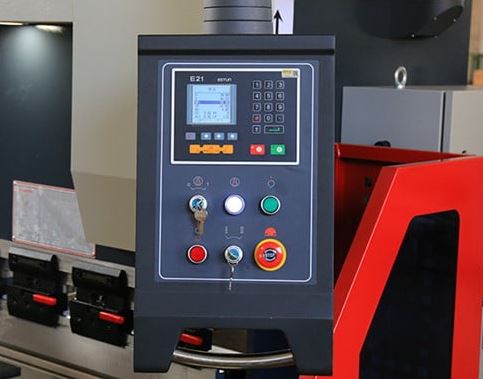

O ESTUN E21 é um sistema de controle NC simples projetado para substituir o ESTUN E200 por um preço mais baixo.
A ESTUN é uma empresa conjunta da HOLANDA DELEM E DA CHINA ESTUN
ESTUN E21 pode controlar o eixo X trabalhando na posição com precisão
ESTUN E21 funcionará melhor acompanhado com FREQUÊNCIA
FREQUENCY TRANSFORMER não é os componentes padrão, opcionais.
Pode programar o software para uso futuro e tem memória
Pode configurar diferentes etapas em um programa
Timer pode controlar o tempo de dobra
Controle X/Y de dois eixos
O manual de operação está disponível
O manual de instalação está disponível
Bomba de óleo
Importado dos EUA:
Incrível baixo ruído, feito de ferro fundido de alta resistência e design exclusivo para redução de ruído interno
Baixa sensibilidade à poluição por óleo e garantia de longa vida útil
Componentes Elétricos
O armário elétrico é muito bem montado e muito bem identificado, possui inversor de frequência para o motor principal.
Os componentes elétricos são de alta qualidade e confiabilidade e são facilmente encontrados no mercado nacional.

| Modelo | Esp. (mm) | Força Nominal (KN) | Compri mento da mesa (mm) | Distân cia entre Coluna (mm) | Profun didade da Garganta (mm) | Curso (mm) | Altura Máxima de Aber tura (mm) | Potência (KW) | Peso (KGS) | Dimen são (C*L*A(mm)) |
|---|---|---|---|---|---|---|---|---|---|---|
| 30T/1600 | 2.7 | 300 | 1600 | 1280 | 200 | 80 | 285 | 3 | 1350 | 1600* 1000* 1600 |
| 35T/2000 | 2.5 | 350 | 2000 | 1480 | 200 | 80 | 285 | 4 | 1650 | 2000* 1100* 1800 |
| 40T/2200 | 2.6 | 400 | 2200 | 1850 | 230 | 100 | 320 | 5.5 | 2750 | 2200* 1200* 1910 |
| 40T/2500 | 2.3 | 400 | 2500 | 1850 | 230 | 100 | 320 | 5.5 | 3000 | 2500* 1200* 1910 |
| 50T/2500 | 2.9 | 500 | 2500 | 1850 | 230 | 100 | 320 | 5.5 | 3400 | 2500* 1200* 2000 |
| 63T/2500 | 3.6 | 630 | 2500 | 1900 | 250 | 120 | 320 | 5.5 | 4000 | 2500* 1300* 2210 |
| 63T/3200 | 2.8 | 630 | 2300 | 2500 | 250 | 120 | 320 | 5.5 | 4800 | 3200* 1300* 2210 |
| 80T/2500 | 4.6 | 800 | 2500 | 1900 | 300 | 120 | 320 | 7.5 | 5700 | 2500* 1400* 2300 |
| 80T/3200 | 3.6 | 800 | 3200 | 2500 | 320 | 120 | 350 | 7.5 | 6020 | 3200* 1500* 2300 |
| 80T/4000 | 2.9 | 800 | 4000 | 3000 | 320 | 120 | 350 | 7.5 | 7000 | 4000* 1500* 2400 |
| 100T/2500 | 5.7 | 1000 | 2500 | 1900 | 320 | 160 | 320 | 7.5 | 6000 | 2500* 1600* 2400 |
| 100T/3200 | 4.5 | 1000 | 3200 | 2500 | 320 | 160 | 370 | 7.5 | 6800 | 3200* 1600* 2600 |
| 100T/4000 | 3.6 | 1000 | 4000 | 2500 | 320 | 160 | 370 | 7.5 | 8400 | 4000* 1600* 2700 |
| 125T/3200 | 5.6 | 1250 | 3200 | 2500 | 320 | 160 | 370 | 7.5 | 7200 | 3200* 1600* 2600 |
| 125T/4000 | 4.5 | 1250 | 4000 | 3000 | 320 | 160 | 370 | 7.5 | 8800 | 4000* 1600* 2700 |
| 160T/3200 | 7.2 | 1600 | 3200 | 2500 | 320 | 200 | 460 | 11 | 10500 | 3200* 1700* 2700 |
| 160T/4000 | 5.7 | 1600 | 4000 | 3000 | 320 | 460 | 460 | 11 | 11500 | 4000* 1700* 2800 |
| 160T/5000 | 4.6 | 1600 | 5000 | 4000 | 320 | 200 | 460 | 11 | 14000 | 5000* 1900* 3100 |
| 160T/6000 | 3.8 | 1600 | 6000 | 5000 | 320 | 200 | 460 | 11 | 19500 | 6000* 1900* 3200 |
| 200T/3200 | 8.9 | 2000 | 3200 | 2500 | 320 | 200 | 460 | 11 | 10250 | 3200* 1950* 2800 |
| 200T/4000 | 7.2 | 2000 | 4000 | 3000 | 320 | 200 | 460 | 11 | 13600 | 4000* 1950* 2800 |
| 200T/5000 | 5.7 | 2000 | 5000 | 4000 | 320 | 200 | 460 | 11 | 14500 | 5000* 1950* 3000 |
| 200T/6000 | 4.8 | 2000 | 6000 | 5000 | 320 | 200 | 460 | 11 | 21000 | 6000* 1950* 3300 |
| 250T/3200 | 11.2 | 2500 | 3200 | 2500 | 400 | 250 | 590 | 18.5 | 19000 | 3200* 2000* 3200 |
| 250T/4000 | 8.9 | 2500 | 4000 | 3000 | 400 | 250 | 590 | 18.5 | 20200 | 4000* 2000* 3400 |
| 250T/5000 | 7.2 | 2500 | 5000 | 4000 | 400 | 250 | 590 | 18.5 | 23500 | 5000* 2000* 3400 |
| 250T/6000 | 5.9 | 2500 | 6000 | 5000 | 400 | 250 | 590 | 18.5 | 27500 | 6100* 2200* 3400 |
| 300T/3200 | 13.4 | 3000 | 3200 | 2600 | 400 | 250 | 590 | 22 | 20500 | 3200x 2000x 3450 |
| 300T/4000 | 10.7 | 3000 | 3200 | 2600 | 400 | 250 | 590 | 22 | 22500 | 4000x 2000x 3450 |
| 300T/5000 | 8.6 | 3000 | 5000 | 3800 | 400 | 250 | 590 | 22 | 25000 | 5000x 2000x 3450 |
| 300T/6000 | 7.21 | 3000 | 6000 | 4500 | 400 | 250 | 590 | 22 | 30000 | 6000x 2000x 3450 |
