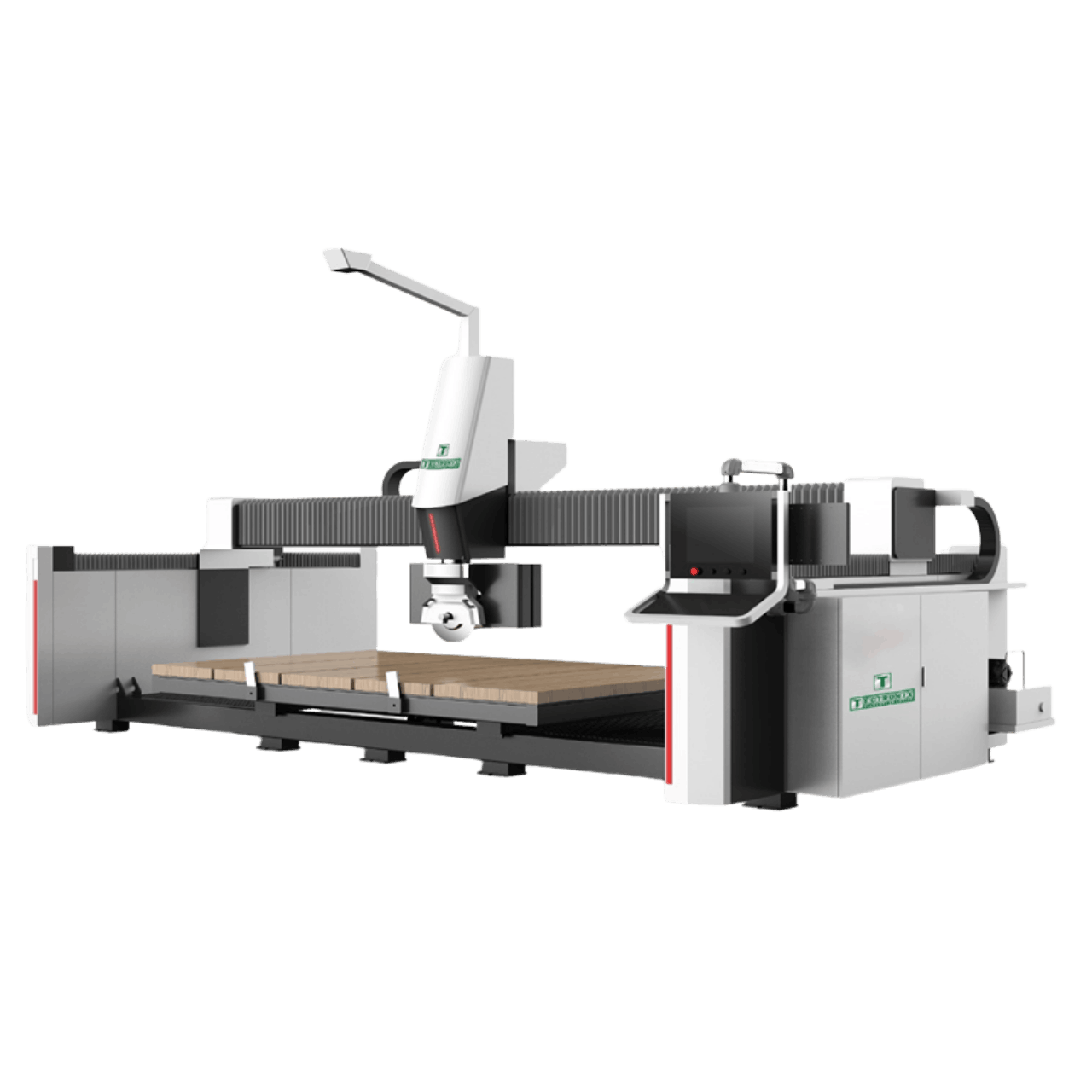

Máquina Serra Ponte 5 Eixos
Máquina Serra Ponte 5 Eixos para mármore, granito e porcelanato
É uma máquina de corte de ponte integrada de cinco eixos, para diferentes especificações de chapas e uma variedade de processos de cópia de formatos especiais (como polígonos, triângulos, leques, bancadas, ovais, losangos, círculos, bordas em forma de barriga de cavalo, chanfros em qualquer ângulo, cópias e gravações de formatos especiais). Possui as vantagens de alta velocidade, alta precisão de corte, operação simples e inteligente, sendo adequada para o corte de placas, mármore, granito, quartzo e outros materiais rochosos. É a primeira escolha de empresas de projetos e processamento de pedras.
DADOS TÉCNICOS MÁQUINA SERRA PONTE 5 EIXOS PARA MÁRMORE, GRANITO E PORCELANATO TECTRONIX
| Item | Unidade | THTQ400 |
|---|---|---|
| Área Útil de Trabalho | mm | 3500*2000*300 |
| Diâmetro da Serra | mm | 350-500 |
| Potência dos Motores | kw | 15-7.5 |
| Potência Total | kw | 24 |
| Dimensão Total | mm | 6000*3300*3000 |
| Rotação do Spindle | Rpm | 4500 |
| Rotação do Cabeçote | ° | + – 365 |
| Ângulo de Esquadria | ° | 45 |
| Ângulo de Inclinação da Mesa | ° | 0 – 85 |
| Curso do Eixo Z | mm | 300 |
| Velocidade Máxima | m/min | 20 |
| Peso Total | Ton | 5.5 |
Opcionais:
+1 eixo (para gravação ou perfuração)
+ ventosa dupla (para movimentação de materiais)
Configuração principal:
- Eixos X, Y e Z com 30 guias (eixo X com 3 guias)
- Cremalheira helicoidal de alta precisão de 2 m, redutor SHIMPO japonês
- Motor de valor absoluto INOVANCE, eixo Z 1,8 kW com freio, eixos X, Y e C 1,3 kW, eixo A 1,3 kW com freio
- Motor de serra: SNT 18,5 kW com ímã permanente
- Inversor de frequência QMA 18,5 kW de Taiwan
- Computador industrial com tela sensível ao toque
- Sistema de controle: CUTCAM, controle via Wi-Fi internacional
- Inclinação da mesa: 2 cilindros hidráulicos
- Estrutura da mesa: três pés de apoio laterais, totalizando 12 pés de apoio, mais resistente e com movimento mais suave
- Precisão de posicionamento: 0,05 mm
- Sistema de lubrificação automática
- Câmera: HIKVISION, Pixel 2000W
- A Máquina de Serra Ponte 5 eixos tem o corpo da mesa e estrutura do pórtico: Aço de alta qualidade soldado e temperado para garantir que a máquina não sofra deformações por tensão durante o uso prolongado
- Componentes eletrônicos: Marca Schneider
- Sonda de medição de espessura do material
- Sonda de medição de ferramentas
- Uma serra de 350 mm (diâmetro), uma serra de 500 mm (diâmetro)

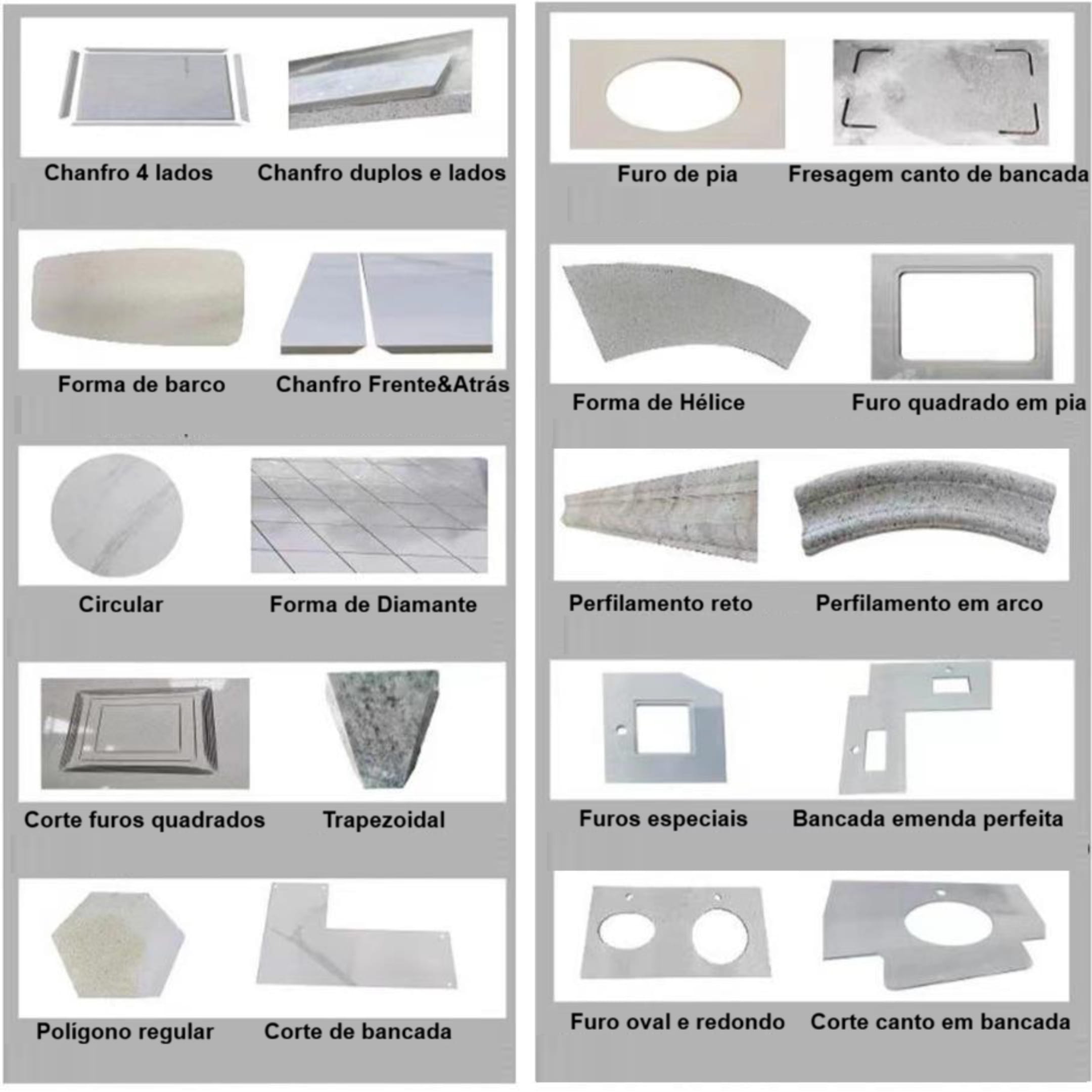

Tipos de Cortes feitos pela máquina

Exemplos de Peças Cortadas

Telas do CNC

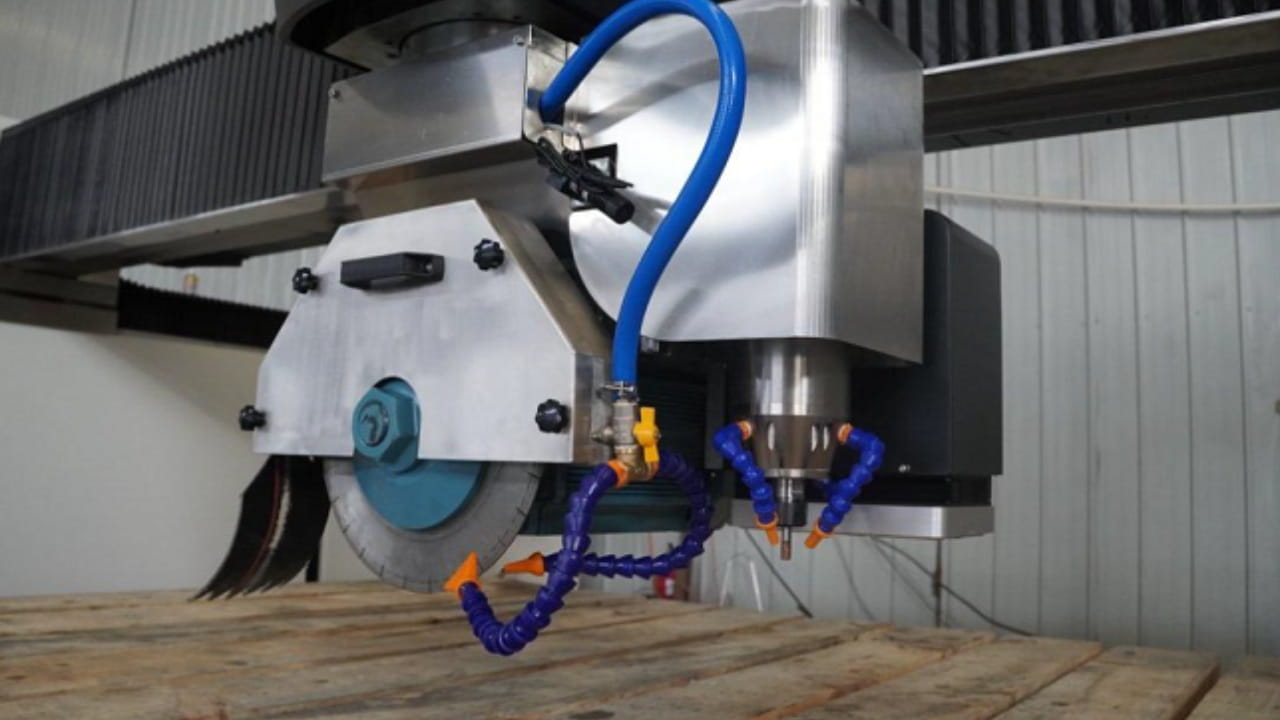

Foto real da máquina

Componentes da máquina


Armário Elétrico Simples e Organizado

Rolamentos – Cabeçote – Central de Lubrificação – Dobradiças – Sensor
Máquina com Componentes Muito Robustos e Ótima Qualidade

Guias Lineares de 30mm Hiwin

Sistema de Lubrificação Automática
- Reduz a intervenção manual e economiza tempo
- A MÁQUINA SERRA PONTE 5 EIXOS PARA MÁRMORE, GRANITO E PORCELANATO TECTRONIX adota sistemas de lubrificação automática para evitar o processo tedioso de inspeção e reabastecimento manual
- O sistema de lubrificação automática pode proteger melhor o trilho guia e facilitar o reabastecimento
- Medidor de ajuste da ferramenta
- O medidor de ajuste da ferramenta mede automaticamente os parâmetros da ferramenta, melhorando a precisão e a eficiência.
Painel de Controle Base PC Industrial
- Sistema de Controle Industrial Computadorizado: CUTCAM
- Função CUTCAM:
- Diversos tamanhos podem ser personalizados de acordo com as necessidades do cliente, e gráficos complexos podem ser cortados inserindo parâmetros simples.
- Não há necessidade de importar desenhos CAD, simples e conveniente, melhora muito a eficiência da produção. Sistema de Controle: CUTCAM
- Inclui foto, layout inteligente e função de adsorção automática.
- Características: eficiente e conveniente, economiza tempo e mão de obra.
Operação de visão por câmera (opcional)
Utilizando câmera HIKVISION
- Câmera industrial para evitar interferência de sinal
- Alta precisão cruzamento
