Máquina Serra Ponte 03 Eixos + 3200x2000mm Para mármore, granito e porcelanato

Máquina Serra Ponte THQ450A/600A/700A/800A

  • Fácil de usar para cortar mármore, granito e pedras similares. Instalação barata.

  • A ponte, os trilhos deslizantes e o suporte da lâmina são construídos em ferro fundido resistente e rígido para estabilidade, durabilidade e baixa ressonância.

  • A ponte se desloca com cremalheira em banho de óleo sobre guias especiais em ferro fundido em formato de V.

  • O eixo desliza sobre um conjunto de duas guias em ferro fundido em formato de V, também em banho de óleo.

Outras especificações

  • A MÁQUINA SERRA PONTE 03 EIXOS 3200x2000mm PARA MARMORE, GRANITO E PORCELANATO conta com guias e trilhos bem protegidos contra água e poeira.
  • Posicionamento da mesa de trabalho para a peça a ser cortada, em um ângulo de 85°.
  • O ponteiro laser melhora o posicionamento da lâmina na linha de corte.
  • Todos os movimentos dos eixos são coordenados e controlados pelo Controlador Lógico Programável (CLP).
  • Mesa basculante e giratória, com acionamento hidráulico.
  • Mesa giratória com travas fixas de 0° e 90° ou 360° (opcional).



Exemplos de Aplicações

MÁQUINA SERRA PONTE 03 EIXOS 3200x2000mm PARA MARMORE, GRANITO E PORCELANATO DADOS TÉCNICOS

Item Unid. THQ450A THG600A THQ700A THQ800A
Área Útil (CxLxA) mm 3200x2000x100 3200x2000x180 3200x2000x230 3200x2000x280
Diâmetro Máximo Serra mm 350-450 350-600 350-700 500-800
Máximo Curso Vertical mm 230 380 480 580
Dimensão da Mesa mm 3200×2000 3200×2000 3200×2000 3200×2000
Inclinação da Mesa ° 0-85 0-85 0-85 0-85
Rotação da Mesa ° 0-90/360 0-90/360 0-90/360 0-90/360
Potência Motor Principal KW 15 18,5 18,5 18,5
Potência Total KW 21 24,5 24,5 24,5
Consumo de Água m3/h 4 4 4,5 4,5
Dimensão Total mm 6000x4800x3000 6000x4800x3200 6000x4800x3400 6000x4800x3600
Peso Total Kg 5400 5600 5800 6000

Opcionais:

  • Mesa 360° (cada 45°);
  • Mesa 360° (qualquer ângulo);
  • Alta configuração armário elétrico;
  • Inversor de Frequência Motor Principal;
  • Cabeçote Inclinação 45° (Para 700mm);

Estrutura Base em Aço

Estrutura Base em Concreto

Partes das máquinas

Lâmina de serra chanfrada e Perfil de poste duplo
Cabeçote com inclinação de 45° (400-600mm)
Perfil de lâmina dupla

Partes das máquinas

Motoredutor Robusto e Confiável
Armário Elétrico Simples e Organizado

Rolamentos – Cabeçote – Central de Lubrificação – Dobradiças – Sensor

Máquina com Componentes Muito Robustos e Ótima Qualidade

MÁQUINA SERRA PONTE 03 EIXOS 3200x2000mm
PARA MARMORE, GRANITO E PORCELANATO DADOS TÉCNICOS

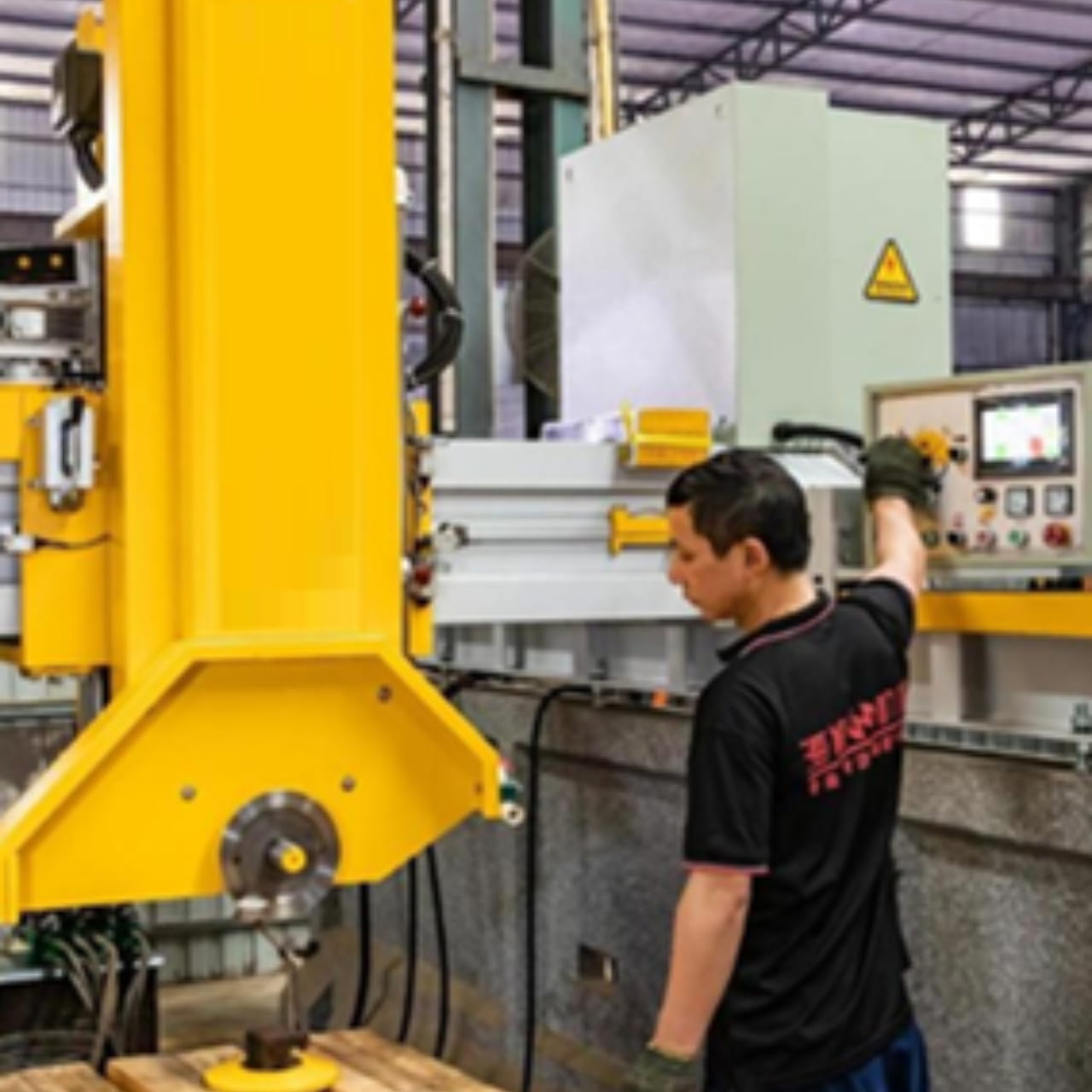

Paineis de Controle Muito Robustos

Fábrica com linha de montagem

Exemplos de Máquinas Semelhantes

Exemplos de Desenhos de Colunas de Sustentação
