Máquina Corte Plasma Cnc
Máquina Corte Plasma Cnc
As máquinas de corte plasma, ou mesa de corte plasma, são utilizadas para todos os metais condutores de corrente elétrica (aço carbono, aço inoxidável, alumínio, latão, cobre, etc), com uma espessura máxima de até 160 mm.
Dependendo da potência, a velocidade de corte da máquina de corte plasma é superior à do corte a laser para chapas de grande ou média espessura, e à do oxicorte para chapas de espessura média ou fina. De um modo geral, o corte a plasma é apropriado para chapas grossas de metal.
O princípio do corte da mesa de plasma é bastante semelhante ao da soldadura TIG: é gerado um arco elétrico que ioniza o gás projetado através do bico da tocha entre o elétrodo e a peça a cortar. Os gases mais utilizados no corte a plasma são o ar comprimido, o oxigénio, o nitrogénio. Independentemente do gás utilizado, será necessário substituir regularmente o bico da tocha e o elétrodo, da máquina de corte plasma.
Para um uso pontual, existem máquinas de corte a plasma portáteis, que são bastante práticas.

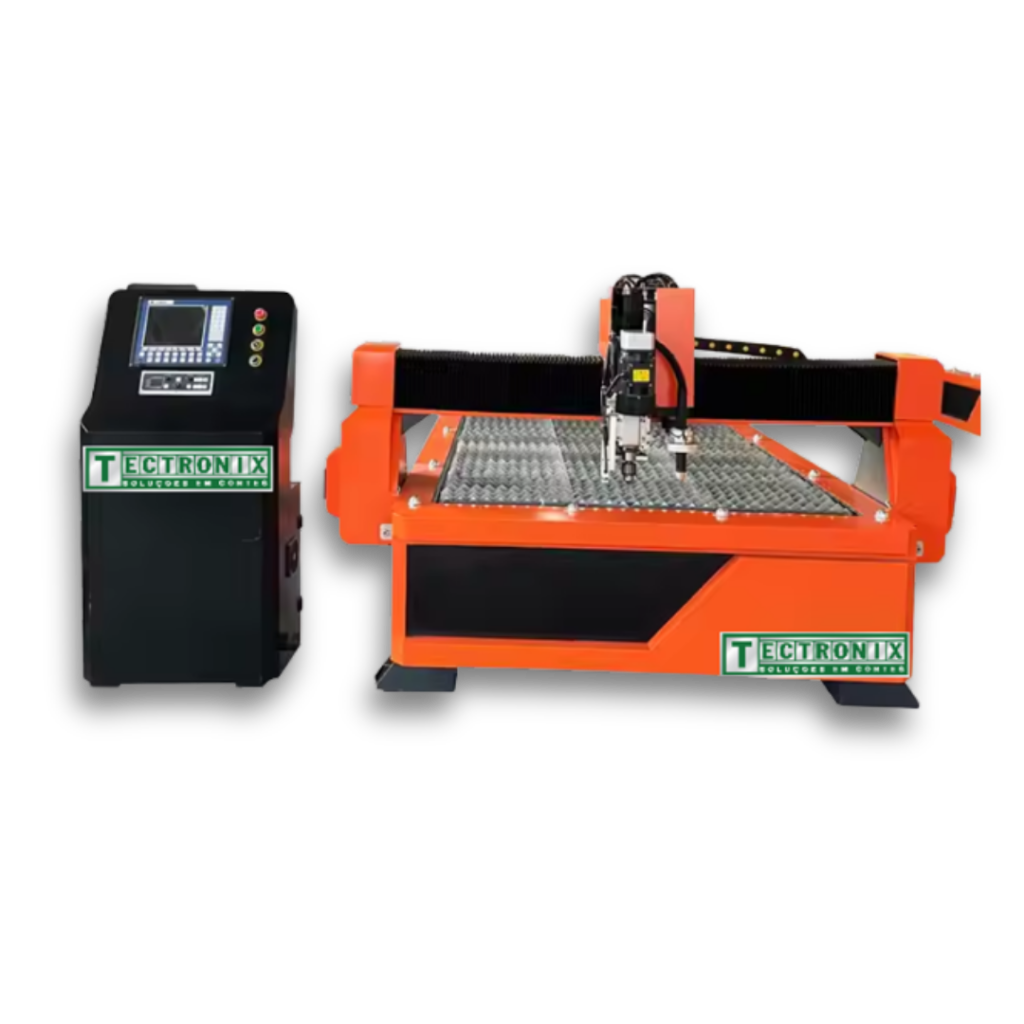

A Tectronix fabrica máquinas de corte plasma CNC muito robustas, precisas e confiáveis. O tamanho útil varia de 1,2×2,0m até 6,0×30,0m, com fontes de plasmas de 45A a 400A.
Temos Máquinas de Corte Plasma CNC Convencionais e Alta Definição. A Máquina de Corte Plasma CNC de Alta Definição, deixa o corte mais liso e com menor angularidade (chanfro) no corte.
A Tectronix tem modelos de máquina de corte plasma, das mais simples (LINHA ECONÔMICA), as mais sofisticadas (Alta Definição).
Características Técnicas Do Equipamento
Largura útil de corte
1.500 mm
Comprimento útil de corte
3.000 mm
Garagem
500 mm
Velocidade Máxima de Deslocamento
10 m/min
Precisão de posicionamento
+/- 0,1 mm
Precisão de Repetitividade
+/- 0,1 mm
Alimentação
380 / 220 V
Fonte de Plasma
100A a 600A
Espessura Máxima de Corte
CUT45 / CUT65
CUT45 / CUT65 CUT85 / CUT 105
Estações de Corte Plasma
1
Potência Instalada Necessária
10KVA a 20 KVA
Peso Aproximado
1.050 Kg
Composição Básica Máquina De Corte CNC
Estrutura Mecânica
A máquina é construída aço soldado, montada sobre uma estrutura rígida de tubos
Nos trilhos longitudinais são posicionadas as guias para deslizamento do pórtico transversal. As cremalheiras longitudinais estão fixadas na parte externa dos trilhos garantindo precisão no deslocamento.
A velocidade máxima de deslocamento é de até 10.000 mm/min;
Assim como no eixo longitudinal, a tração transversal é feita por pinhão e cremalheira;
O equipamento é fornecido com uma estação de corte principal onde é posicionado o motor de tração transversal;
A mesa de corte está inclusa;
Motores
- Motores DC Brushless (sem escovas) – sem manutenção;
- Motorização dupla no movimento longitudinal;
- Alto Torque;
- Precisão Total;
- ACIONAMENTO DOS MOTORES DIGITAIS;
- Proteção contra sobretemperatura, sobretensão, sobrecorrente e sobrecarga.

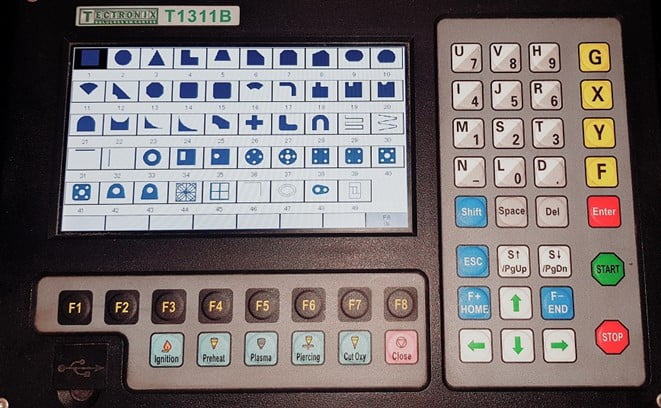

Controle Numérico Computadorizado (CNC)
O CNC trabalha na plataforma dedicada, com Hard Disk SSD
Funcionalidades do painel de controle:
- Botão START / STOP
- Função Retroceder
- Tela em português
- Simulação de corte em velocidade rápida
- Possibilidade de corte em retalhos (Zero peça)
- Teste do plasma em manual
- Pausa no programa com posterior Start
- Modo de edição do programa para alguma correção
- Movimento da máquina em todas as diagonais

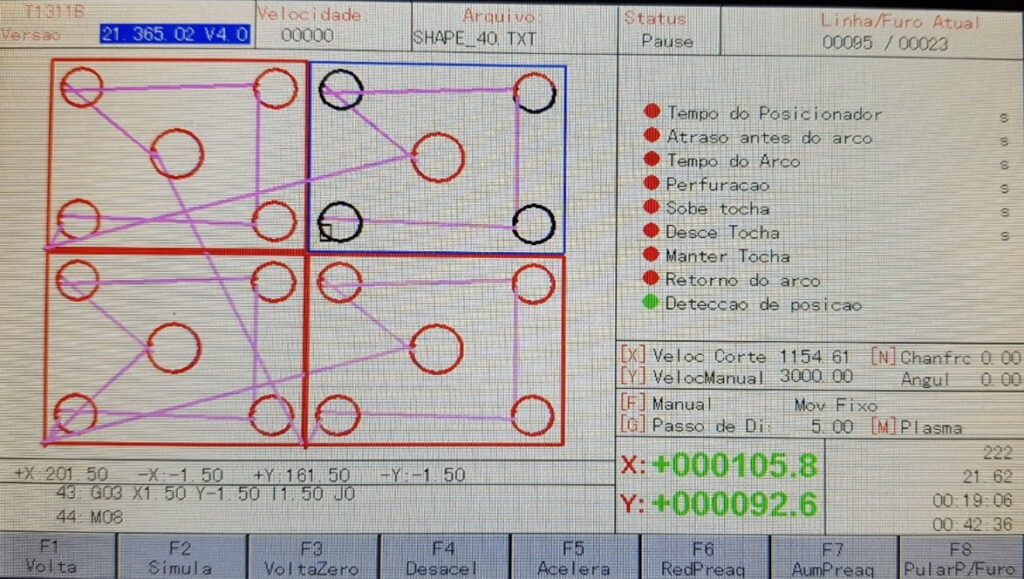

Visualização das peças durante o corte em tempo real com o posicionamento exato da máquina
Visualização do programa de corte linha a linha
Biblioteca parametrizável com 49 peças
Função de Corte Comum
Função de Nesting (arranjo)

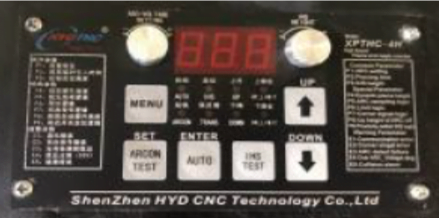

Controle De Altura Da Tocha Plasma (THC)
O THC é composto por dois dispositivos sendo o primeiro a SUSPENSÃO que sobe e desce a tocha do plasma e, o segundo dispositivo DIGITAL de comparação da tensão do plasma.
Suspensão Da Tocha Plasma
Sistema motorizado com controle PWM
Sistema de referência inicial de altura por toque na chapa (automático)
Fins de curso Sobe e Desce
Sistema Anti-colisão com sensor para parada de emergência automática
Sistema de tração através de fuso
Sistema de deslizamento através de guias linearesMotor DC 24V
Controle Digital
Movimento em manual e automático
Display Digital, com valor de real da tensão da fonte de plasma e do valor de referência da tabela da fonte de plasma
Controles para ajuste da tensão do arco plasma
Controlador microprocessado
V-SOFTWARE CadCam – SMARTNIX – Com Nesting (arranjo) Automático
Arranjo Automático
Sangria de Corte
Relatório Gerencial
Principais características:
- Importação de desenhos de AutoCad (DWG e DXF)
- Giro, Espelho, Trim, Zoom de peças
- Arranjo (Nesting) das peças em manual e automático
- Entrada e saídas de corte automático
- Parametrização da sangria (Kerf) de corte, de acordo com as fontes utilizadas
- Simulação de corte em 2D e 3D
- Alteração no sentido de corte
- Geração da velocidades de corte diferentes para retas e raios
- Função de ponte (uni duas ou mais peças), economiza piercing (furos)
- Função de marcação
- Relatórios com os tempos de corte
- Geração da linguagem ISO para máquina

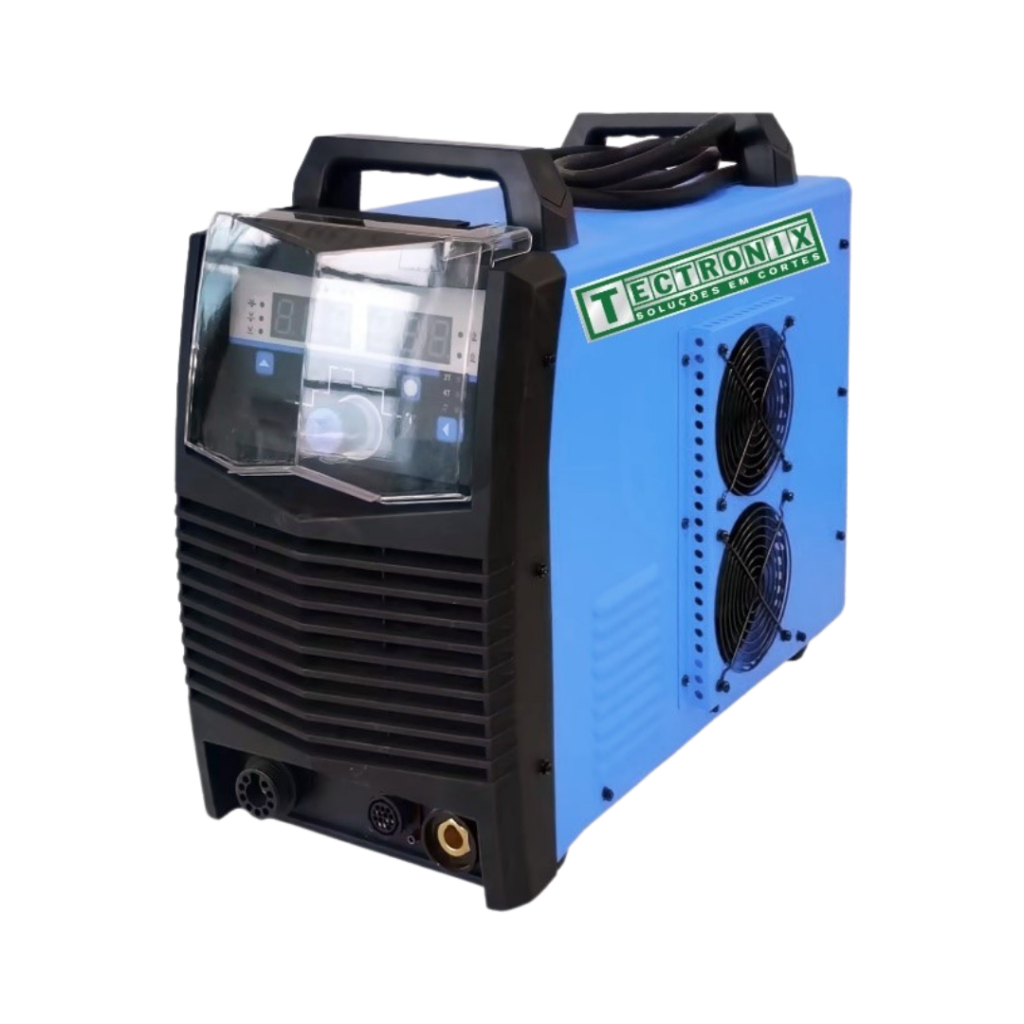

VI- FONTE DE PLASMA TECTRONIX CUT-100A
- Corrente de até 100 A
- Tocha e consumíveis HYPERTHERM
- Espessura de Corte Máxima: 22 mm
- Tocha MECANIZADA (reta);
- Tocha refrigerada à ar;
- Cabo terra;
- Gás: Ar comprimido, Nitrogênio;

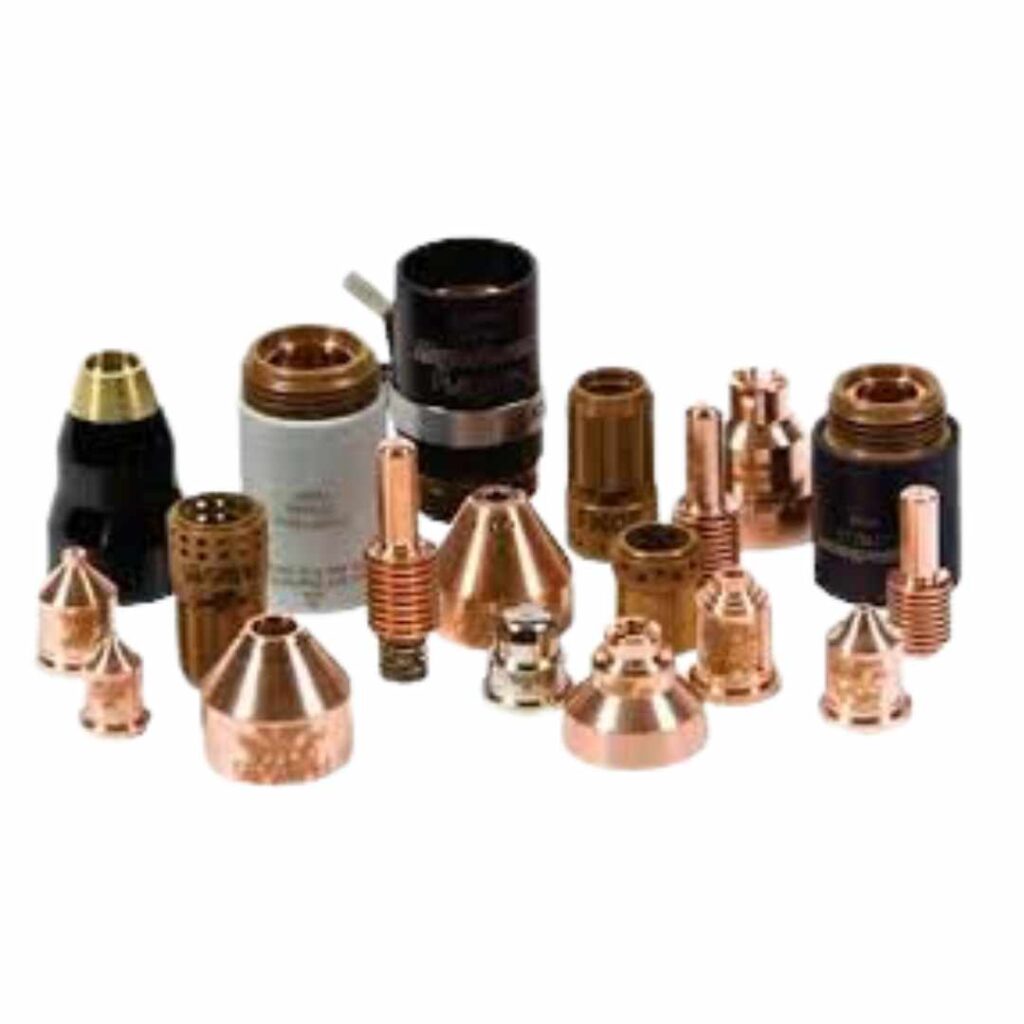

TOCHA E CONSUMIVEIS DA HYPERTHERM
Fonte de Plasma Linha Pro-Master
- SEM ALTA FREQUÊNCIA
- Opcional: Tocha Mecanizada
- Saída para CNC
Item
Unidade
PRO-45
PRO-65
PRO-85
PRO-105
Tensão / Frequência
V / Hz
220 +- 10% 60Hz
3 ~380 +- 10% / 60Hz
3 ~380 +- 10% / 60Hz
3 ~380 +- 10% / 60Hz
Consumo de Corrente
A
34
15
28
35
Potência Consumida
KVA
4.9
7.3
11.5
5
A / V
120 / 200
200 / 200
300 / 210
400 / 210
Tensão Circuito Aberto
V
360
360
420
420
Ciclo de Trabalho
60% (40°C)
60% (40°C)
100% (40°C)
100% (40°C)
Eficiência
%
92%
93%
93%
93%
Fator de Potência
0.9
0.83
0.92
0.92
Faixa de Ajuste da Corrente de Saída
A
10 ~ 45
15 ~ 65
15 ~ 85
15 ~ 105
Arco – Piloto / Sem Contato
Arco – Piloto / Sem Contato
Arco – Piloto / Sem Contato
Arco – Piloto / Sem Contato
mm
12
16
19
22
mm
12
16
19
22
Máxima Espessura de Corte
mm
20
25
30
40
–
F
F
F
F
Modo de Refrigeração
–
Ar
Ar
Ar
Ar
–
407*160*280
600*230*460
600*230*460
670*325*605
Kg
6
12
26.5
30.5
Características Técnicas Do Equipamento
Largura útil de corte
1.500 / 3000 mm
Comprimento útil de corte
3.000 / 6.000
12.000 mm
Garagem
500 mm
Velocidade Máxima de Deslocamento
10 m/min
Precisão de posicionamento
+/- 0,1 mm
Precisão de Repetitividade
+/- 0,1 mm
Alimentação
380 / 220 V
Fonte de Plasma
CUT45 / CUT65
CUT85 / CUT 105
Espessura Máxima de Corte
De 10 Até 22 mm
Estações de Corte Plasma
1
Potência Instalada Necessária
10KVA a 20 KVA
Peso Aproximado
1.050 Kg
MESA DE CORTE PLASMA 3.000×6.000 (12.000 / 24.000) mm
Características Técnicas Do Equipamento
Garagem
500 mm
Velocidade Máxima de Deslocamento
Precisão de posicionamento
+/- 0,1 mm
Precisão de Repetitividade
Alimentação
380 / 220 V
Fonte de Plasma
CUT45 / CUT65
CUT85 / CUT 105
Espessura Máxima de Corte
Estações de Corte Plasma
1
Potência Instalada Necessária
Peso Aproximado
2.100 Kg

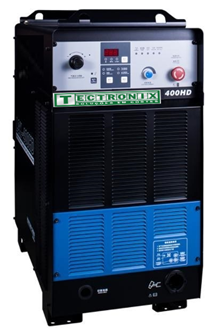

Fonte Plasma de Alta Definição
- HDR-120
- HDR-200
- HDR-300
- HDR-400
Item
HDR400
Tensão / Frequência
V / Hz
3 ~380 +- 15% / 60Hz
3 ~380 +- 15% / 60Hz
3 ~380 +- 15% / 60Hz
3 ~380 +- 15% / 60Hz
Consumo de Corrente
A
50
80
110
155
Potência Consumida
KVA
30
52.6
2.4
102
200 / 200
300 / 210
400 / 210
Tensão Circuito Aberto
V
360
360
370
370
Ciclo de Trabalho
–
100% (40°C)
100% (40°C)
100% (40°C)
100% (40°C)
–
92%
92%
93%
93%
Fator de Potência
–
0.83
0.92
15 ~ 120
15 ~ 200
15 ~ 300
15 ~ 400
Arco – Piloto / Sem Contato
Arco – Piloto / Sem Contato
Perfuração (Aço Carbono)
50
–
F
F
Refrigeração a Ar
Refrigeração a Ar
Líquido Refrigerante
1040*480*950
1040*480*1275
200
220
