Ponte Rolante Tectronix

Ponte Rolante Tectronix

A Tectronix detectou uma deficiência no mercado de movimentação de materiais (chapas) para abastecimento de suas máquinas de corte laser. Lançando assim uma linha de pontes rolante, pórticos rolantes de trilhos, pórticos rolantes manuais e móveis, assim como empilhadeiras a diesel e principalmente elétricas. Com tecnologia de ponta, alta qualidade e preços competitivos estes novos produtos Tectronix irão ajudar as empresas a melhorar a sua produtividade, aumentando o lucro com muita segurança e qualidade.

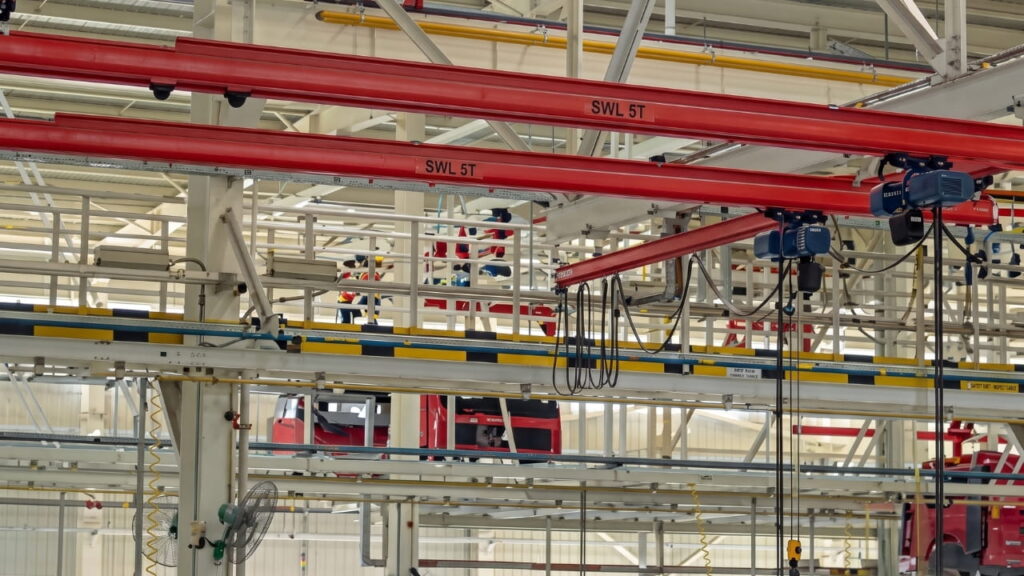

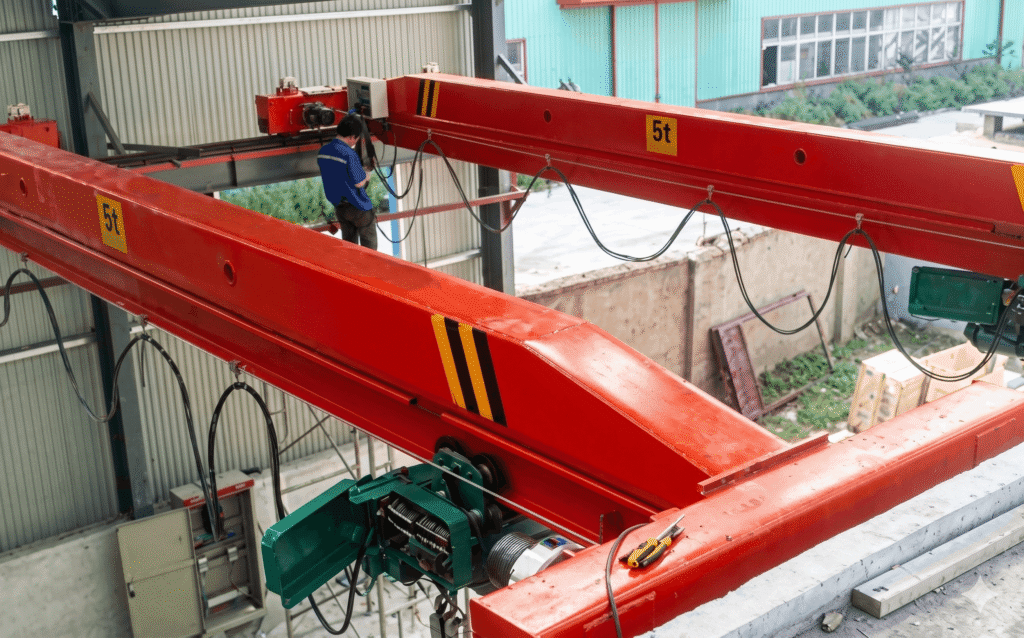

Exemplos de Aplicações

Resumo das Caracteísticas Técnicas Ponte Rolante

Item Especificação
Largura do Vão 3 a 28,5m
Capacidade de levantamento (Carga) 2 a 32T toneladas
Altura de levantamento Conforme a Necessidade
Comprimento do Trilho Conforme a Necessidade
Velocidade levantamento 8m / min
Velocidade Deslocamento do Guincho 20m / min
Velocidade Deslocamento do Pórtico 20m / min
Alimentação 220Vac / 380Vac – 60Hz / Trifásico

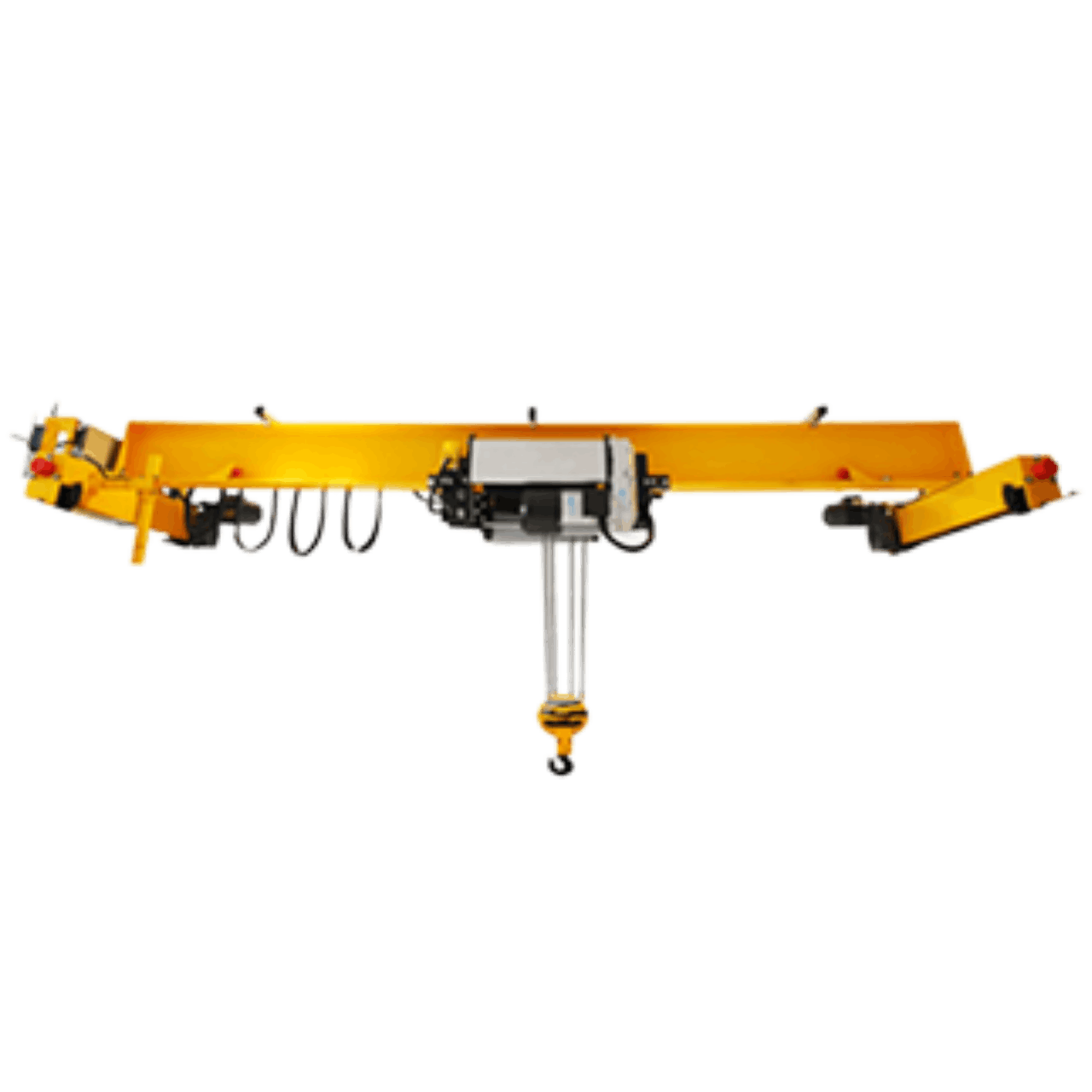

Composição Básica Ponte Rolante Tectronix

Principais Características:

  • A velocidade de deslocamento padrão da ponte rolante é de 2 a 20 m/min (com inversor de frequência).



  • Existem vários níveis de velocidade opcionais e controle de frequência de elevação, além da velocidade padrão.



  • A baixa pressão sobre as rodas e o volume reduzido diminuem o investimento em obras preliminares, como a construção da fábrica.



  • O uso de componentes de alta qualidade reduz a taxa de falhas e os custos de manutenção.



  • O baixo consumo de energia total reduz os custos, proporcionando uma notável economia de energia.



  • A padronização da configuração de toda a ponte rolante torna a máquina mais estável.



  • Monitoramento de segurança em tempo real durante a operação da ponte rolante.



  • Métodos de controle: controle terrestre, controle remoto, controle da cabine ou combinação de dois deles.



Escopo de Fornecimento

Nossa empresa fornece pontes rolantes monoviga europeias com capacidade de elevação de 1 a 20 toneladas, vão de 7,5 a 28,5 metros, altura de elevação de 1 a 30 metros e classe de trabalho A3 e A4. Também projetamos e fabricamos pontes rolantes não padronizadas de acordo com as necessidades dos usuários.



Âmbito de Aplicação e Condições de Trabalho

A ponte rolante monoviga europeia é utilizada em temperaturas ambientes de -25℃ a +40℃, umidade ≤ 85% e altitude inferior a 1000 m; a temperatura média não deve exceder +35℃ em 24 horas. Quando a temperatura média exceder +25℃, a umidade relativa permitida pode chegar temporariamente a 100% em 24 horas. Em temperaturas acima de +40℃, a umidade relativa não deve ultrapassar 50%. A alimentação elétrica adequada é trifásica, 380V, 50Hz (podendo ser alterada conforme a necessidade do usuário).



Dados Técnicos

Tipo de Produto: Tipo EURO

Capacidade de Elevação: 1~32t

Vão: 7,5~28,5m

Altura de Elevação: Conforme sua necessidade

Classe de Trabalho: A3, A4

Temperatura Ambiente: -20~40℃

Estrutura e Características Principais



Possui três partes principais: mecanismo (estrutura metálica e partes móveis da ponte rolante), guincho elétrico (mecanismo de elevação) e equipamentos elétricos (proteção e operação).

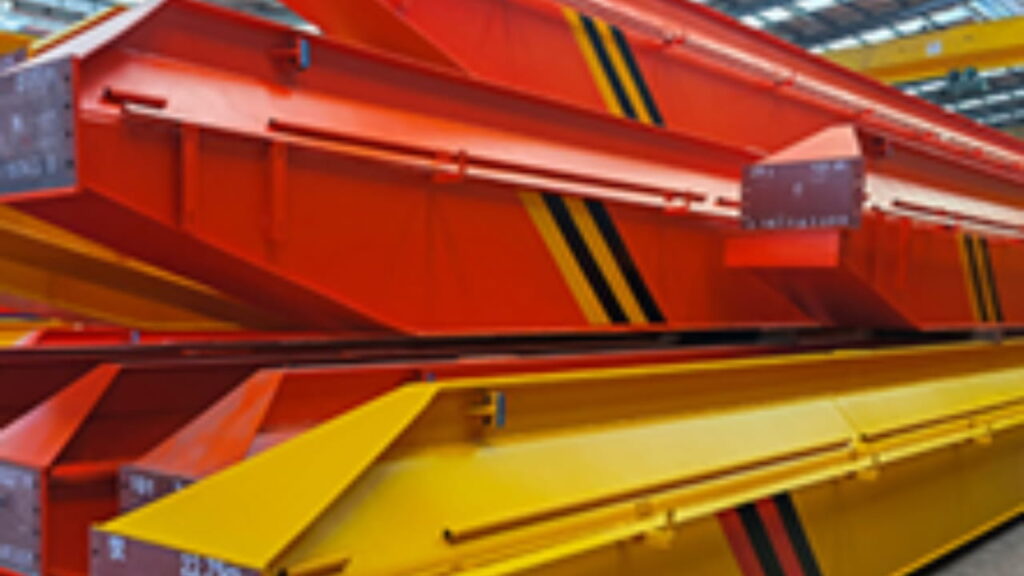

VIGA PRINCIPAL

  • Estrutura de suporte principal, trilho de deslocamento do guincho elétrico.
  • Material: Q235B ou Q345B (similar ao Fe37 ou Fe52).
  • Ranhura em U, chapa inclinada, chapa nervurada fabricada por curvatura a frio, soldando-se a viga de alma sólida com viga I, ou viga treliçada soldada por conjunto de chapas de aço.
  • Viga principal arqueada conforme solicitação, o grau de arqueamento F deve ser de (1/1000~1,4/1000) S, com grau máximo de arqueamento no vão central de S/10.
  • Há um assento tipo sela articulado com pernas nas duas extremidades do vão, e há uma placa de aço quadrada conectada à flange.
  • Amortecedores nas extremidades da viga garantem o deslocamento seguro do carro ao longo da viga principal.

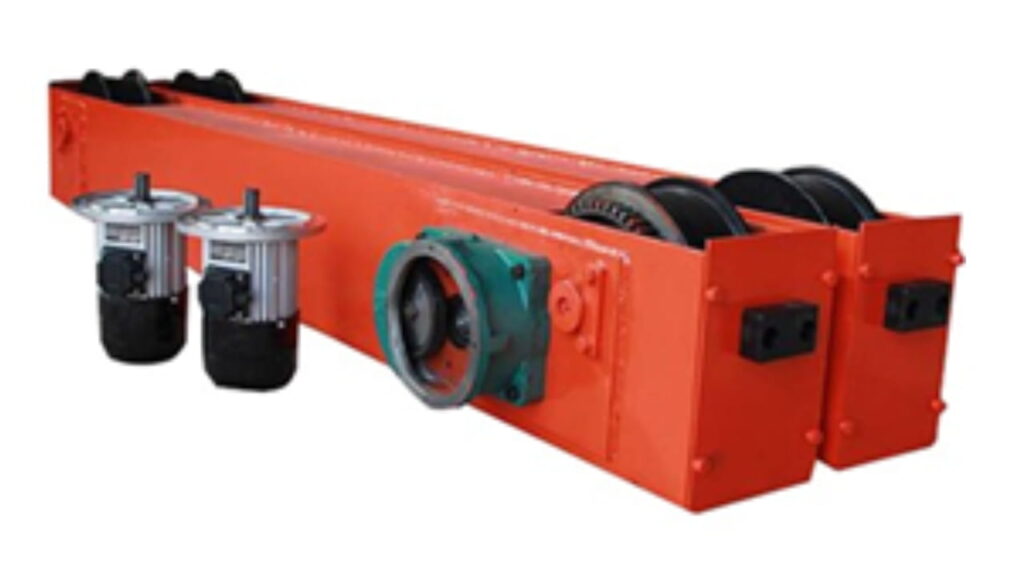

Carros:

Os carros são muitos robustos e resistentes. Comporto por rodas com revestimento especial para evitar o desgaste.

  • Mecanismo de Elevação – Talha de cabo de aço CD ou MD
  • Mecanismo de Deslocamento da Ponte Rolante
  • Acionamento independente, composto por motor de deslocamento, redutor de deslocamento, conjunto de rodas, etc.

Operação

O controle em solo possui alavanca e controle remoto, não sendo necessário contratar um operador específico. Comandos simples de fácil operação. Controlador de alta qualidade com 4 características: à prova d’água, resistente a quedas, à prova de poeira e resistente a ácidos e bases.

Armário Elétrico

Os componentes elétricos da máquina são de ótima qualidade.
