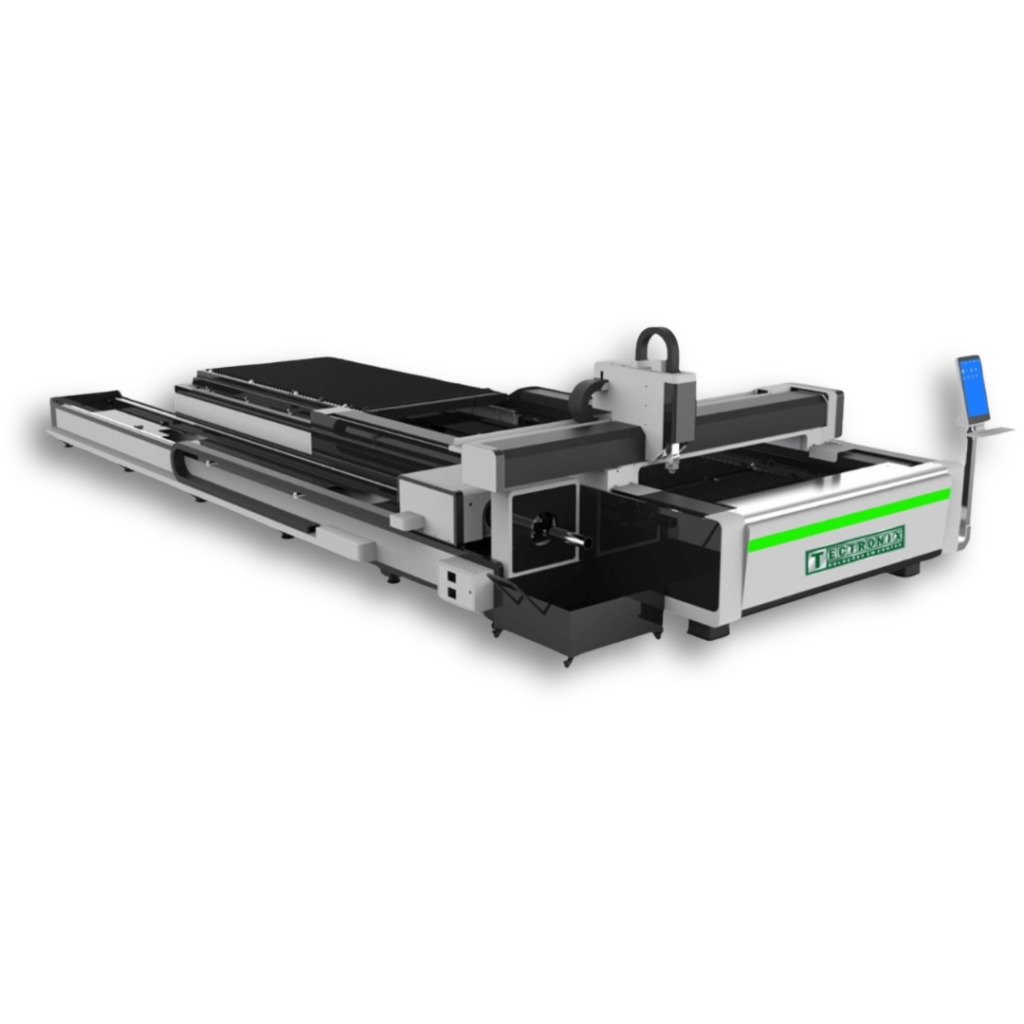

Máquina De Corte Laser Fibra Ótica TFO-1530TC

Máquina de Corte Laser de Fibra Chapa & Tubo Mesa Simples

Máquina De Corte Laser De Fibra Chapa & Tubo Mesa Dupla

Máquina de Corte Laser de Fibra Chapa & Tubo Mesa Simples

As máquinas de corte laser de fibra ótica fabricadas e / ou comercializadas pela TECTRONIX, são fortes, robustas, construídas com materiais e componentes de alta qualidade, versatiçidade e durabilidade.

As máquinas lasers de fibra ótica podem ser de mesa simples com potências a partir de 1.500W, tendo assim uma ótima relação de custo-benefício. As lasers de fibra ótica são rápidas, precisas e com ótimo acabamento o corte de materiais.

O sistema de corte a laser por fibra óptica utiliza tecnologia avançada, o que se traduz na qualidade dos trabalhos realizados pela máquina.

As Máquinas de Corte de Chapas a Laser são muito versáteis, pois cortam diversos materiais em diversa espessuras, tais como chapas de aço carbono, aço inoxidável, cobre, titânio, alumínio, entre outros materiais.

Por isso as máquinas de corte laser de fibra ótica,  são aplicadas em diversos segmentos da indústrias, aeroespacial, indústria alimentícia, projetos de cozinhas industriais, gabinetes eletrônicos, fabricação de trens, automobilística, fabricação de caminhões, carrocerias  e tratores. Na indústria naval, fabricação de materiais de precisão, etc.

As Máquinas de Corte de Chapas a Laser Tectronix utilizam geradores de laser das marcas  IPG PHOTONICS, MAXPHOTONICS E RAYCUS,

O gerador laser de fibra ótica trabalha na frequência de 1.064um que compõe a máquina de corte a laser, pode ser fornecido com diversas potências, que vão de 1000W a 20000W. Assim, podem suprir as necessidades nos mais diversificados tipos de serviços e aplicação.

Outro diferencial desses equipamentos se dá por conta da programação CNC de corte, que trabalha na plataforma Windows, com interface gráfica muito amigável, dotada de controle remoto para maior facilidade de operação.

A máquina de corte laser de fibra ótica, o CNC já vem com software de arranjo (nesting) automático das peças dentro da chapa (salvo o modelo básico). Todos os recursos para ter um melhor corte, com qualidade e precisão acompanham estão dentro do CNC.

O laser de fibra ótica pode trabalhar com diferentes tipos de gases (ar comprimido, oxigênio e nitrogênio).

Além disso, possui recursos, que otimizam o caminho do corte e a velocidade, prevenindo ultra aquecimentos, que são prejudiciais ao processo de corte e as peças cortadas.

As máquinas de laser de fibra podem ter o ajuste de foco do laser manual ou de forma automática, diminuindo assim as rebarbas de corte em materiais não planos, garantindo uma qualidade diferenciada às peças produzidas.

As máquinas de corte de fibra ótica da TECTRONIX garantem precisão no corte de mais ou menos 0,05mm. Garantindo um processo de corte rápido, limpo, preciso e eficiente.

As máquina sainda permitem a padronização da qualidade dos serviços em grande escala, além de o processo de corte de chapas a laser fornecerem tolerâncias mais precisas quando comparado com qualquer outra tecnologia de corte. Tratam-se de equipamentos versáteis, capazes de trabalhar em diversos segmentos da indústria brasileira, com diferentes espessuras e tipos de materiais.

Solicite um orçamento para comprar sua Máquina de Corte de Chapas a Laser por Fibra Óptica.

Aplicações: corte laser de chapas metálicas, setor aero-espacial, eletrônicos, eletrodomésticos, peças de metrô/trem, indústria automotiva, setor de  máquinas agrícolas, componentes de precisão, navios, equipamentos metalúrgicos, elevador, máquinas industriais, brindes e artesanato, ferramentas, adornos e outros.

Principais Características Técnicas Máquina Laser De Fibra Ótica

Dimensão útil de corte

1,5x3,0m

Laser de Fibra Ótica

MAX / IPG / RAYCUS

Potência Laser

1KW / 1,5KW /2KW / 3KW / 4KW /

Motorização

Servomotor AC – Brushless

FUJI (Japão)

Mesa Dupla

SIM

Cabeçote de corte

Tipo suspenso com anti-colisão e foco dinâmico (tecnologia australiana)

Precisão de posicionamento

+/-0,01mm

Repetibilidade

+/-0,01mm

Aceleração

1G

Velocidade Máxima

80m/min

Gases utilizados

Oxigênio / Nitrogênio / Ar Comprimido

Dimensões do Tubo

20 a 220mm / Comprimento de 6000mm

Alimentação

220 Vac / 380Vac  Trifásico

Faixa de Temperatura de trabalho

0° - 40°C

Composição Básica TFC-1530

Base Estrutural

A máquina é construída em forma de pórtico, com estrutura soldada em aço. As bases laterais são fabricadas em aço, sendo que todas as bases de apoio do sistema são usinadas e retificadas para apoio das guias lineares prismáticas retificadas. Depois de soldada a estrutura é levada um forno onde temos temperaturas na ordem de ~650° C, para alívio de tensão. Com isso evitamos erros de medidas nas diferentes temperaturas de trabalho do equipamento.

Pórtico Transversal

A máquina laser de fibra tem o seu pórtico transversal feito em alumínio fundido, com material aeronáutico de alta dureza e resistência, garantindo leveza do sistema, que faz com que a máquina atinja altas acelerações com altas velocidades. Nos apoios das cremalheiras de precisão e guias lineares são feitas usinagens de alta precisão.

Fonte De Laser De Fibra Ótica

Imagem6

Uma marca consolidada na Ásia e Europa, com vida útil de mais de 100.000 horas.

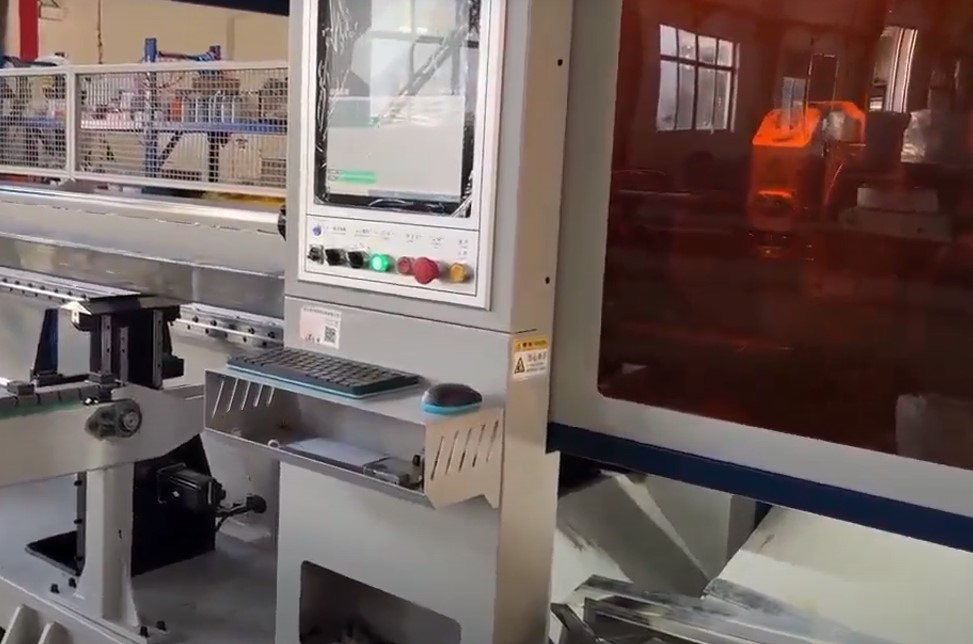

CNC (Controle Numérico Computadorizado) – CYPCUT 2000

Destacamos suas principais características:

  • Plataforma WINDOWS
  • Interface amigável.
  • Controle Remoto completo e funcional
  • Hard Disk sólido (silicon disk), não trava, alta velocidade de processamento.
  • CYPNEST – Nesting Automático
  • Simulação do corte em alta velocidade.
  • Tecnologia de corte através do material e espessura.
  • Controle de altura do cabeçote automático
  • Tela colorida de 24”.
  • Comunicação ETHERNET e entrada USB
  • Monitoração constante dos consumíveis do laser e aviso quando gastos
  • Teclas de Start e Stop no próprio CNC
  • CONTROLE REMOTO SEM FIO
Imagem8

Cabeçote De Corte

Imagem9

A máquina de corte laser de fibra pode ter uma das 3 melhores marcas de cabeçote do mundo: WSX, RAYTOOLS ou PRECITEC. Todos com foco automático.

Se houver ondulações na chapa o cabeçote acompanha e mantém sempre a distância correta entre a chapa e a lente de foco.

A máquina de corte laser de fibra ótica possui cabeçote com proteção múltipla. São 3 peças de lente de proteção, proteção altamente eficaz da lente de foco e da lente de colimação. O cabeçote possui resfriamento óptico de água de 2 vias, estendendo efetivamente o tempo de trabalho contínuo.

A máquina de corte laser de fibra tem um sistema de Foco Manual ou Automático de Alta precisão e velocidade. A velocidade de focagem é de 100 mm/s e a precisão de repetição é de 1 μM. Classe IP65 à prova de poeira, placa de cobertura de espelho com proteção de patente, à prova de poeira sem ângulo morto.
