A Tectronix detectou uma deficiência no mercado de movimentação de materiais (chapas) para abastecimento de suas máquinas de corte laser. Lançando assim uma linha de pontes rolante, pórticos rolantes de trilhos, pórticos rolantes manuais e móveis, assim como empilhadeiras a diesel e principalmente elétricas. Com tecnologia de ponta, alta qualidade e preços competitivos estes novos produtos Tectronix irão ajudar as empresas a melhorar a sua produtividade, aumentando o lucro com muita segurança e qualidade.

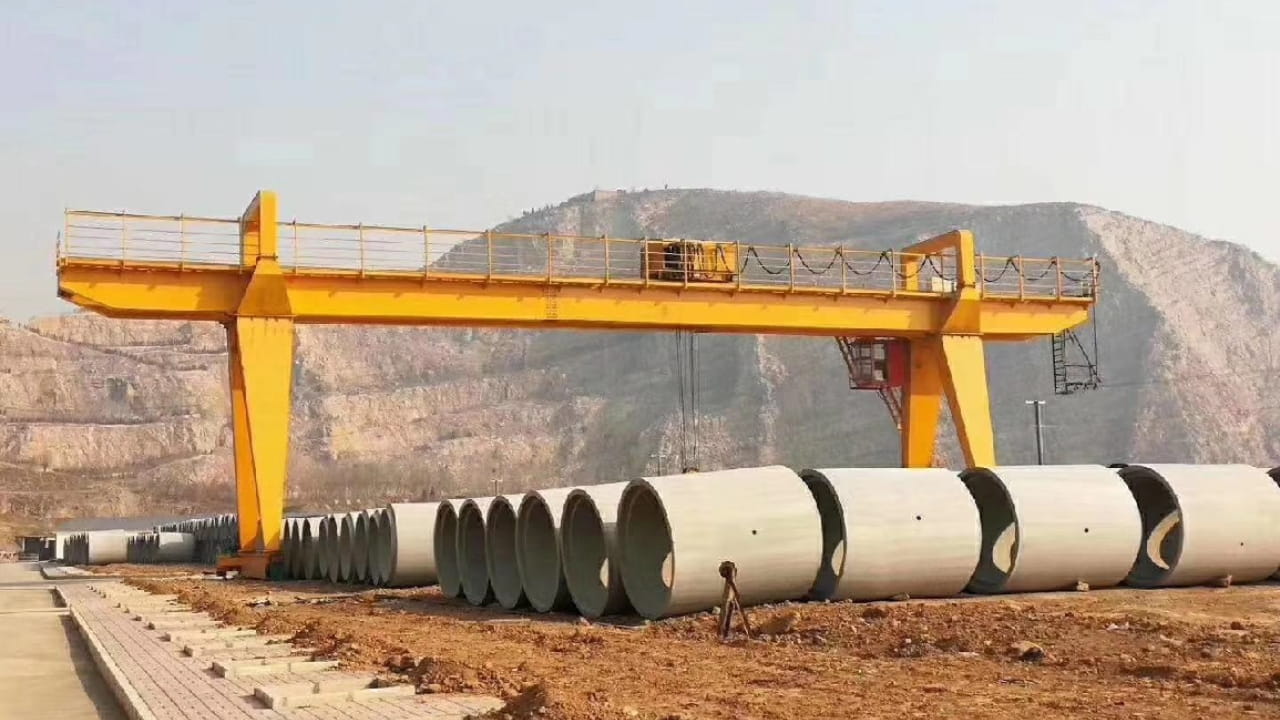

COMPOSIÇÃO BÁSICA PÓSTICO ROLANTE TECTRONIX
1. VIGA PRINCIPAL
- Estrutura de suporte principal, trilho de deslocamento do guincho elétrico.
- Material: Q235B ou Q345B (similar ao Fe37 ou Fe52).
- Ranhura em U, chapa inclinada, chapa nervurada fabricada por curvatura a frio, soldando-se a viga de alma sólida com viga I, ou viga treliçada soldada por conjunto de chapas de aço.
- Viga principal arqueada conforme solicitação, o grau de arqueamento F deve ser de (1/1000~1,4/1000) S, com grau máximo de arqueamento no vão central de S/10.
- Há um assento tipo sela articulado com pernas nas duas extremidades do vão, e há uma placa de aço quadrada conectada à flange.
- Amortecedores nas extremidades da viga garantem o deslocamento seguro do carro ao longo da viga principal.

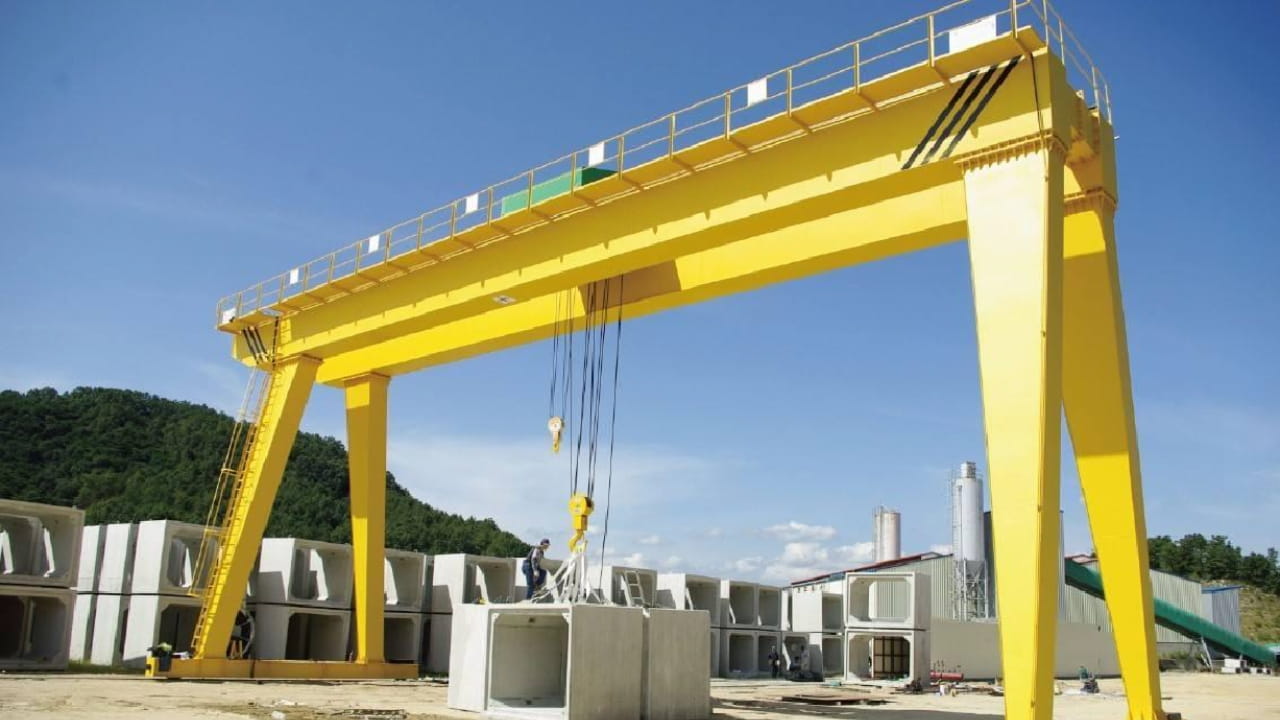

2. COLUNA VERTICAL:
- Pilar trapezoidal isósceles ou trapezoidal direito ou esquerdo soldado treliçado de aço. As flanges largas soldadas na parte superior e as flanges estreitas na parte inferior do pilar aumentam a rigidez e a estabilidade da estrutura do pórtico.
Duas pernas flexíveis projetadas para melhorar o desempenho de deslocamento do guindaste quando o vão for ≥ 30 m.
Parafusos conectam as duas flanges formando uma estrutura em “A”, aumentando a estabilidade do guindaste.
Parafusos conectam a flange de chapa de aço entre as pernas e a viga de base, resultando em uma estrutura simples, fácil de instalar, transportar e armazenar.Ele é feito em alumínio fundido, com material aeronáutico de alta dureza e resistência, garantindo leveza do sistema, que faz com que a máquina atinja altas acelerações com altas velocidades. Nos apoios das cremalheiras de precisão e guias lineares são feitas sinagens de alta precisão.

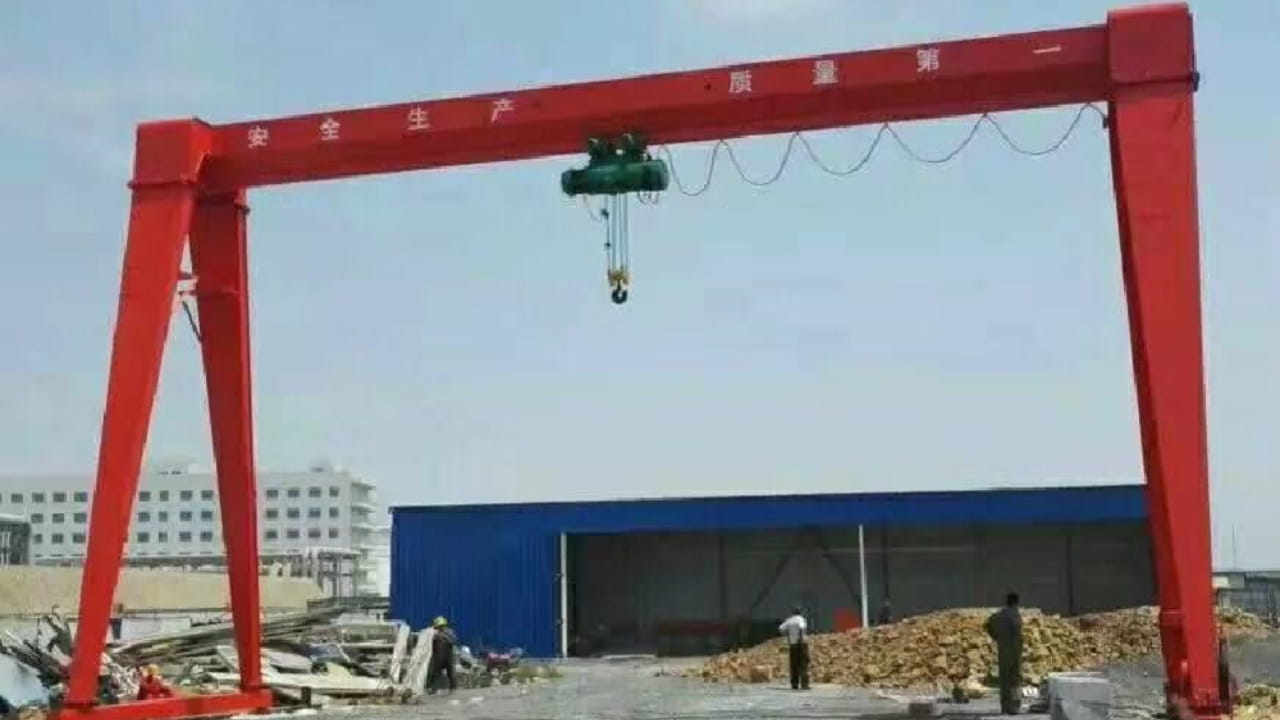

3. GUINDASTE (GUINCHO) DE ELEVAÇÃO

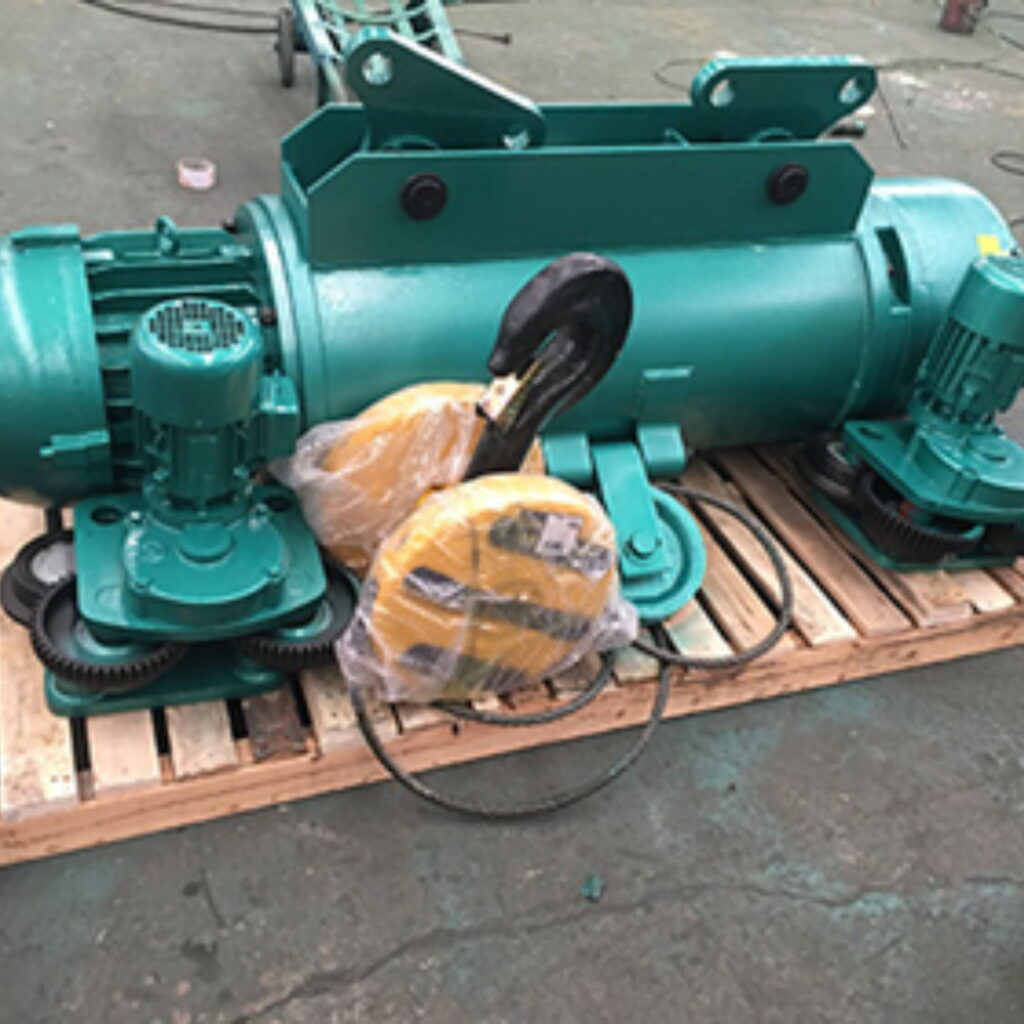

- Mecanismo de Elevação – Talha de cabo de aço CD ou MD
- Mecanismo de Deslocamento da Ponte Rolante Móvel
- Acionamento independente, composto por motor de deslocamento, redutor de deslocamento, conjunto de rodas, etc.
4. RODAS MOTORIZADAS
- Rodas dianteira de tração motorizada, como motor potente, redutor e corrente de tração. Sistema para suportar altas cargas com movimentos suaves e precisos.
5. OPERAÇÃO
- O controle em solo possui alavanca e controle remoto, não sendo necessário contratar um operador específico. Comandos simples de fácil operação. Controlador de alta qualidade com 4 características: à prova d’água, resistente a quedas, à prova de poeira e resistente a ácidos e bases.
7. ARMÁRIO ELÉTRICO
- Os componentes elétricos da máquina são de ótima qualidade.
COMPOSIÇÃO BÁSICA PÓSTICO ROLANTE TECTRONIX
Largura do Vão | Customizável |
Capacidade de levantamento (Carga) | Até 32 Toneladas |
Altura de levantamento | 05 m |
Velocidade levantamento | 7,0 m / min |
Velocidade Deslocamento do Guincho | 20m / min |
Velocidade Deslocamento do Pórtico | 20m / min |
Alimentação | 220Vac – 60Hz / Trifásico |
