A Tectronix detectou uma deficiência no mercado de movimentação de materiais (chapas) para abastecimento de suas máquinas de corte laser. lançando assim uma linha de empilhadeiras a diesel e elétricas. Com tecnologia de ponta, alta qualidade e preços competitivos estes novos produtos Tectronix irão ajudar as empresas a melhorar a sua produtividade, aumentando o lucro com muita segurança e qualidade.
EMPILHADEIRA ELÉTRICA TECTRONIX 1,0 TONELADA
Capacidade máxima de elevação: 1000kgDimensões da estrutura nua: 1,9 × 1,13 × 2,1m
Altura de elevação: 3m (mastro de 2 seções) (personalizável)
Bateria: Cinco baterias de chumbo-ácido 60V 70Ah livres de manutenção (personalizáveis)

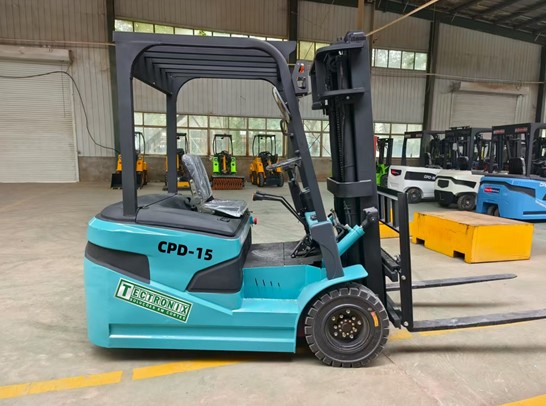

1,5 TONELADAS:
Capacidade máxima de elevação: 1500kgDimensões da estrutura nua: 2,3 × 1,2 × 2,15m
Altura de elevação: 3m (mastro de 2 seções) (personalizável)
Bateria: Cinco baterias de chumbo-ácido 60V 70Ah livres de manutenção (personalizáveis)
2 TONELADAS:
Capacidade máxima de elevação: 2.000kg
Altura de elevação: 3 metros (mastro de 2 seções)
Dimensões da máquina nua: 2,4 × 1,2 × 2,15m (Comprimento: 2,4m, excluindo garfos; Largura: 1,2m; Altura: 2,15m)
Peso total: 3000kg
Comprimento do garfo: 1,22m (garfos forjados, personalizáveis)
Motor de viagem: Motor CA de 5KW
Motor hidráulico: 5KW
Bateria: 10 baterias de chumbo-ácido Chaowei, 60V 140Ah
Método de direção: Direção hidráulica
Carregador: Carregador inteligente de 220V de 6 segmentos
Material da estrutura do pórtico: Aço em forma de C da empilhadeira 120, Q335B
Eixo dianteiro: Eixo dianteiro em aço fundido com suspensão de 220mm
Pneus: Dianteiro 650-10 (pneus sólidos), traseiro 500-8 (pneus sólidos)
Eixo traseiro: Eixo traseiro da placa de folha
Método de frenagem: Freio de mão e freio hidráulico
Configuração da bateria: 10 baterias de chumbo-ácido (5 baterias em série por grupo, depois 2 grupos em paralelo)
Cilindro de elevação: Garfo de elevação de cilindro duplo selado reforçado
Material da estrutura do pórtico: Aço específico para empilhadeira de 120mm
Corrente 20MnSiV: Corrente de 7 placas, alta capacidade de carga
Raio de giro: 2,2m, capacidade de giro de 180° (pode ser girado no local)
Tempo e tensão de carregamento: 6 a 8 horas, 220V (opcional)
Tempo de trabalho contínuo: 4 horas (opcional)
Ângulo de escalada: 20°
O envio inclui: Chave, carregador e kit de ferramentas
Configuração: Iluminação LED, piscas esquerdo e direito, luzes de freio, luzes de direção, painel de instrumentos LCD, buzina elétrica, cintos de segurança, entre outros
2,5 TONELADAS
Capacidade máxima de elevação: 2500kgDimensões da estrutura nua: 2,4 × 1,2 × 2,15m
Altura de elevação: 3m (mastro de 2 seções) (personalizável)
Bateria: Dez baterias de chumbo-ácido 60V 140Ah livres de manutenção (personalizáveis)
3,0 TONELADAS
Capacidade máxima de elevação: 3000kg
Altura de elevação: 3 metros (mastro de 2 seções)
Dimensões da máquina nua: 2,6 × 1,2 × 2,15m (Comprimento: 2,6m, excluindo garfos; Largura: 1,2m; Altura: 2,15m)
Peso total: 3500kg
Comprimento do garfo: 1,22m (garfos forjados, personalizáveis)
Motor de viagem: Motor CA de 7,5kW
Motor hidráulico: 7,5kW
Bateria: 10 baterias de chumbo-ácido Chaowei, 60V 140Ah
Método de direção: Direção hidráulica
Carregador: Carregador inteligente de 220V de 6 segmentos
Eixo dianteiro: Aço fundido suspenso 256
Pneus dianteiros: 650-10 (pneus maciços)
Pneus traseiros: 500-8 (pneus maciços)
Eixo traseiro: Eixo traseiro com mola de lâmina para serviço pesado
Sistema de freio: Freio de mão e freio hidráulico
Cilindro de elevação: Modelo aeronáutico de cilindro duplo selado reforçado
Material do pórtico: Aço 120 específico para empilhadeiras, 20MnSiV
Corrente 20MnSiV: Corrente de 7 placas, alta capacidade de carga
Raio de giro: 2,4m, capacidade de giro de 180° (pode ser girado no local)
Tempo e tensão de carregamento: 6 a 8 horas, 220V (opcional)
Tempo de trabalho contínuo: 4 horas (opcional)
Ângulo de escalada: 20°
O envio inclui: Chave, carregador e kit de ferramentas
Configuração: Iluminação LED, piscas esquerdo e direito, luzes de freio, luzes de direção, painel de instrumentos LCD, buzina elétrica, cintos de segurança, entre outros
3,5 Toneladas:
EMPILHADEIRA ELÉTRICA 4,0 TONELADAS
“Capacidade máxima de elevação: 3500kg
Dimensões da estrutura nua: 2,7 x 1,2 x 2,15 m
Altura de elevação: 3m (mastro de 2 seções)(personalizável)
Bateria: 10 baterias secas de chumbo-ácido Chaowei livres de manutenção, 60V, 200AH (personalizáveis)”
4,0 TONELADAS
Capacidade máxima de elevação: 4000kg
Dimensões da estrutura nua: 2,9 × 1,23 × 2,15m
Altura de elevação: 3m (mastro de 2 seções) (personalizável)
Bateria: Bateria de lítio 80V 200Ah (personalizável)

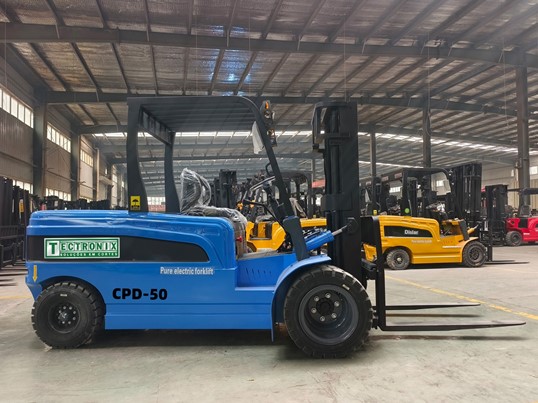

5,0 TONELADAS
Capacidade máxima de elevação: 5000kgDimensões da estrutura nua: 3,1 × 1,23 × 2,15m
Altura de elevação: 3m (mastro de 2 seções) (personalizável)
Bateria: Bateria de fosfato de ferro-lítio 80V 300Ah (personalizável)
7,0 TONELADAS
Capacidade de carga: 7000kg
Peso da tara: 9600kg
Pneus: Pneumáticos/Sólidos (opcional, sem custo extra)
Rodas motrizes (diâmetro × largura): 8,25 × 15mm
Volantes (diâmetro × largura): 250-15mm
Comprimento × largura × altura (excluindo garfos): 3590 × 2000 × 2660mm
Altura da proteção aérea: 2420mm
Dimensões do garfo: 65 × 150 × 1220mm
Largura do suporte do garfo: 1850mm
Distância ao solo: 220mm
Raio de giro: 3180mm
Velocidade de deslocamento (totalmente carregado/descarregado): 12/13,5km/h
Gradiente: 15%
Contrapeso em ferro fundido
Motor de acionamento: 30kW
Motor de elevação: 25,4kW
Bateria: Bateria de chumbo-ácido ou lítio (opcional)
40 baterias de chumbo-ácido 80V 800Ah (carregador 80V 100Ah): 6 a 8 horas para carregar, 5 a 6 horas de autonomia
Bateria de lítio 80V 620Ah (carregador 80V 200Ah): 4 a 5 horas para carregar, 5 a 6 horas de autonomia
ELÉTRICA 8,0 TONELADAS
Capacidade de carga: 8000kg
Peso da tara: 12000kg
Pneus: Pneus pneumáticos/sólidos (opcionais, sem custo extra)
Rodas motrizes (diâmetro × largura): 8,25 × 15
Volantes (diâmetro × largura): 250-15
Comprimento × largura × altura (excluindo garfos): 3725 × 2000 × 2700mm
Altura da proteção aérea: 2420mm
Dimensões do garfo: 85 × 175 × 1220mm
Largura do suporte do garfo: 1850mm
Distância ao solo: 220mm
Raio de giro: 3280mm
Velocidade de deslocamento (totalmente carregado/descarregado): 13/15km/h
Gradiente: 15%
Contrapeso em ferro fundido
Motor de acionamento: 35kW
Motor de elevação: 25,4kW × 2
Bateria: Bateria de chumbo-ácido ou lítio (opcional)
40 baterias de chumbo-ácido 80V 900Ah (carregador 80V 110Ah): carregamento de 6 a 8 horas, proporcionando 6 a 7 horas de autonomia
Bateria de lítio 80V 840Ah (carregador 80V 200Ah): carregamento de 4 a 5 horas, proporcionando 6 a 7 horas de autonomia
EMPILHADEIRA ELÉTRICA 10 TONELADAS
Capacidade de carga: 10000kgPeso da tara: 13200kg
Pneus: Pneus pneumáticos/sólidos (opcionais, sem custo extra)
Roda motriz (diâmetro × largura): 8,25 × 15mm
Volante (diâmetro × largura): 250-15mm
Comprimento × largura × altura (excluindo garfos): 3905 × 2000 × 2820mm
Altura da proteção aérea: 2450mm
Dimensões do garfo: 85 × 175 × 1220mm
Largura do suporte do garfo: 1850mm
Distância ao solo: 220mm
Raio de giro: 3460mm
Velocidade de deslocamento (carga total/descarregada): 13/15km/h
Gradiente: 15%
Motor de acionamento: 35kW
Motor de elevação: 25,4kW × 2
Bateria: Bateria de chumbo-ácido ou lítio (opcional)
40 baterias de chumbo-ácido 80V 1150Ah (carregador 80V 120Ah): tempo de carregamento de 8 a 9 horas, autonomia de 6 a 7 horas
Bateria de lítio 80V 840Ah (carregador 80V 200Ah): tempo de carregamento de 4 a 5 horas, autonomia de 5 a 6 horas
Para Maiores Capacidades de Carga de empilhaderias TECTRONIX Elétricas, favor consultar.
Principais peças de reposição:
2. Motor de deslocamento (incluindo a cabeça da bomba)

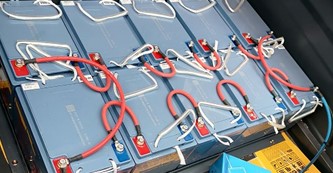

3. Baterias de 12V / 70A/H de ácido-chumbo normais. Elas estão conectadas de forma a gerar 60V/140 A/H. São baterias de automóveis comuns e podem ser adquiridas em qualquer casa de baterias.
4. Pneu sem rastros
5. Chicote elétrico completo para empilhadeira
6. Instrumento de comunicação (Fechadura com interruptor de combinação do instrumento)
7. Instrumento comum (trava de combinação de instrumentos)
8. Volante
9. Selos de óleo hidráulico
10. Mangueiras de óleo hidráulico para todo o veículo (padrão de tecido)
11. Elemento filtrante do óleo hidráulico
12. botão de emergência de alta corrente
13. Caixa de direção
14. Relê do pisca-pisca
15. Conversor de voltagem
16. Pedal acelerador
17. Sirene de ré
18. Buzina elétrica
19. Sapatas de freio
20. Bomba hidráulica de freio
21. Botão do pedal do freio
22. Farol
23. Lanterna traseira
24. Lanterna pisca-pisca(seta)
EMPILHADEIRA DIESEL 2,0 TONELADAS
Modelo do motor: Xinchai C490BPGTipo de energia: Diesel
Potência nominal: 40kW
Torque máximo: 162Nm
Capacidade nominal de elevação: 2.000kg
Altura de elevação: 3000mm
Raio de giro mínimo: 2450mm
Dimensões:
Comprimento (incluindo garfos): 3605mm
Largura: 1160mm
Altura (mastro retraído): 2095mm
Altura de trabalho (mastro totalmente estendido): 4080mm
Peso: 3080kg
Dimensões do garfo (C/L/P): 1070 × 122 × 40mm
Altura da prateleira: 1000mm
EMPILHADEIRA DIESEL 2,5 TONELADAS
Modelo do motor: Xinchai C490BPGTipo de energia: Diesel
Potência nominal: 40kW
Torque máximo: 162Nm
Capacidade nominal de elevação: 2500kg
Altura de elevação: 3000mm
Raio de giro mínimo: 2450mm
Dimensões:
Comprimento (incluindo garfos): 3605mm
Largura: 1160mm
Altura (mastro retraído): 2095mm
Altura de trabalho (mastro totalmente estendido): 4080mm
Peso: 3170kg
Dimensões do garfo (C/L/P): 1070 × 122 × 40mm
Altura da prateleira: 1000mm

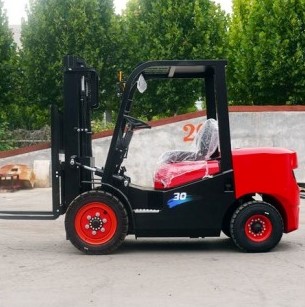

EMPILHADEIRA DIESEL 3,0 TONELADAS
Modelo do motor: Xinchai C490BPGTipo de energia: Diesel
Potência nominal: 40kW
Torque máximo: 162Nm
Capacidade nominal de elevação: 3000kg
Altura de elevação: 3000mm
Raio de giro mínimo: 2530mm
Dimensões:
Comprimento (incluindo garfos): 4075mm
Largura: 1230mm
Altura (mastro retraído): 2110mm
Altura de trabalho (mastro totalmente estendido): 4270mm
Peso: 3170kg
Dimensões do garfo (C/L/P): 1220 × 122 × 45mm
Altura da prateleira: 1225mm

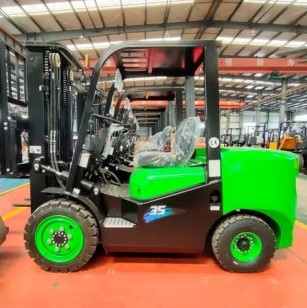

EMPILHADEIRA DIESEL 3,5 TONELADAS
Modelo do motor: Xinchai C490BPGTipo de energia: Diesel
Potência nominal: 40kW
Torque máximo: 162Nm
Capacidade nominal de elevação: 3500kg
Altura de elevação: 3000mm
Raio de giro mínimo: 2530mm
Dimensões:
Comprimento (incluindo garfos): 4075mm
Largura: 1230mm
Altura (mastro retraído): 2110mm
Altura de trabalho (mastro totalmente estendido): 4270mm
Peso: 4400kg
Dimensões do garfo (C/L/P): 1220 × 122 × 45mm
Altura do rack: 1225mm
EMPILHADEIRA DIESEL 4,0 TONELADAS
Modelo do motor: Xinchai C490BPGTipo de energia: Diesel
Potência nominal: 40kW
Torque máximo: 162Nm
Capacidade nominal de elevação: 4000kg
Altura de elevação: 3000mm
Raio de giro mínimo: 2540mm
Dimensões:
Comprimento (incluindo garfos): 4170mm
Largura: 1230mm
Altura (mastro retraído): 2130mm
Altura de trabalho (mastro totalmente estendido): 4270mm
Peso: 4600kg
Dimensões do garfo (C/L/P): 1220 × 122 × 50mm
Altura do rack: 1225mm
EMPILHADEIRA DIESEL 5,0 TONELADAS
Modelo do motor: Xinchai A498Tipo de energia: Diesel
Potência nominal: 48kW
Torque máximo: 250Nm
Deslocamento: 3.168L
Capacidade nominal de elevação: 5000kg
Altura de elevação: 3000mm
Raio de giro mínimo: 2680mm
Dimensões:
Comprimento (incluindo garfos): 4195mm
Largura: 1380mm
Altura (mastro retraído): 2185mm
Altura de trabalho (mastro totalmente estendido): 4250mm
Peso: 5300kg
Dimensões do garfo (C/L/P): 1220 × 122 × 50mm
Altura do rack: 1225mm
Para Maiores Capacidades de Carga de empilhaderias TECTRONIX a Diesel, favor consultar.
Opcionais:
Garfos Especiais (maiores)
2 TONELADAS
2T-1220: 100 × 40 × 1220mm
2T-1370: 100 × 40 × 1370mm
2T-1520: 100 × 40 × 1520mm
2T-1670: 100 × 40 × 1670mm
2T-1820: 100 × 40 × 1820mm
2T-2000: 100 × 40 × 2000mm
3 TONELADAS
3T-1220: 120 × 40 × 1220mm
3T-1370: 120 × 40 × 1370mm
3T-1520: 120 × 40 × 1520mm
3T-1670: 120 × 40 × 1670mm
3T-1820: 120 × 40 × 1820mm
3T-2000: 120 × 40 × 2000mm
2T-1.5m
2T-1.8m
2T-2m
2T-2.5m
2T-3m
2T-1.5m
3T-1.8m
3T-2m
