Máquina De Oxicorte CNC

As máquinas de oxicorte CNC Tectronix, são fabricadas com produtos de alta qualidade, garantindo ótimos cortes com superfícies lisas e com ótimo acabamento.

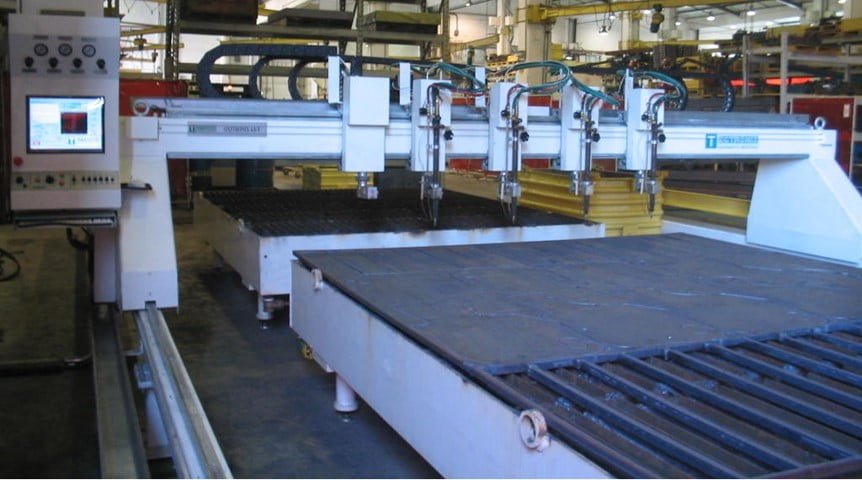

A máquina de oxicorte  CNC é construída em forma de pórtico e com trilhos modulares permitindo que seu comprimento possa se estender para o comprimento útil de 6.000mm, 12.000mm, 18.000mm, 24.000mm e assim por diante. Sua largura útil inicia em 2.500mm, podendo chegar a 5.500mm (customizado).

A mesa de oxicorte CNC, pode ter vários maçaricos (canetas), para cortar qualquer tipo de formas (peças) geométrias, ou com maçaricos especiais para cortar tiras, para fabricação de vigas W, I, para área de construção metálica.

A máquina de oxicorte CNC,  pode ser equipada com a sistema de acendimento automático dos maçaricos (canetas), assim como podem ter sistema de controle de altura automáticos também (controle de altura capacitivo).

A máquina de oxicorte CNC  é um processo de corte ainda muito utilizado na indústria. Como vantagens temos:

  • Corte de grandes espessuras de aço carbono
  • Corte sem chanfro (ângulo de corte zero)
  • Corte de várias peças ao mesmo tempo (temos máquinas com 12 maçaricos ou mais)
  • Bom acabamento de superfície
  • Custo relativamente baixo em relação aos demais processos de corte
  • Baixo consumo de energia elétrica

Longa duração dos bicos de oxicorte

Características Técnicas Oxicorte CNC

Largura Útil de Corte

1.500 a 3.200 mm

Comprimento Útil de Corte

3.000 a 24.000 mm

Garagem

1000 mm

Velocidade Máxima de deslocamento

8 m/min a 25 m/min

Precisão de posicionamento

+/- 0,1 mm

Precisão de repetitividade

+/- 0,1 mm

Alimentação

380 / 220 V

Número de Maçaricos

1 a 12

Espessura Máxima de Corte

350 mm

Potência

~5 KVA

Composição Oxicorte CNC

ESTRUTURA MECÂNICA:

A máquina oxicorte cnc,  é construída em forma de pórtico, montada sobre uma estrutura muito rígida de tubos soldados. A máquina é muito forte e robusta.

Nos trilhos longitudinais são posicionadas as guias para deslizamento do pórtico transversal. As cremalheiras longitudinais estão fixadas na parte externa dos trilhos garantindo precisão no deslocamento.

A velocidade máxima de deslocamento é de até 25.000 mm/min;

Assim como no eixo longitudinal, a tração transversal é feita por pinhão e cremalheira;

No pórtico transversal da máquina de oxicorte CNC é construído em aço onde estão posicionadas a guia transversal, a cremalheira e as estações de oxicorte;

Na mesa de oxicorte CNC é fornecido com uma estação de corte principal onde é posicionado o motor de tração transversal;

Motores

  • Motores DC Brushless (sem escovas) – sem manutenção;
  • Motorização dupla no movimento longitudinal
  • Alto Torque
  • Precisão Total
  • Altas Velocidades
  • ACIONAMENTO DOS MOTORES DIGITAIS;
  • Proteção contra sobretemperatura, sobretensão, sobrecorrente e sobrecarga.
Imagem5
Imagem6
Imagem7
Anterior
Próximo

Controle Numérico Computadorizado (CNC)

Funcionalidades do painel de controle:

  • Botão START / STOP
  • Função Retroceder
  • Tela em português
  • Simulação de corte em velocidade rápida
  • Possibilidade de corte em retalhos (Zero peça)
  • Teste do plasma em manual
  • Pausa no programa com posterior Start
  • Modo de edição do programa para alguma correção
  • Movimento da máquina em todas as diagonais
  • Visualização das peças durante o corte em tempo real com o posicionamento exato da máquina
  • Visualização do programa de corte linha a linha
  • Biblioteca parametrizável com 49 peças
  • Função de Corte Comum)
  • Função de Nesting (arranjo)

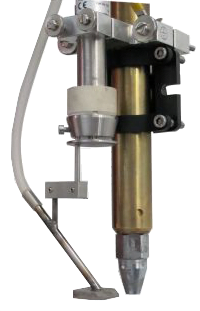

Controle De Altura Capacitivo Máquina De Oxicorte CNC

Com este sensor automático de altura a máquina de oxicorte CNC da Tectronix o maçarico se ajusta automaticamente a chapa de corte, mesmo que a chapa tenha imperfeições ou empene durante o corte.

A máquina de oxicorte CNC, com este sistema ajustamos a sensibilidade do sensor capacitivo e a altura desejada do bico de corte em relação a chapa eu está sendo cortada.

Imagem8

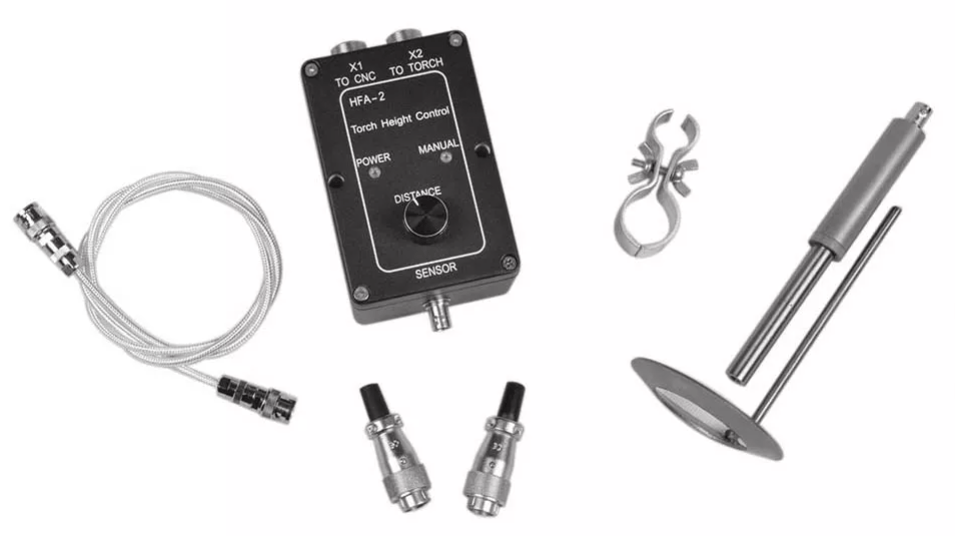

Sensor Capacitivo Oxicorte
Anterior
Próximo
Imagem11

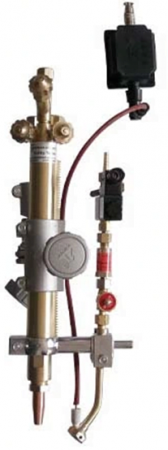

Acendimento Automático

A máquina de oxicorte CNC também pode ser equipada com sistema de acendimento automático dos maçaricos, tudo controlado pelo CNC.

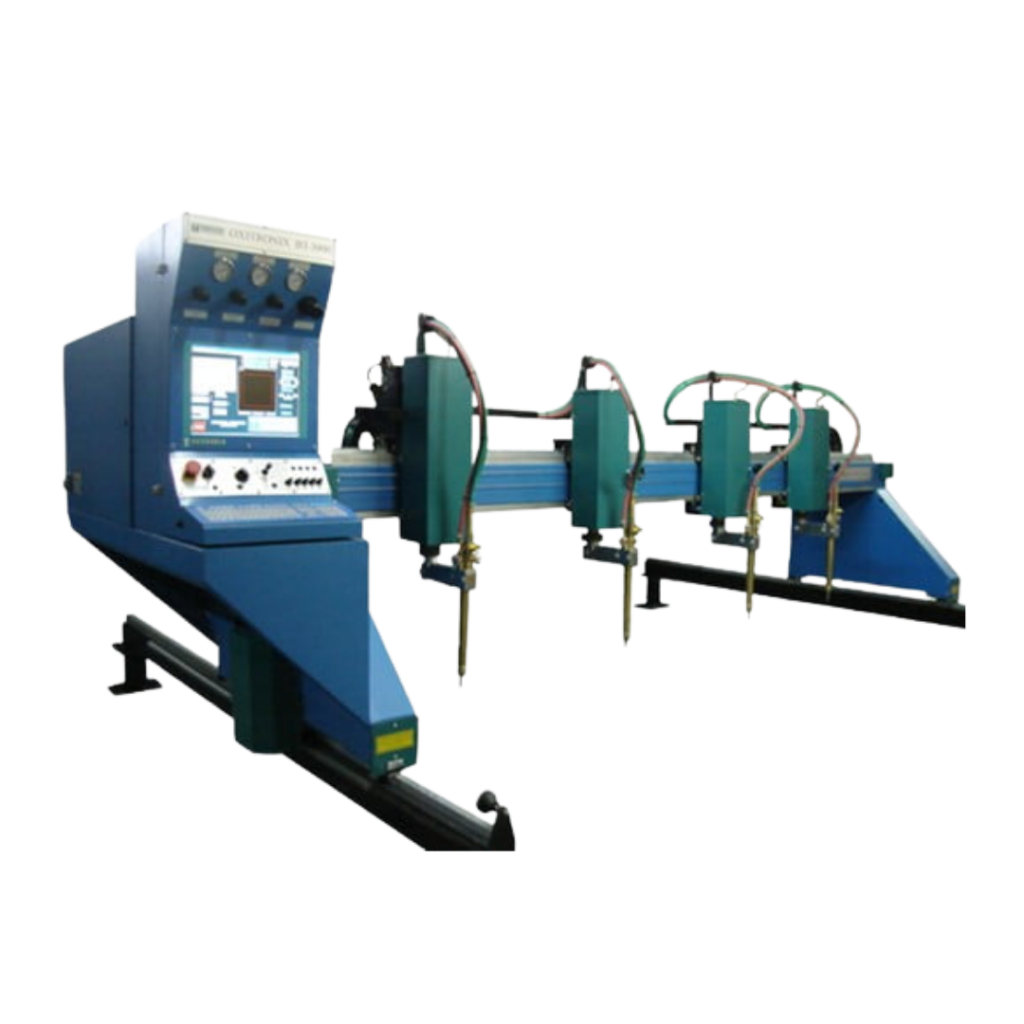

Máquina De Oxicorte Cnc 3x6m, Com 4 Maçaricos

Nas máquinas de oxicorte CNC da Tectronix são utilizados maçaricos com tecnologia Harrys (USA), que são mis rápidos e econômicos. Abaixo tabela de corte:

Código

Espessura Da Chapa (mm)

Veloc. Do Corte (mm/min.)

Pressão De Corte (Bar)

Pressão de OX. Pré-Aquecimento (Alta¹ - Baixa) (Bar)

Vazão de OX. De Corte (L/h)

Pressão de OX. Pré-Aquecimento (Alta - Baixa) (L/h)

Pressão de COMB. Pré-Aquecimento (Alta - Baixa) (L/h)

Potência de Aquecimento (Alta - Baixa) (Kcal/h)

Largura Do Corte (mm)

6290-5/0 VVC

1-4

750 - 550

4,0

0,7 - 0,4

650

1410 - 900

350 - 230

7800 - 5100

1,3

6290-4/0 VVC

4-6

700 - 520

2,5

1,0 - 0,5

1130

1410 - 900

350 - 230

7800 - 5100

1,5

6290-3/0 VVC

6-9

650 - 480

5,0

2,5 - 0,7

2260

2800 - 1200

700 - 300

15600 - 6700

1,8

6290-00 VVC

9-12,5

630-450

5,0

2,5 - 0,7

2540

2800 - 1200

700 - 300

15600 - 6700

1,8

6290-0 VVC

12,5 - 20

600 - 400

6,0

2,5 - 0,7

3530

2800 - 1200

700 - 300

15600 - 6700

2,0

6290-0 1/2 VVC

20 - 35

550 - 360

7,0

2,5 -0,7

4000

2800 - 1200

700 - 300

15600 - 6700

2,0

6290-1 VVC

35 - 60

480 - 220

7,0

2,5 - 0,7

5560

2800 - 1200

700 - 300

15600 - 6700

2,3

6290-1 1/2 VVC

60 - 75

310 - 200

6,5

2,5 - 0,7

7070

2800 - 1200

700 - 300

15600 - 6700

2,8

6290-2 VVC

75 - 125

280 - 180

7,0

2,5 - 0,7

9000

2800 - 1200

700 - 300

15600 - 7400

3,0

6290-2 1/2 VVC

125 -150

200 -160

6,5

2,5 - 0,7

2800 - 1200

700 - 300

15600 - 7400

3,3

6290-3 VVC

150 - 175

180 - 150

7,0

2,5 - 0,7

12000

2800 - 1200

700 - 300

15600 - 7400

3,5

6290-4 VVC

175 - 200

180 - 150

6,5

2,5 - 0,7

14850

3000 - 1300

750 - 330

16700 - 7400

4,0

6290-5 VVC

200 - 225

150 - 130

6,0

2,8 - 0,7

16410

3000 - 1300

750 - 380

16700 - 8500

5,0

6290-5 1/2 VVC

225 -250

130 -110

6,0

2,8 - 0,7

16980

3000 - 1300

750 - 410

16700 - 9100

6,4

6290-5NH

225 - 250

130 -110

4,0

2,8 - 0,7

16980

3000 - 1300

750 - 470

16700 - 10500

6,4

6290-6NH

250 - 275

130 - 110

4,0

2,8 - 0,7

19520

3000 - 1300

750 - 470

16700 - 10500

6,4

6290-7NH

275 - 300

120 - 100

4,5

3,5 - 0,7

23340

3580 - 2510

900 - 630

20100 - 14000

6,4

6290-8NH

300 - 380

110 - 90

4,5

3,5 - 0,7

23340

3580 - 2510

900 - 630

2100 - 14000

7,6

Software Cadcam - Smartnix – Com Nesting (Arranjo) Automático

Arranjo Automático

Sangria de Corte

Relatório Gerencial

Neste software da máquina de oxicorte CNC temos como principais características:

– Importação de desenhos de AutoCad (DWG e DXF)

– Giro, Espelho, Trim, Zoom  de peças

– Arranjo (Nesting) das peças em manual e automático

– Entrada e saídas de corte automático

– Parametrização da sangria (Kerf) de corte, de acordo com as fontes utilizadas

– Simulação de corte em 2D e 3D

– Alteração no sentido de corte

– Geração da velocidades de corte diferentes para retas e raios

– Função de ponte (uni duas ou mais peças), economiza piercing (furos)

– Função de marcação

– Relatórios com os tempos de corte

– Geração da linguagem ISO para máquina
