Laser de Fibra de Alta Potência Industrial

Máquina De Corte Laser Fibra Ótica De Alta Potência Mega-X

As máquinas lasers de fibra ótica de alta potência da Tectronix partem de 6.000W podendo ultrapassar os 100.000W. As lasers de alta potência cortam aço carbono em alta velocidade utilizando ar comprimido. A cada 1000W as máquinas lasers de alta potência cortam a espessura de 1,0mm em aço carbono com alta velocidade. Com uma potência de 12.000W as máquinas lasers de alta potência podem cortar 12mm em aço carbono na velocidade de 5.500 mm/min, utilizando o ar comprimido. E cortarem até a espessura de 45mm em aço carbono, utilizando o oxigênio (O2) .

As máquinas laser de fibra ótica de alta potência de 20.000W podem cortar 12mm em aço carbono na velocidade de 9.000 mm/min, e 20mm de espessura na velocidade de 3.500 mm/min, utilizando o ar comprimido. E cortarem até a espessura de 80mm em aço carbono, utilizando o oxigênio (O2).

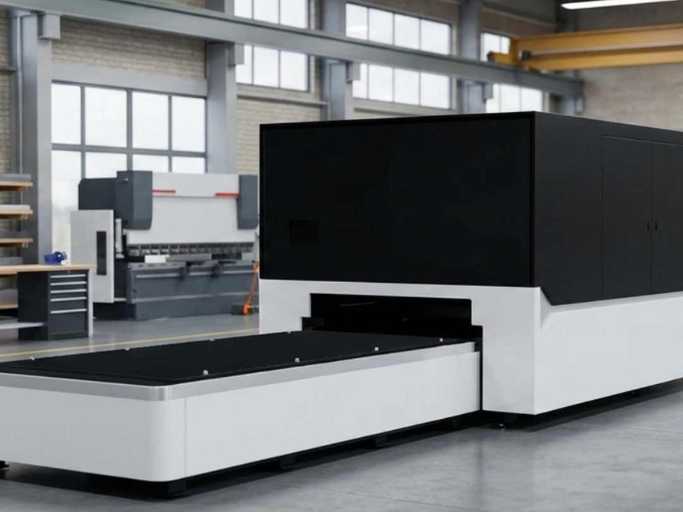

Máquina De Corte Laser Fibra Ótica Modelo Mega-X

As Máquina de corte a laser por fibra óptica de ALTA POTÊNCIA são as do modelo MEGA-X, e estão disponíveis nos tamanhos a partir de 2.500x6000mm com potência de 6.000W a 100.000W. A laser de fibra óptica é um sistema de laser com tecnologia avançada, o qual possui alta qualidade nos raios laser.

As Máquina de corte a laser por fibra óptica de ALTA POTÊNCIA são as do modelo MEGA-X, que são fabricadas aqui no Brasil, com estrutura muito robusta e forte. As máquinas laser de lata potência são fabricadas com componentes de alta qualidade e alta performance. Todos os principais componentes são facilmente encontrados no mercado brasileiro. A TECTRONIX tem a melhor relação custo-benefício em MÁQUINAS DE CORTE LASER DE ALTA POTÊNCIA.

A máquina laser de fibra de ALTA POTÊNCIA tem um consumo de energia muito menor, comparado a laser de CO2. O rendimento da máquina laser de fibra de ALTA POTÊNCIA é excelente com uma qualidade de corte muito boa também.

As vantagens das MÁQUINAS LASERS DE ALTA POTÊNCIA, são as altas velocidades de cortes, especialmente se o material for aço carbono e o gás utilizado for ar comprimido.

Máquina de laser de fibra ótica para corte de chapas de diversos materiais, como aço carbono, aço inoxidável, liga de alumínio, liga de titânio, aço galvanizado, cobre e outros.

Toda a linha pode realizar operação inteligente totalmente automática para garantir que o processo de produção seja autônomo

As MÁQUINAS LASERS DE ALTA POTÊNCIA, podem ser abertas, ou carenada, com mesas simples ou mesas duplas.

Aplicações: corte laser de chapas metálicas, setor aero-espacial, eletrônicos, eletrodomésticos, peças de metrô/trem, indústria automotiva, setor de máquinas agrícolas, componentes de precisão, navios, equipamentos metalúrgicos, elevador, máquinas industriais, brindes e artesanato, ferramentas, adornos e outros.

Principais Características Técnicas Máquina Laser De Fibra Ótica De Alta Potência Mega-X

Modelo

MEGA-X1560 – MEGA-X3060 – MEGA-X3012 – MEGA-X3024

Dimensão útil de corte

1,5×6,0m – 3,0×6,0m -3,0×12,0m 3,0×24,0m

MAX / IPG / RAYCUS

6KW / 12KW / 20KW / 30KW / 40KW / 60KW / 80KW / 100KW

Servomotor AC – Brushless

DELTA / INVT / FUJI / YASKAWA (Japão)

Simples ou Dupla

BOCI / RAYTOOLS / PRECITEC

+/-0,01mm

Aberta ou Carenada

0,8 G – 2 G

80 – 145 m/min

Oxigênio / Nitrogênio / Ar Comprimido

Boci / Raytools / ESA

220 Vac / 380Vac Trifásico

0° – 40°C

Frontal / Traseira

Outras Informações:

Mesa de Corte Dupla Automática

A máquina de corte laser de fibra possui mesa dupla, enquanto uma mesa está na posição de corte a outra está carregada com chapa, quando acaba o corte da primeira chapa a máquina faz a troca automática das mesas, possibilitando o descarregamento das peças cortadas e o carregamento da nova chapa, fazendo que a produtividade do equipamento seja alto.

Base Estrutural

A máquina é construída em forma de pórtico, com estrutura soldada em aço. As bases laterais são fabricadas em aço, sendo que todas as bases de apoio do sistema são usinadas e retificadas para apoio das guias lineares prismáticas retificadas. Depois de soldada a estrutura é levada um forno onde temos temperaturas na ordem de ~650° C, para alívio de tensão. Com isso evitamos erros de medidas nas diferentes temperaturas de trabalho do equipamento.

Pórtico Transversal

A máquina laser de fibra tem o seu pórtico tranversal feito em alumínio fundido, com material aeronáutico de alta dureza e resistência, garantindo leveza do sistema, que faz com que a máquina atinja altas acelerações com altas velocidades. Nos apoios das cremalheiras de precisão e guias lineares são feitas usinagens de alta precisão.

Processamento

A máquina laser de fibra de ALTA POTÊNCIA tem alta velocidade.

A viga cruzada leve pode garantir que a máquina tenha alta velocidade de movimento e melhorar a eficiência do processamento.

A máquina laser de fibra de ALTA POTÊNCIA é mais eficiente.

A viga de perfil de alumínio da indústria aeroespacial faz com que o equipamento tenha um desempenho dinâmico eficiente, melhorando consideravelmente a eficiência do processamento e garantindo a qualidade do processamento.

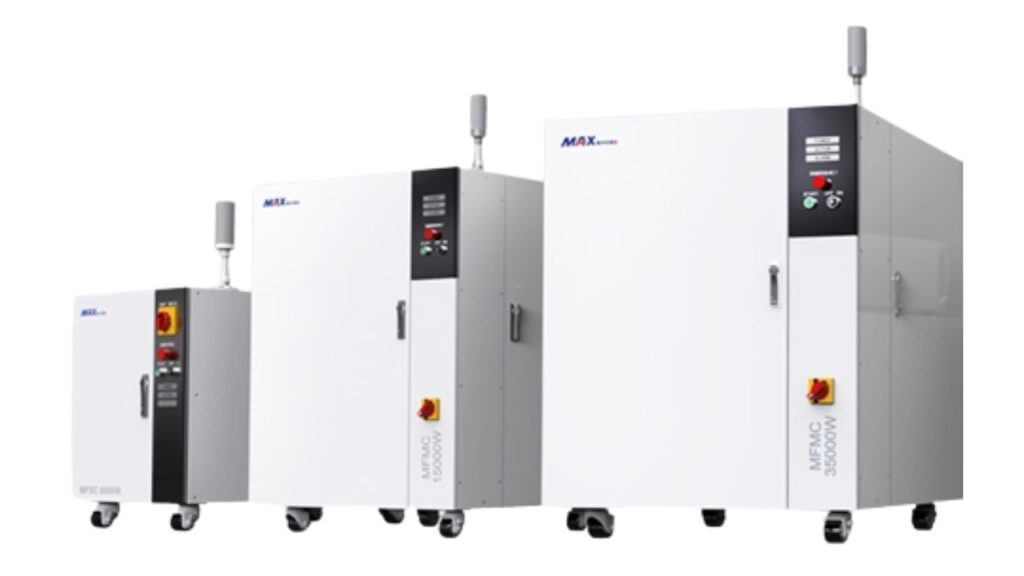

Fonte De Laser De Fibra Ótica

Uma marca consolidada na Ásia e Europa, com vida útil de mais de 100.000 horas. Elas se encontram nas potências de 6KW, 12KW, 15KW, 20KW, 30KW, 40KW, 60KW, 80KW e 100KW.

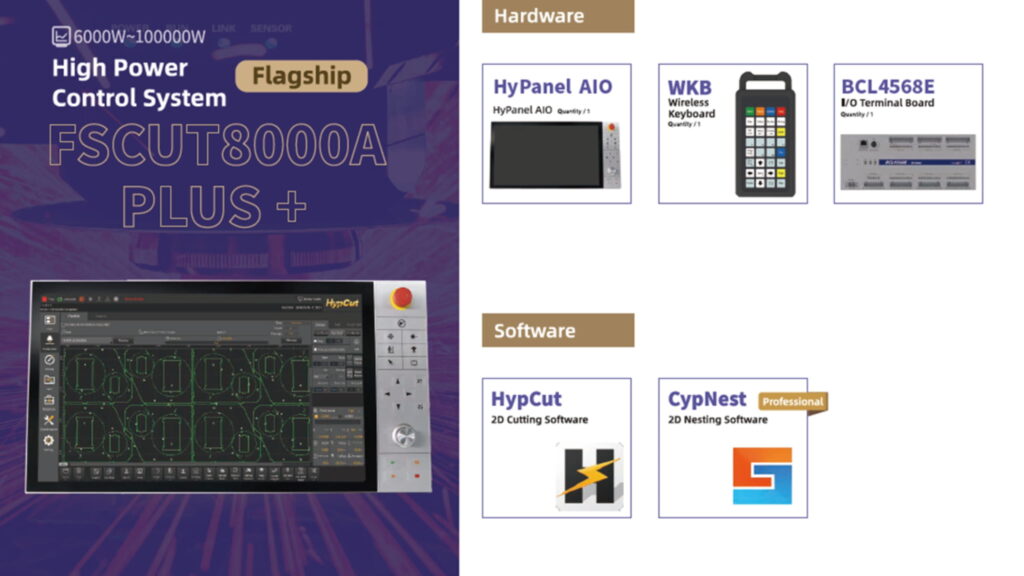

CONTROLADORES CNC (BOCI e RAYTOOLS)
Linha Bochu (BOCI) – FSCUT8000 PLUS (6 a 100KW)

LINHA RAYTOOLS – XC6000 (6 a 100KW)

Destacamos suas principais características:

Plataforma WINDOWS
Interface amigável.
Controle Remoto completo e funcional
Hard Disk sólido (silicon disk), não trava, alta velocidade de processamento.
CYPNEST – Nesting Automático
Simulação do corte em alta velocidade.
Tecnologia de corte através do material e espessura.
Controle de altura do cabeçote automático
Tela colorida de 24”.
Comunicação ETHERNET e entrada USB
Monitoração constante dos consumíveis do laser e aviso quando gastos
Teclas de Start e Stop no próprio CNC
CONTROLE REMOTO SEM FIO

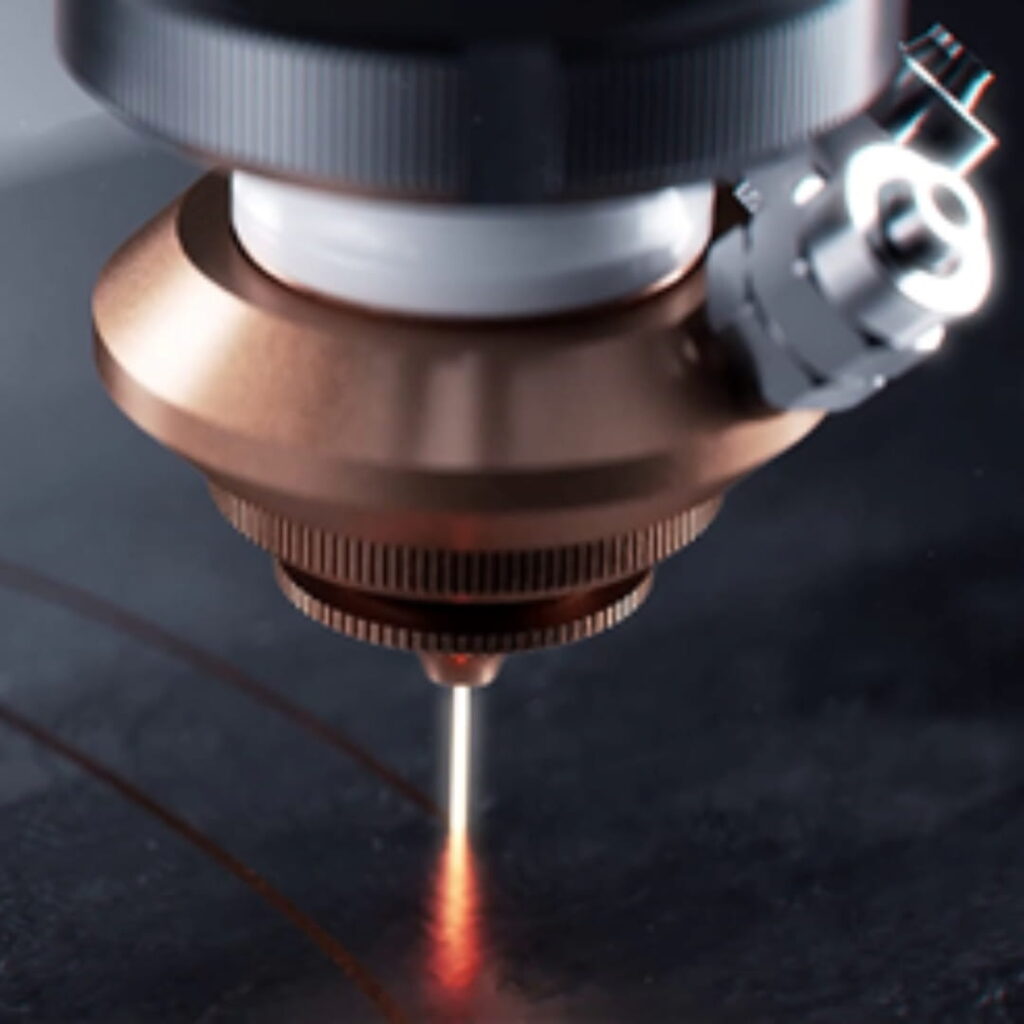

Cabeçote De Corte

A máquina de corte laser de fibra pode ter uma das 3 melhores marcas de cabeçote do mundo: WSX, RAYTOOLS ou PRECITEC. Todos com foco automático.

Se houver ondulações na chapa o cabeçote acompanha e mantém sempre a distância correta entre a chapa e a lente de foco.

A máquina de corte laser de fibra ótica possui cabeçote com proteção múltipla. São 3 peças de lente de proteção, proteção altamente eficaz da lente de foco e da lente de colimação. O cabeçote possui resfriamento óptico de água de 2 vias, estendendo efetivamente o tempo de trabalho contínuo.

A máquina de corte laser de fibra tem um sistema de Foco Automático de Alta precisão e velocidade. A velocidade de focagem é de 100 mm/s e a precisão de repetição é de 1 μM. Classe IP65 à prova de poeira, placa de cobertura de espelho com proteção de patente, à prova de poeira sem ângulo morto.

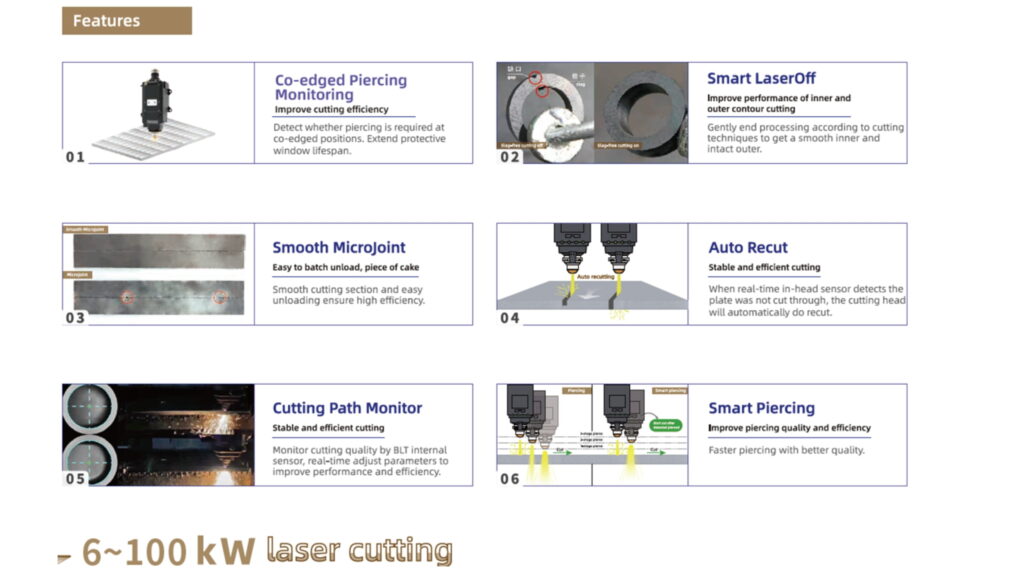

Cabeçote De Corte a laser inteligente BS20K CAT Plus-2D

Potência de 20 kW; Design tudo-em-um. Tecnologia de sensor totalmente inteligente com monitoramento de status em tempo real por aplicativo ou CNC. Foco automático por EtherCAT, Profinet, 0-10 V ou pulso.

Os cabeçotes de corte da Raytools tem a melhor relação custo-benefício do mercado, com boa estabilidade que proporcionam ótimos cortes. Eles tem boas tecnologias muito similares aos cabeçotes das Bochu (Boci).

As Máquina de corte a laser por fibra óptica de ALTA POTÊNCIA são as do modelo MEGA-X podem ser equipadas com os cabeçotes da RAYTOOLS, que terão um melhor custo-benefício, mas com ótimas qualidades de corte ou se o cliente preferir podemos colocar os cabeçotes da BOCHU (Boci), que são mais tradicionais de LASER DE ALTA POTÊNCIA.

Cabeçote BOCHU (BOCI)

A máquina de corte laser de fibra ótica de ALTA POTÊNCIA TECTRONIX, possui cabeçote com proteção múltipla. São 3 peças de lente de proteção, proteção altamente eficaz da lente de foco e da lente de colimação. O cabeçote possui resfriamento óptico de água de 2 vias, estendendo efetivamente o tempo de trabalho contínuo.

A máquina de corte laser de fibra de ALTA POTÊNCIA tem um sistema de Foco Automático de Alta precisão e velocidade. A velocidade de focagem é de 100 mm/s e a precisão de repetição é de 1 μM. Classe IP65 à prova de poeira, placa de cobertura de espelho com proteção de patente, à prova de poeira sem ângulo morto.

CHILLERS DE 6KW A 100KW – S&A (TEYU)

As Máquina de corte a laser por fibra óptica de ALTA POTÊNCIA MEGA-X, são equipadas com com chillers da marca S&A, a mais confiável, segura e estável do mundo. Ela tem os modelos para as máquinas de corte laser de alta potência de 6KA a 100KW.

S&A O laser refrigerado a ar Teyu refrigerador CWFL-20000 apresenta uma configuração de circuito duplo e é aplicável para resfriar laser de fibra de até 20 kW .

Os resfriadores de água da série CWFL são tão multifuncionais que o laser de fibra e o cabeçote do laser podem ser resfriados pelo sistema de controle de baixa temperatura e pelo sistema de controle de alta temperatura, respectivamente, ao mesmo tempo, o que pode reduzir significativamente a geração de água condensada e economizar custos e espaço.

S&A Os resfriadores industriais Teyu são aplicáveis para resfriar lasers de fibra da IPG, MAXPHOTONICS, RAYCUS Trumpf, Rofin, Coherent e SPI e fornecem resfriamento eficaz para máquinas de corte a laser, máquinas de solda a laser e máquinas de marcação a laser.

SERVOMOTORES INVT

As Máquina de corte a laser por fibra óptica de ALTA POTÊNCIA MEGA-X possuem os servomotores de movimento INVT têm uma variedade de funções de controle de movimento e desempenho estável do produto para atender à demanda dos clientes por diferentes desenvolvimentos de equipamentos de produção. Os produtos adotam design incorporado e podem ser executados off-line, enquanto os clientes não precisam configurar o computador mestre. Eles são amplamente utilizados na fabricação de eletrônicos de precisão, corte CNC, máquinas-ferramentas CNC, robôs, impressão, etc. Eles possuem suporte técnico permanente da TECTRONIX e da empresa KALATEC (revendedor autorizado), o que facilita muito uma possível assistência técnica e venda de peças.

A comunicação entre os servomores, e as placas de controle é feita via EtherCat, a última tecnologia em comunicação de sistemas.

Mas se o cliente preferir outras marcas de servomotores, como Panasonic, Yaskawa, Fuji, Delta, podemos substituir.

SISTEMA DE TRAÇÃO

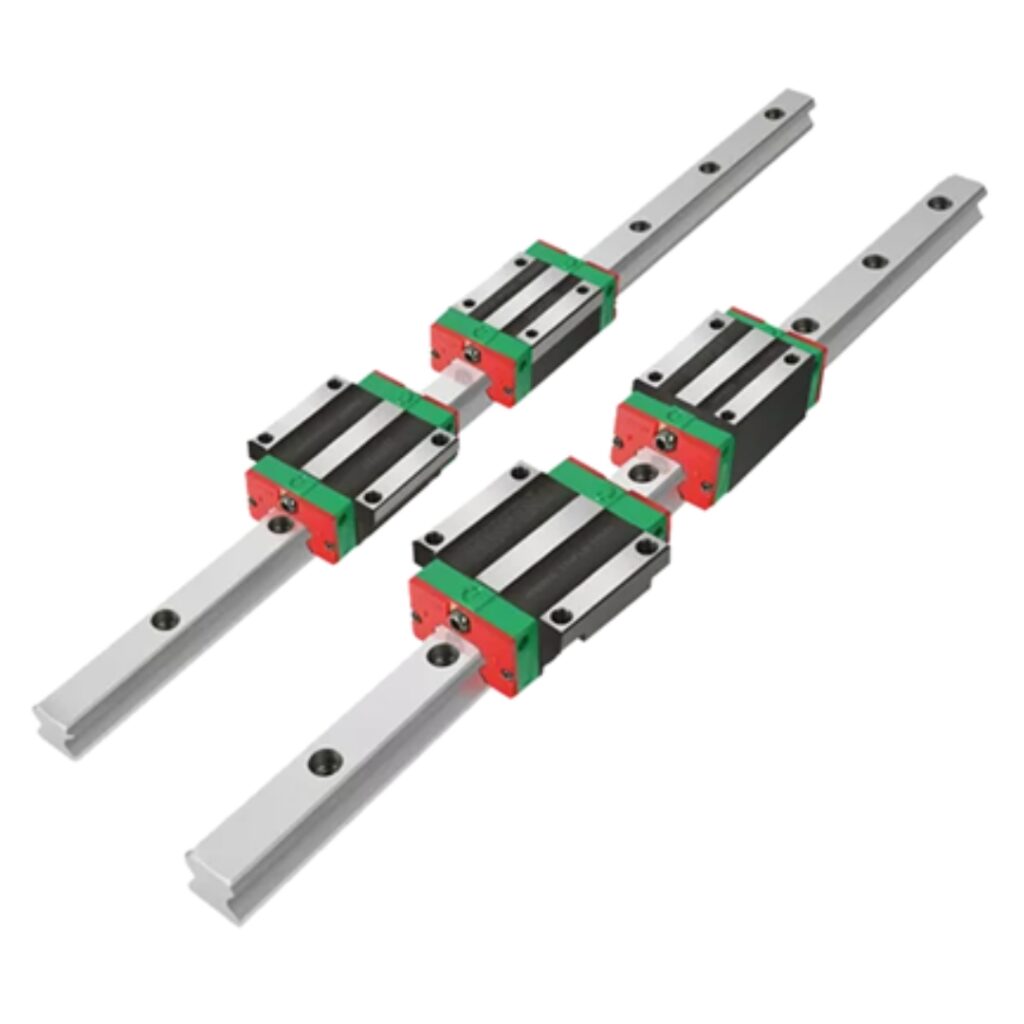

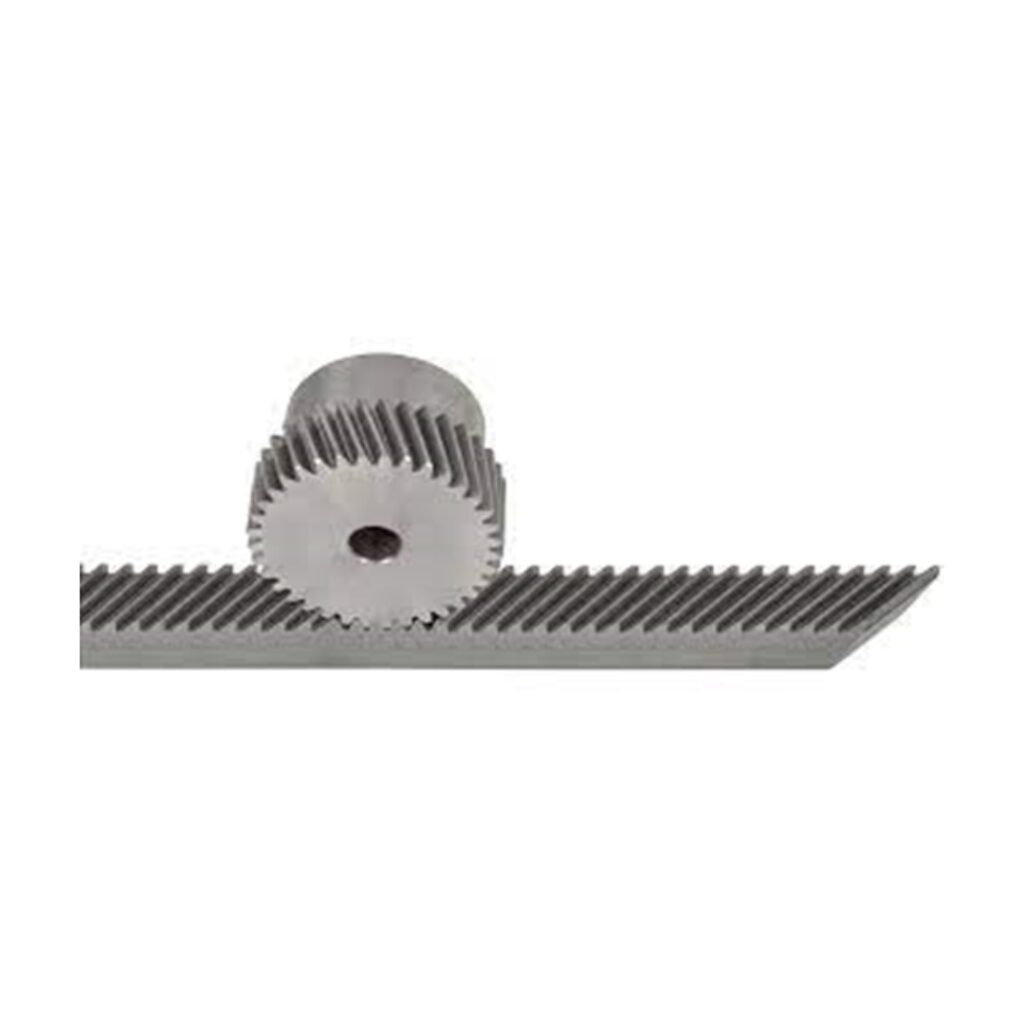

O sistema de tração das máquina de corte a laser por fibra óptica de ALTA POTÊNCIA MEGA-X, é composto por guias lineares da HIWIN, de 35mm no sentido longitudinal e de 25 no sentido transversal. A movimentação é feita por cremalheira e engrenagens helicoidais de módulo M2,5 de precisão.

Assim como os redutores de velocidade de alta precisão, com backlash (folga) menor-igual 3 arco minuto, um dos mais preciso do mercado. Eles tem alto rendimento.

Controle dos gases

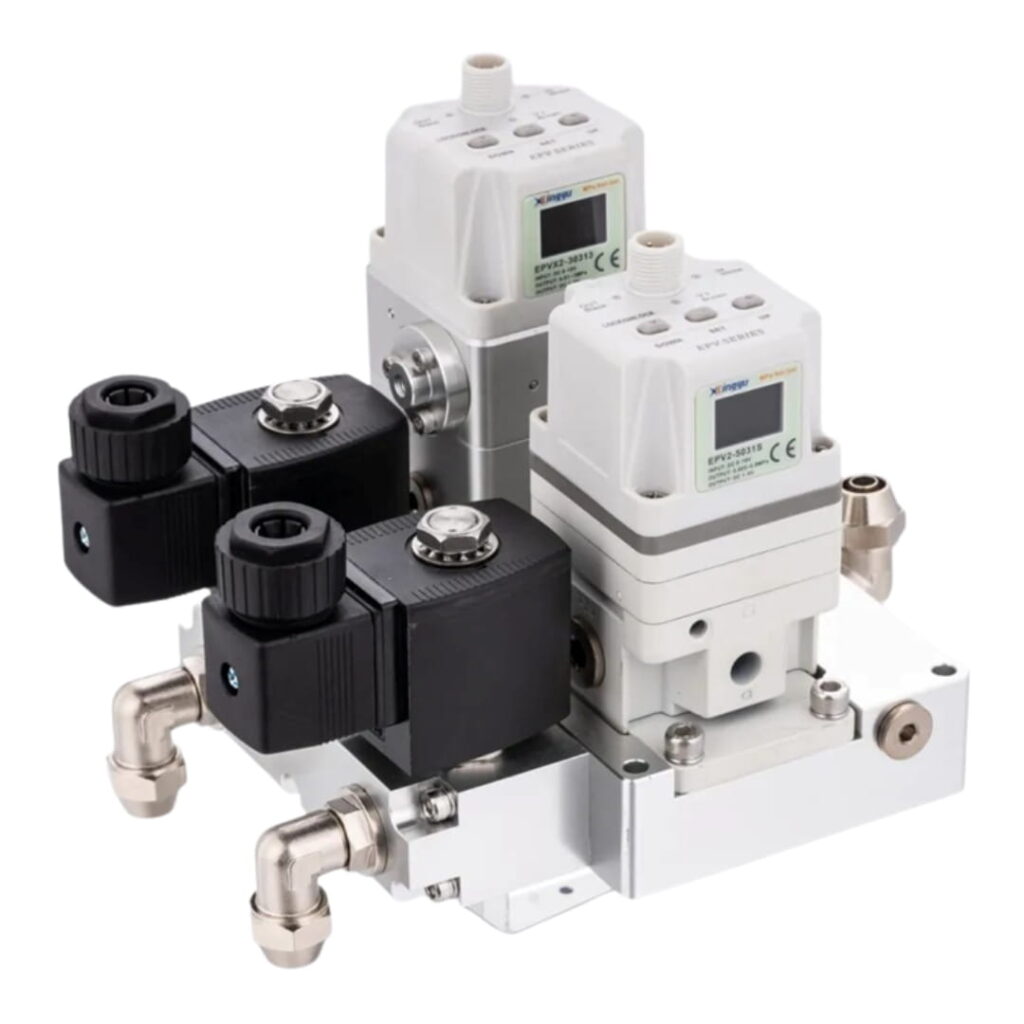

As Máquina de corte a laser por fibra óptica de ALTA POTÊNCIA MEGA-X possuem um manifold com duas válvulasde gases, para o ar comprimido/nitrogênio (alta-pressão) e outra para o oxigênio (baixa pressão), onde ambas são controladas pelo CNC, assim como duas VÁLVULAS PROPORCIONAIS de controle das altas e baixas pressões do sistema de corte, sendo controladas pelo CNC, obtendo assim um controle processo das pressões de corte, resultando um ótimo acabamento de corte.

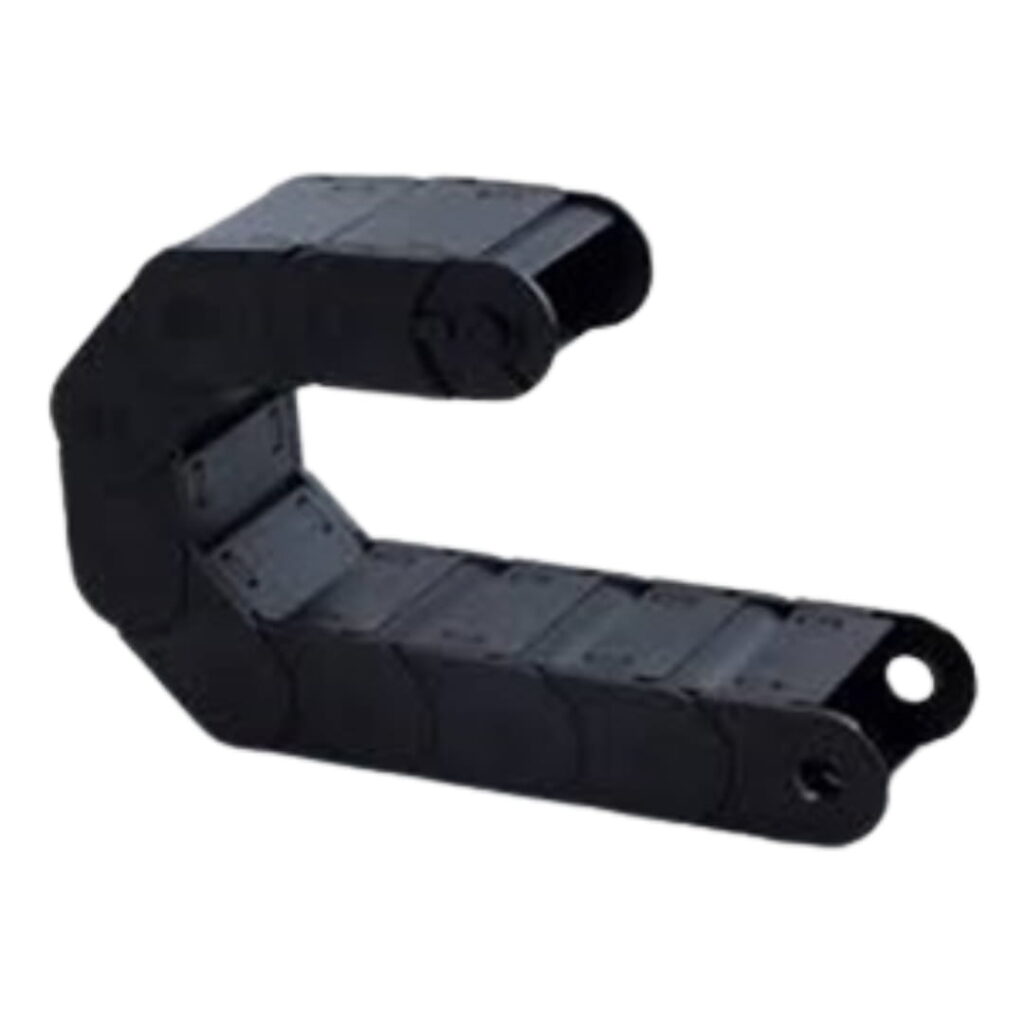

As Máquina de corte a laser por fibra óptica de ALTA POTÊNCIA MEGA-X possuem esteira porta cabos nos 3 eixos, X, Y e Z, para proteção dos cabos elétricos, tubos dos gases, fibra ótica, etc.

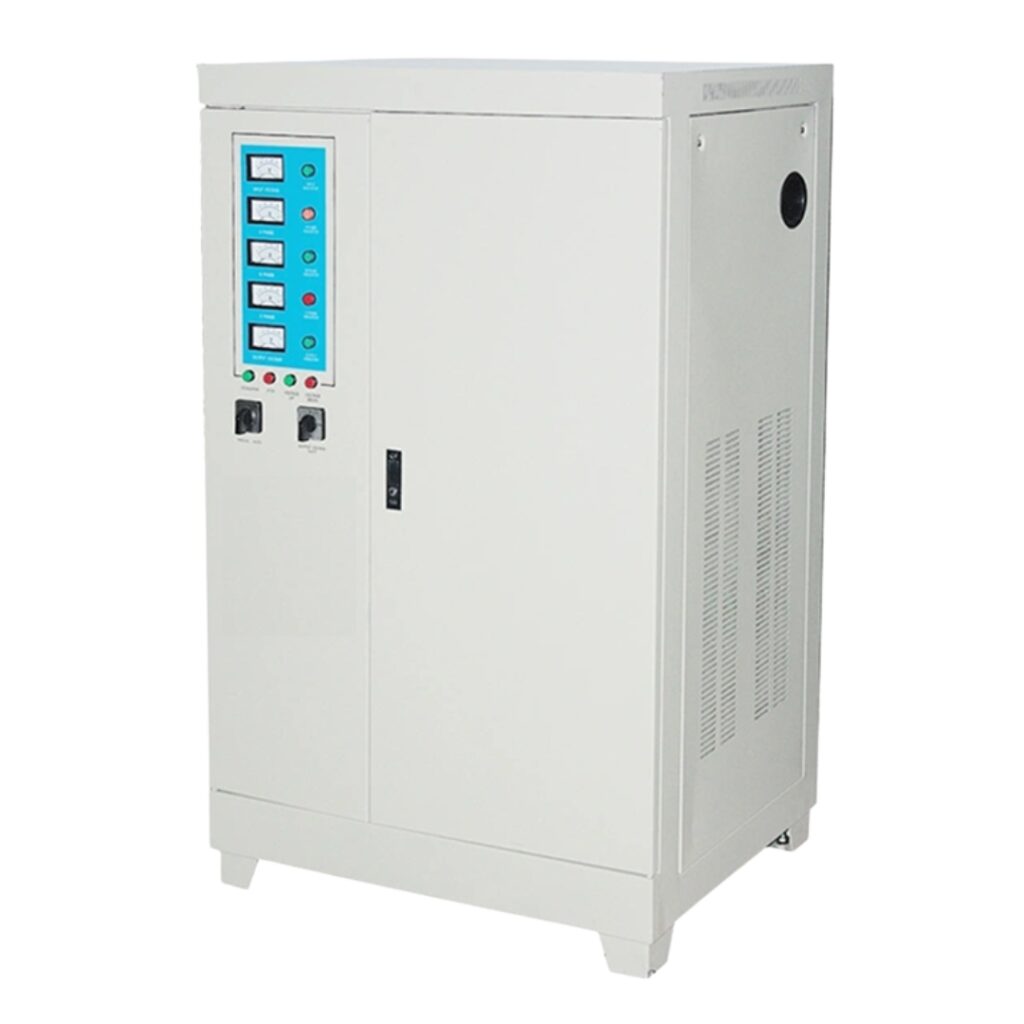

Estabilizador de tensão a partir de 30KVA até 500KVA

As Máquina de corte a laser por fibra óptica de ALTA POTÊNCIA MEGA-X, podem ser equipadas com com estabilizadores de tensão.

Um estabilizador de tensão industrial é um equipamento robusto que corrige flutuações na rede elétrica, protegendo máquinas e equipamentos sensíveis de picos, quedas e surtos, garantindo uma tensão de saída constante e segura (3x380Vac) mesmo com variações amplas na entrada, sendo crucial para o bom funcionamento das máquinas lasers de alta potência.
