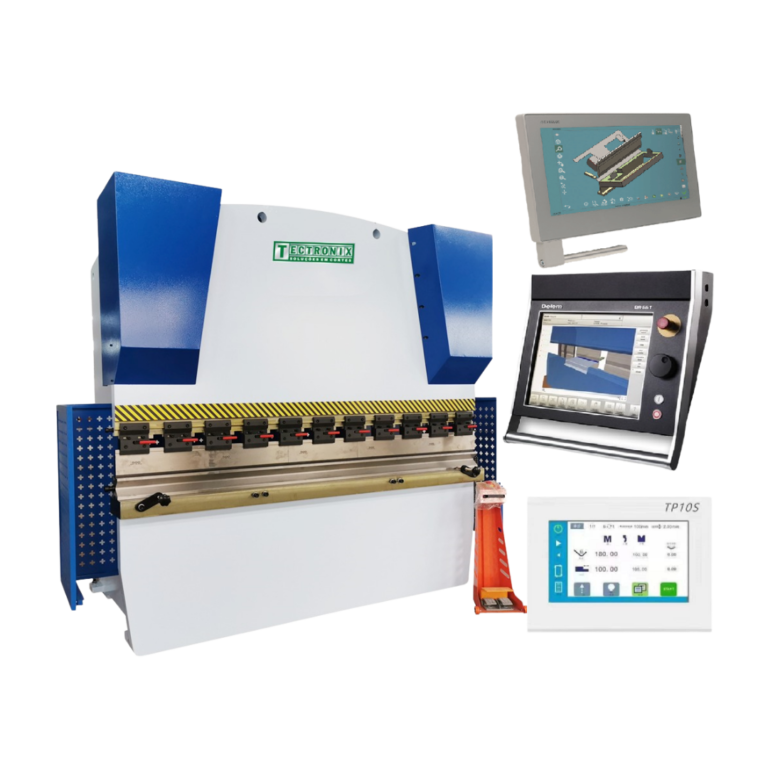

Prensa Dobradeira Hidráulica CNC

Design totalmente otimizado. Máquina monobloco soldado  por robôs e aparelhos de soldagem pulsada de última geração.

  • Processo de alívio de tensões por tratamento de térmico.
  • Top-drive hidráulico, estabilidade e confiabilidade, parada mecânica, barra de torção de aço para manter a sincronização, alta precisão.
  • Sistema hidráulico integrado, mais confiável e de fácil manutenção. e o sistema hidráulico da Bosch Rexroth, Alemanha.
  • Proteção do limite de deslocamento, proteção total da máquina com intertravamento de segurança.
  • O mecanismo síncrono mecânico e a compensação complexa são projetados de forma a aumentar a precisão das peças.
  • O curso e a distância do medidor traseiro são ajustados pelo motor e são bem ajustados manualmente, o ajuste é exibido pelo controlador TP10S
  • O modo único em polegadas que está sendo projetado para a máquina e o tempo de reversão e manutenção pode ser controlado pelos relés de tempo
  • A cerca de segurança e o intertravamento elétrico foram projetados para a máquina para garantir a segurança da operação.
  • Punções e matrizes padrão. Suporte de material do braço frontal. Pedal com parada de emergência.

Sistema de controle CNC modelo TP10S

Resumo das características técnicas do equipamento
Prensa Dobradeira Hidraúlica CNC

Largura útil de dobra

De 2.000 a 6.000 mm

Força

De 40 a 600 Toneladas

Espessura de dobra

Até 25mm

Eixos

De 3 a 12

Alimentação

220 / 380 Vac / Trifásico

Painel de Controle

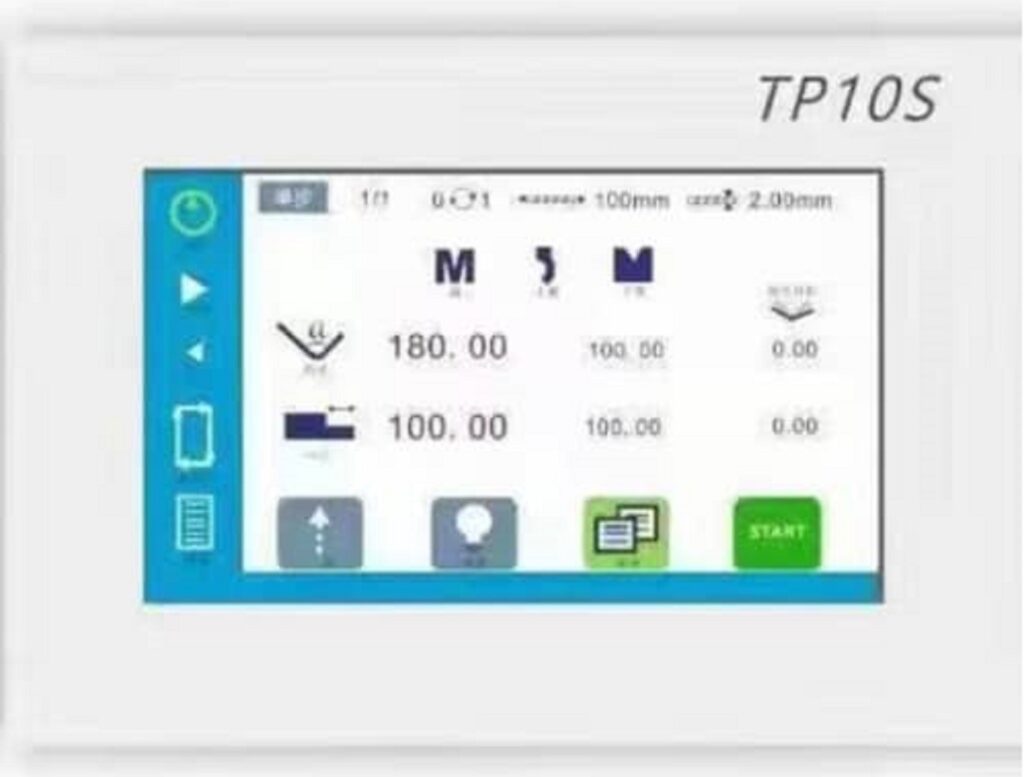

Características do CNC TP10S

  • Tela sensível ao toque (TOUCH SCREEN), vivida e de alto contraste.
  • Páginas simples, exibição clara, teclas grandes,
  • Ajuda online e pop-ups de aviso.
  • Disponível em vários idiomas.
  • Vários cálculos automáticos de funções de dobra de acordo com os materiais.
  • Sequencias e programas de dobra que podem ser memorizados.
  • Gerenciamento de ângulo, pressão e coroamento.

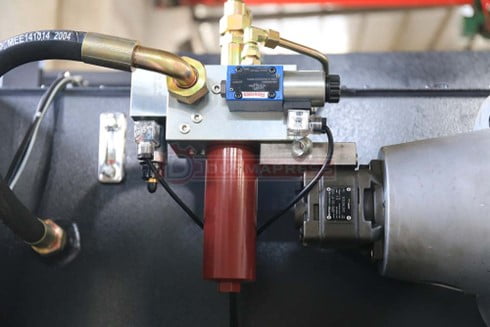

Sistema Hidraúlico

O sistema hidráulico da máquina é da marca Bosch – Rexroth (Alemanhã).

GUIAS LINEARES: Da marca HIWIN,  no tamanho de 35 mm, elas são retificadas, facilitando ao conjunto deslocamentos em altas velocidades com a máxima precisão.

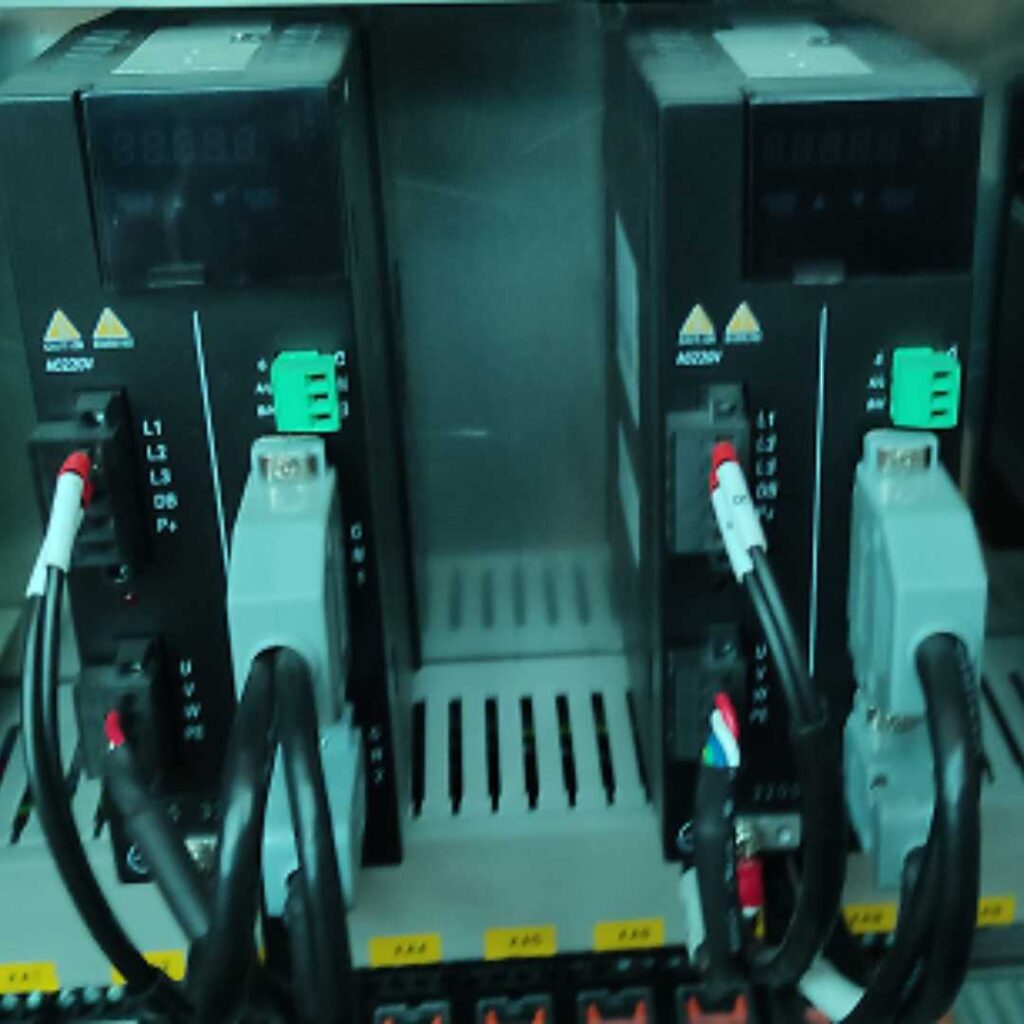

Acionamentos E Servo Motores

O equipamento conta com 2 acionamentos dos dois servo-motores, dos eixos Y1 e Y2.

Armário Elétrico

O  armário elétrico é fabricado com componentes Schneider (Francês), garantindo assim maior qualidade e confiabilidade.
