Máquina De Corte Laser Fibra Ótica Para Viga
Máquina De Corte Fibra Ótica Para Viga
As máquinas de corte a laser de fibra ótica para vigas da TECTRONIX são robustas, fabricadas com materiais e componentes de alta qualidade, garantindo versatilidade e durabilidade.
Podem ser de mesa simples, com potências a partir de 12.000W até 100.000W, oferecendo ótima relação custo-benefício. São rápidas, precisas e proporcionam excelente acabamento no corte de materiais, utilizando tecnologia avançada que assegura alta qualidade nos trabalhos realizados.
São versáteis e cortam diversos tipos e tamanhos de vigas, sendo aplicadas em setores como construção de estruturas metálicas comerciais e industriais, rodoviário, aeroespacial, fabricação de trens, caminhões, carrocerias, tratores e indústria naval.
As máquinas utilizam geradores das marcas IPG PHOTONICS, MAXPHOTONICS e RAYCUS, operando na frequência de 1.064 µm, com diferentes potências para atender variados tipos de serviços e aplicações.
Possuem programação CNC com plataforma Windows, interface gráfica amigável e controle remoto. O CNC já inclui software de nesting automático (exceto no modelo básico), reunindo recursos que garantem melhor qualidade e precisão no corte.
O laser pode operar com ar comprimido, oxigênio ou nitrogênio, além de contar com recursos que otimizam o percurso e a velocidade de corte, evitando superaquecimentos prejudiciais ao processo e às peças.
Sobre a Máquina:
As máquinas de laser de fibra têm o ajuste de foco de forma automática, diminuindo assim as rebarbas de corte em materiais não planos, garantindo uma qualidade diferenciada às peças produzidas.
As máquinas de corte de fibra ótica da TECTRONIX para viga garantem precisão no corte de mais ou menos 0,05mm. Garantindo um processo de corte rápido, limpo, preciso e eficiente.
As máquina ainda permitem a padronização da qualidade dos serviços em grande escala, além de o processo de corte de chapas a laser fornecerem tolerâncias mais precisas quando comparado com qualquer outra tecnologia de corte. Tratam-se de equipamentos versáteis, capazes de trabalhar em diversos segmentos da indústria brasileira, com diferentes espessuras e tipos de materiais.
Configuração Padrão
- Controle remoto sem fio
- Sistema de lubrificação automática
- Protetor contra poeira
- Função de alarme de baixa pressão
- Protetor contra poeira
- Dispositivo automático de remoção de poeira
- Alarme de anormalidade do laser
- Alarme de anormalidade do laser
- Protetor contra poeira
- Alarme de anormalidade do laser
- Alarme de anormalidade do corte
- Caixa coletora de resíduos
- Alarme de baixa pressão do gás
- Alarme de anormalidade do bebedouro
Parâmetros
- Área de trabalho:
- 12.000x3.000mm ou 24.000x3.000mm
- Potência de saída:
- 12.000 a 100.000watts
- Precisão de posicionamento:
- ±0,02 mm
- Precisão de posicionamento repetido no eixo X/Y:
- ±0,03 mm
- Tensão de trabalho:
- 380V 60Hz trifásica
Outras Informações:

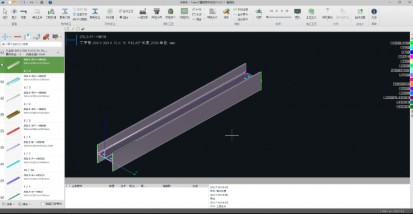

Controlador de Aço Estrutural FSCUT9200
O novo controlador de corte de aço da BOCHU, o FSCUT9200, é equipado com perfilador a laser BCW. Ele detecta e compensa com eficácia a deformação do aço, suporta diversos cenários de corte, permite trefilação rápida e encaixe eficiente, além de promover o aumento de capacidade na indústria de estruturas de aço.

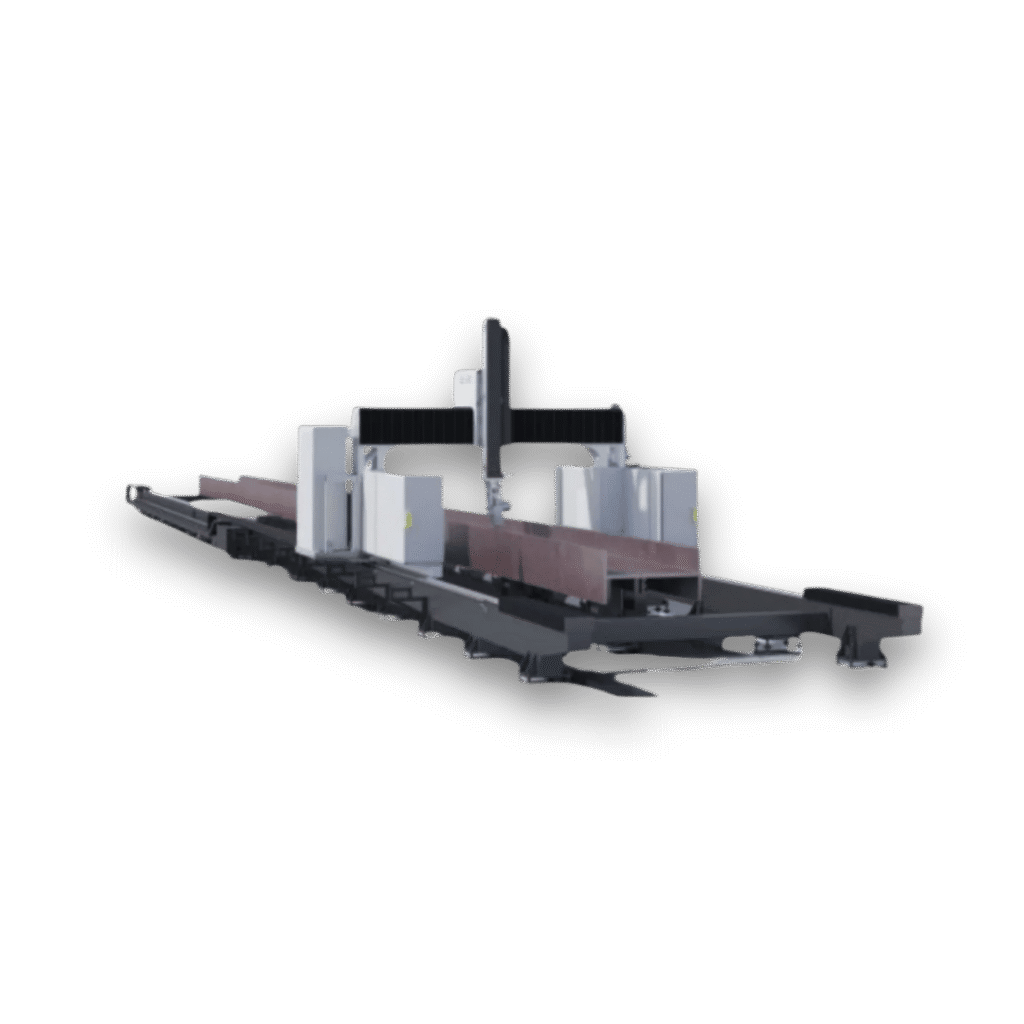

Pórtico Transversal
O portfólio combina o controlador de corte de aço estrutural FSCUT9200, o cabeçote de corte inteligente série BLT4X2P, o Mecanismo Rotativo AB, o Perfilador a Laser de Contorno BCW e outros hardwares e softwares relacionados, com potência suportada de até 40 kW.
Cabeça do laser: BOCI BLT442P
Selecionando componentes ópticos de precisão, a qualidade do feixe é excelente e estável.
Estrutura de resfriamento a água perfeita para garantir o efeito de resfriamento da lente óptica.
Design à prova de poeira de alta qualidade, evita eficazmente a entrada de poeira.Usinagem de precisão, coordenação de componentes estável e confiável.
Lentes de proteção múltipla, lente de proteção aumentada contra colimação, protege eficazmente a lente de colimação

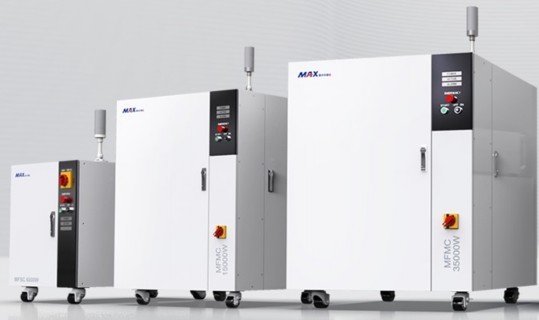

Fonte De Laser De Fibra Ótica Max Photonics
Uma marca consolidada na Ásia e Europa, com vida útil de mais de 100.000 horas. Fontes laser de 12KW a 100KW.
CHILLER 20.000W S&A
Uma marca consolidada na Ásia e Europa, com vida útil de mais de 100.000 horas. Fontes laser de 12KW a 100KW.

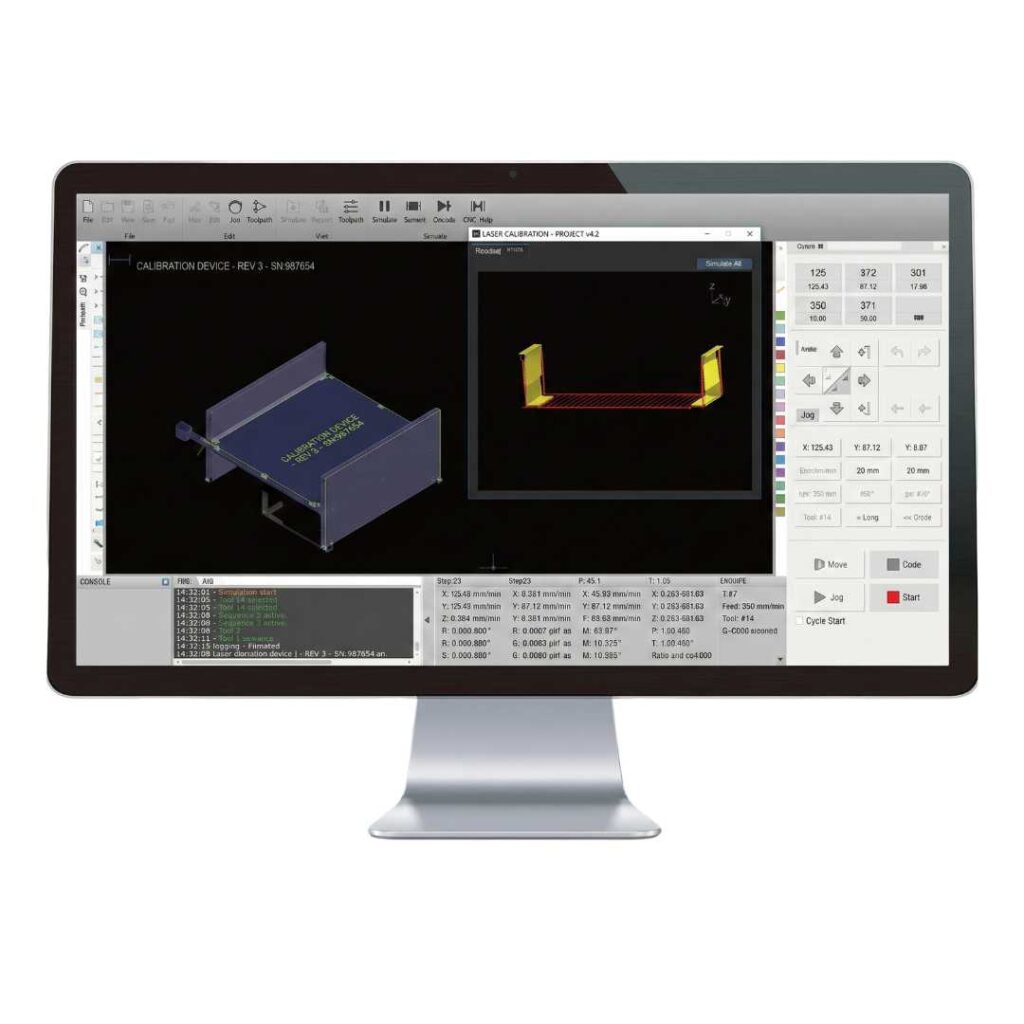

CNC (Controle Numérico Computadorizado) – CYPCUT 2000
Destacamos suas principais características:
- Plataforma WINDOWS
- Interface amigável.
- Controle Remoto completo e funcional
- Hard Disk sólido (silicon disk), não trava, alta velocidade de processamento.
- CYPNEST – Nesting Automático
- Simulação do corte em alta velocidade.
- Tecnologia de corte através do material e espessura.
- Controle de altura do cabeçote automático
- Tela colorida de 24”.
- Comunicação ETHERNET e entrada USB
- Monitoração constante dos consumíveis do laser e aviso quando gastos
- Teclas de Start e Stop no próprio CNC
- CONTROLE REMOTO SEM FIO
Cabeçote De Corte
A máquina de corte laser de fibra pode ter uma das 3 melhores marcas de cabeçote do mundo: WSX, RAYTOOLS ou PRECITEC. Todos com foco automático.
Se houver ondulações na chapa o cabeçote acompanha e mantém sempre a distância correta entre a chapa e a lente de foco.
A máquina de corte laser de fibra ótica possui cabeçote com proteção múltipla. São 3 peças de lente de proteção, proteção altamente eficaz da lente de foco e da lente de colimação. O cabeçote possui resfriamento óptico de água de 2 vias, estendendo efetivamente o tempo de trabalho contínuo.
A máquina de corte laser de fibra tem um sistema de Foco Automático de Alta precisão e velocidade. A velocidade de focagem é de 100 mm/s e a precisão de repetição é de 1 μM. Classe IP65 à prova de poeira, placa de cobertura de espelho com proteção de patente, à prova de poeira sem ângulo morto.

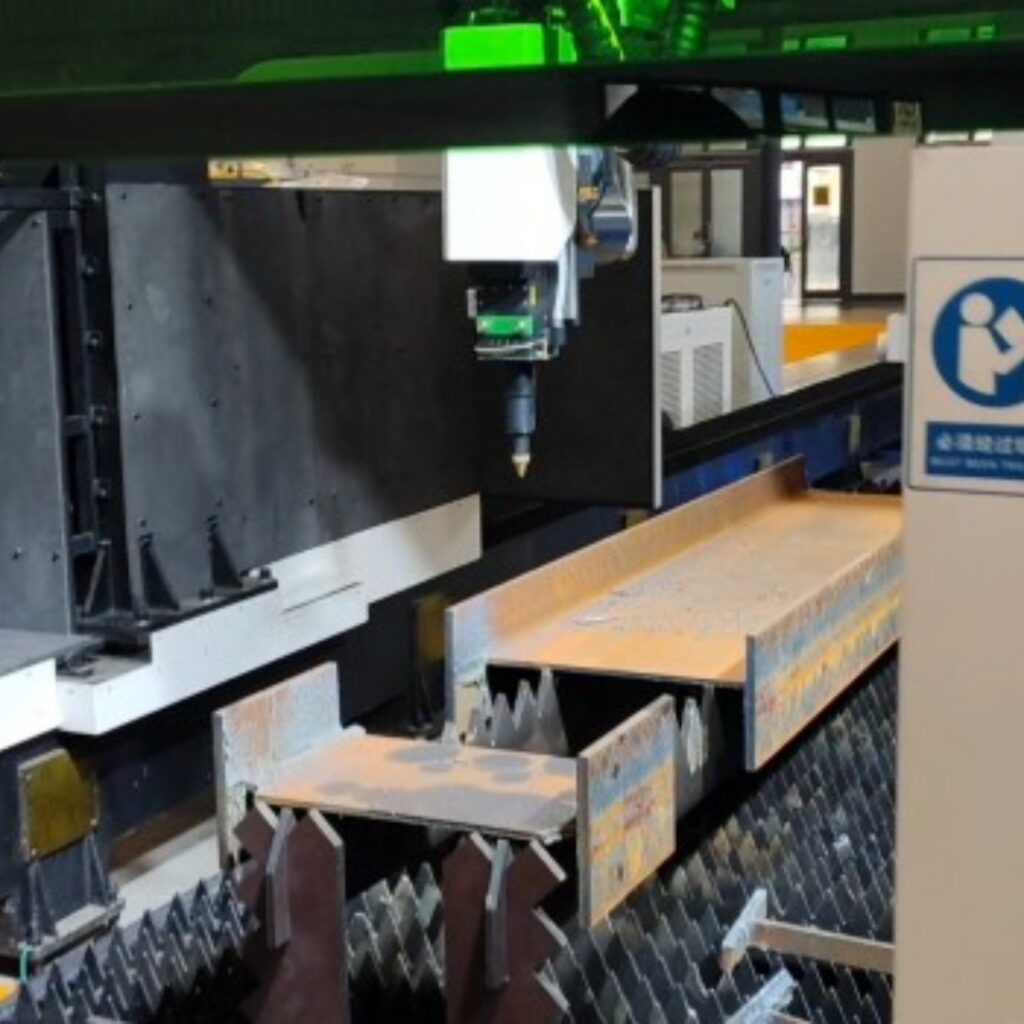

Confira as máquinas em funcionamento
