Fonte Plasma De Corte

As máquinas de corte plasma Tectronix, são fortes, robustas, construídas com materiais e componentes de alta qualidade, versatilidade e durabilidade.

Todas as partes importantes nesta máquina de corte a plasma como IGBT, diodo, circuito integrado, relé, regulador de corrente e tensão são marcas mundialmente famosas que possuem alta confiabilidade;

Tecnologia de interruptor suave, melhora o IGBT e sua confiabilidade;

100% (40ºC) ciclo de trabalho, é adequado para muito tempo, carga pesada, alta temperatura e más circunstâncias;

Fonte de alimentação de controle do inversor: Pequeno volume, pouco peso e economia de energia;

Função de subida atual: reduz o impacto no arco de impacto e diminui o consumo de peças da tocha de corte;

Pressão de ar, sensor de pressão hidráulica: Proteja a tocha de ser queimada de forma eficiente;

Configuração do tipo de máquina: Sinal de golpe de arco, sinal de pressão de arco, controle de suprimento de ar e função de saída de pressão de arco torna-o especialmente adequado para corte CNC e robô;

O uso paralelo de duas máquinas está disponível, dobra a corrente de saída para cortar bem o material de espessura extra.

As máquinas de corte plasma podem ser simples com correntes de 60A, mas com um ciclo de trabalho impressionante de 100%, com arco-piloto sem HF (alta-frequência) e, tendo ainda assim uma ótima relação de custo-benefício. As fontes de corte plasma industrial Tectronix, são rápidas, precisas e com ótimo acabamento no corte de materiais. O sistema de controle por DUPLO MÓDULOS IGBT, garantem maior estabilidade do arco plasma, somando-se a isso temos um filtro de saída (indutor super reforçado) que garante a maior estabilidade do arco e melhorando muito a qualidade do corte.

As fontes de corte plasma Tectronix são muito versáteis, pois cortam diversos tipos de materiais condutores de corrente elétrica, tais como aço carbono, aço inox, alumínio, cobre, e qualquer outro metal condutor de corrente elétrica.

A fonte de corte plasma Tectronix pode ser ligada no simples 220Vac ou no trifásico 3x220Vac ou 3x380Vac.

A fonte de corte plasma possui um painel onde está posicionado um conector para que o plasm seja conectado a uma máquina de corte plasma CNC. Ele conta com a saída de tensão de referência para o controle automático de altura da tocha (THC), o comando de arco estabelecido e controle para corte nos cantos.

As fontes de plasma Tectronix, podem ser fornecidas com tochas manuais ou tochas mecanizadas (retas). As tochas são modelo Hypertherm. As fontes de plasma Tectronix utilizam todos os mesmos consumíveis das plasma Hypertherm da linha powermax 65

Principais Características Cutmax65


Tensão de Alimentação	220Vca / 380Vca
Máxima Espessura de Corte Corte com Qualidade	25 mm 14 mm
Corrente de Saída	60 A
Tensão de Saída em Carga	105.2 Vdc
Ciclo de Trabalho	60A @ 100%
Tensão de Saída em Vazio	Tipo suspenso com anti-colisão e foco dinâmico 308 Vdc
Faixa de Corrente	30 ~ 60 A
Arco Piloto	Sem HF (Alta Frequência)
Pressão de Ar Comprimido	4 ~ 6 Bar
Classe de Isolação	F
Potência	11 KVA
Dimensões (C x L x A)	510 x 170 x 310mm
Peso Bruto	20 Kg

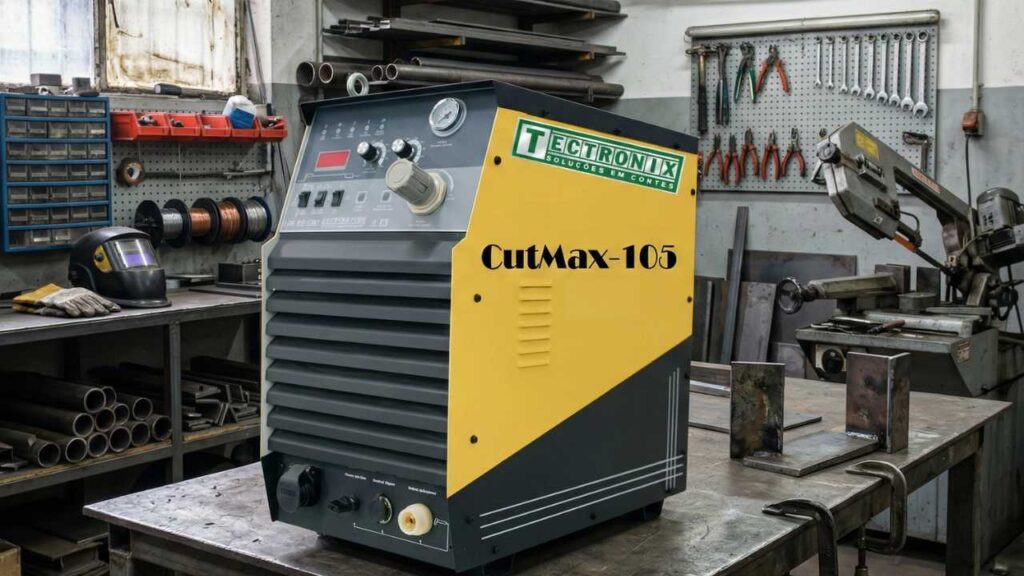

Fonte De Plasma Cutmax-105

A fonte de corte plasma da Tectronix de 105 amperes de baixa frequência (sem HF) no arco-piloto, com ciclo de trabalho 100% para CNC. A máquina de corte a plasma a ar do tipo inversor da série CUT, é um novo design de equipamento de processamento de metal, com os módulos duplos de alta potência de porta isolada IGBT e tecnologia de comutação suave de modulação por largura de pulso (PWM).

Principais Recursos

Cortando o aumento de corrente
Monitoramento da vida útil dos consumíveis de separação
Alarme de detecção de exibição de refrigerante de pressão de ar
Fornecimento de ar avançado para estender o tempo de corte de ar
Autoproteção contra superaquecimento e subtensão
Função arco estabelecido
Saída de tensão DC para controle de altura (THC)
Função de corte em grade arco constante de corte aéreo
Série de plasma de baixa frequência, arco piloto sem HF(alta-frequencia)
Comunicação específica do robô Controle analógico
Unidade de Controle de Corrente de Canto

Principais Características Cutmax65


Tensão de Alimentação	220Vca / 380Vca
Máxima Espessura de Corte Corte com Qualidade	35 mm 22 mm
Corrente de Saída	105 A
Tensão de Saída em Carga	123 Vdc
Ciclo de Trabalho	105A @ 100%
Tensão de Saída em Vazio	300 Vdc
Faixa de Corrente	30 ~ 105 A
Arco Piloto	Sem HF (Alta Frequência)
Pressão de Ar Comprimido	4 ~ 6 Bar
Classe de Isolação	F
Potência	18.4 KVA
Dimensões (C x L x A)	680 x 340 x 585 mm
Peso Bruto	47 Kg

Solicite um orçamento para comprar sua máquina de corte plasma. Temos modelos dos mais simples e econômicos até as mais sofisticadas para melhor atender a necessidades dos clientes.

Usando a tecnologia de controle de ondulação atual, a ondulação da corrente de saída é pequena, a qualidade do corte é estável e o corte é suave.

O sistema de resfriamento da tocha de corte ajustado profissionalmente é equipado com uma bomba de água de grande fluxo e alta elevação e uma estrutura de dissipação de calor de alta potência, que efetivamente prolonga a vida útil dos consumíveis da tocha.

O design de várias interfaces de entrada de gás se adapta a vários processos de corte a gás e realiza o melhor corte de vários materiais metálicos.

Excelente tecnologia de controle de partida de arco de alta frequência. A caixa de alta frequência é separada da estrutura da fonte de alimentação, o que reduz ao máximo a interferência de alta frequência no sistema CNC. O cabo da tocha de corte é curto, garantindo 100% de sucesso no início do arco.

Interface de controle de comunicação completa, conveniente para expandir a função, mais fácil de combinar com uma variedade de sistemas CNC inteligentes.

Console Gás

Console de Alta Frequencia (HF

Principais Características Max-300HD


Tensão de Alimentação	220Vca / 380Vca
Máxima Espessura de Corte Corte com Qualidade	35 mm 22 mm
Corrente de Saída	105 A
Tensão de Saída em Carga	123 Vdc
Ciclo de Trabalho	105A @ 100%
Tensão de Saída em Vazio	300 Vdc
Faixa de Corrente	30 ~ 105 A
Arco Piloto	Sem HF (Alta Frequência)
Pressão de Ar Comprimido	4 ~ 6 Bar
Classe de Isolação	F
Potência	18.4 KVA
Dimensões (C x L x A)	680 x 340 x 585 mm
Peso Bruto	47 Kg
